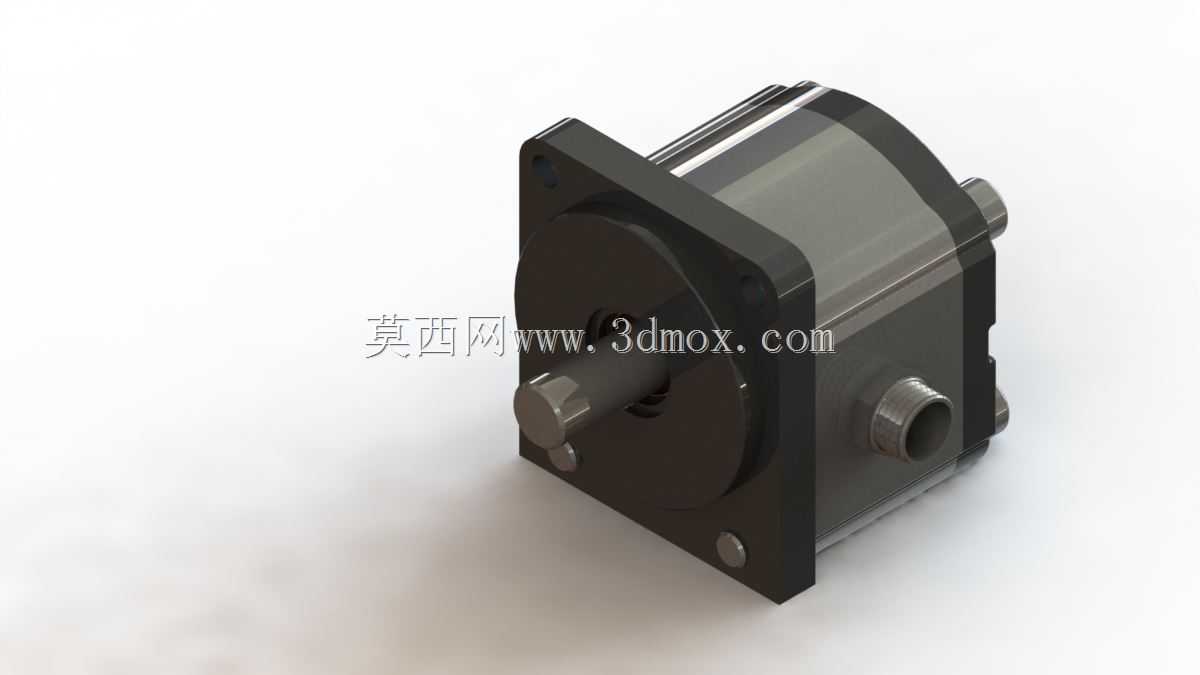

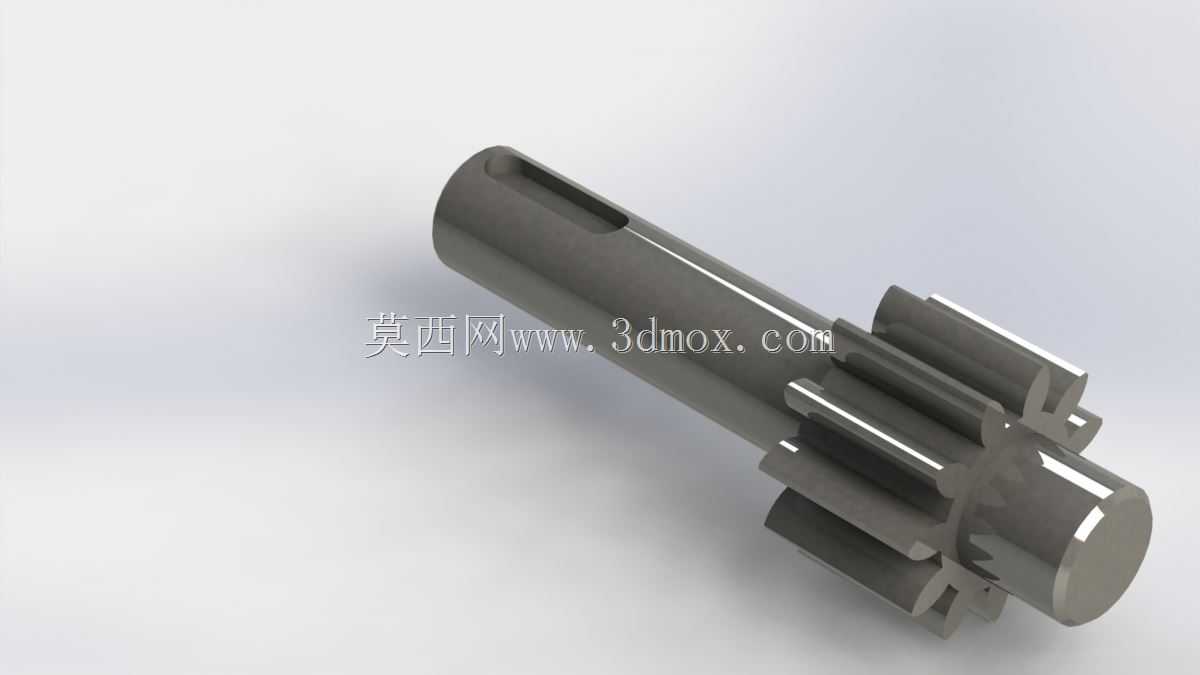

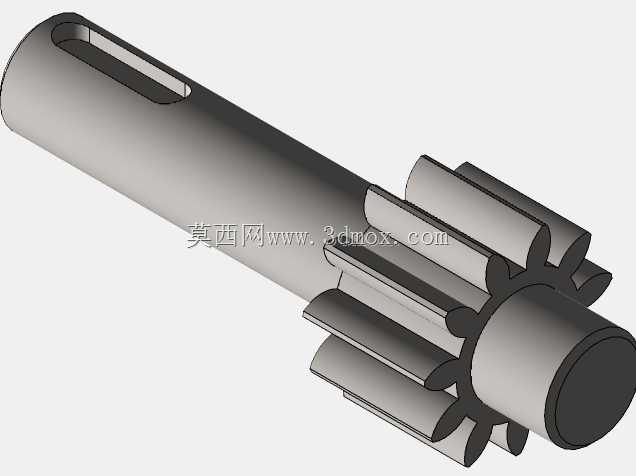

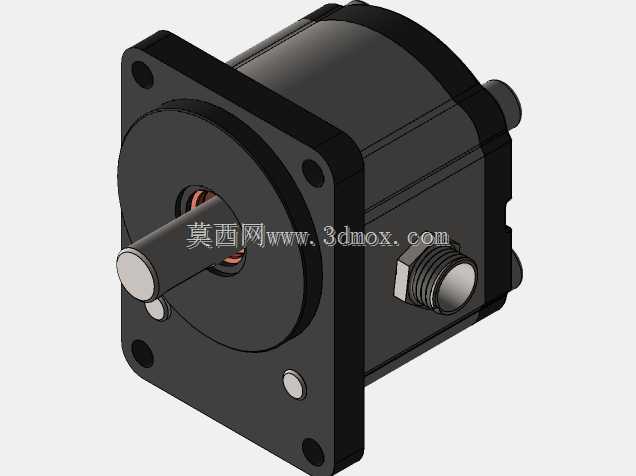

在各类工业流体传动系统里,这类齿轮式液压动力元件的应用覆盖场景极广,从工程机械的执行机构驱动、机床设备的工装夹紧回路,到自动化生产线的液压站动力输出,都能见到这类元件的身影。它的核心作用是将输入端的机械旋转动能,转化为液压回路内的静压能,通过持续输出匹配压力等级的压力油,为回路中所有液压执行元件提供动力源,克服负载端的背压与动作阻力,保证整套液压系统的动作连贯性与出力稳定性。从结构设计逻辑来看,这款元件采用外啮合齿轮的核心结构,进出油口采用侧置式布局,输入端采用法兰式安装止口,轴伸端为标准圆柱轴结构,配套平键传动位,能直接匹配标准联轴器或皮带轮的安装需求,不需要额外做转接结构设计。设计阶段优先考虑了安装边界的通用性,

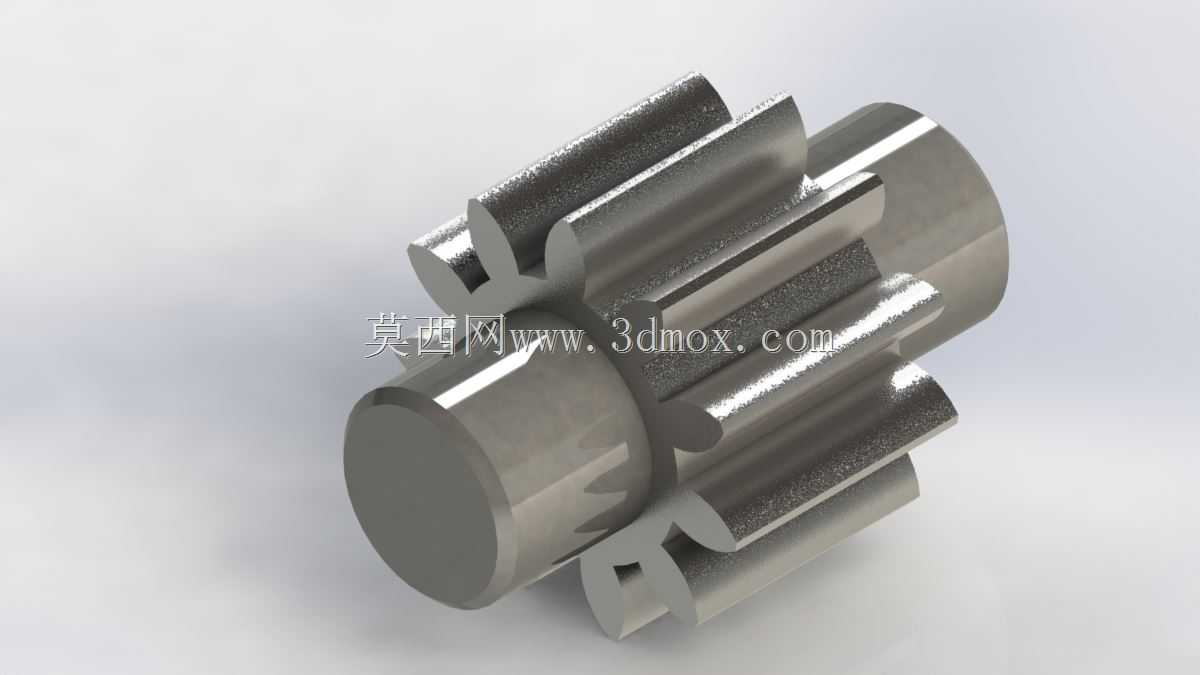

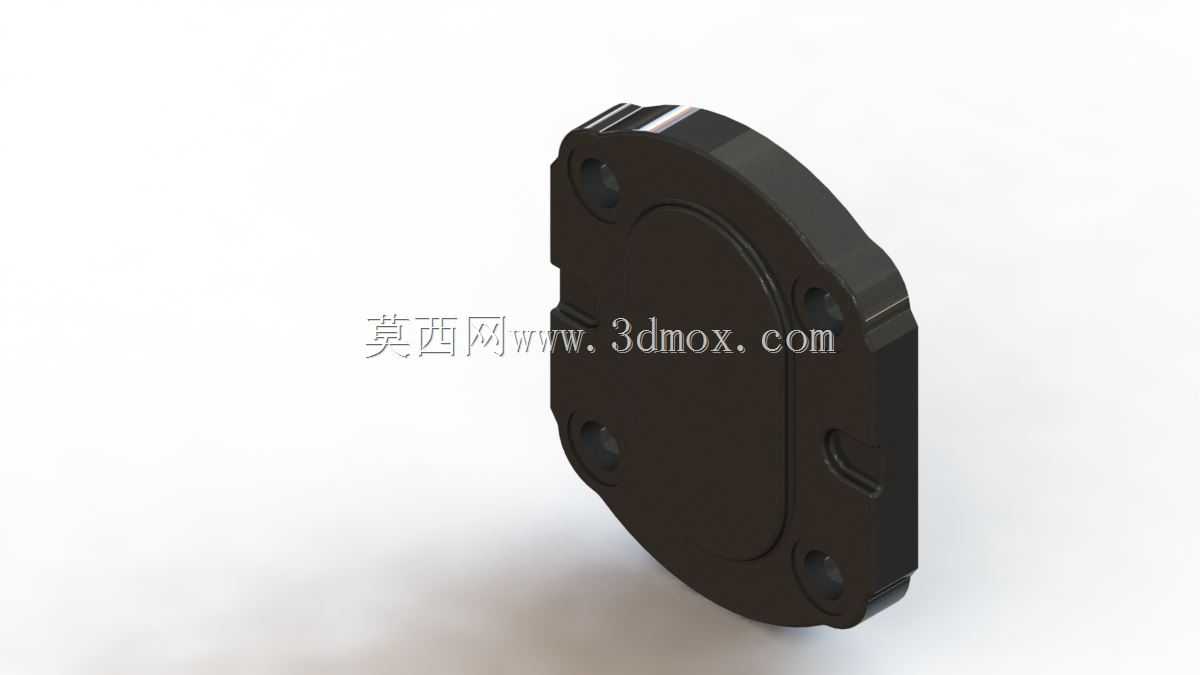

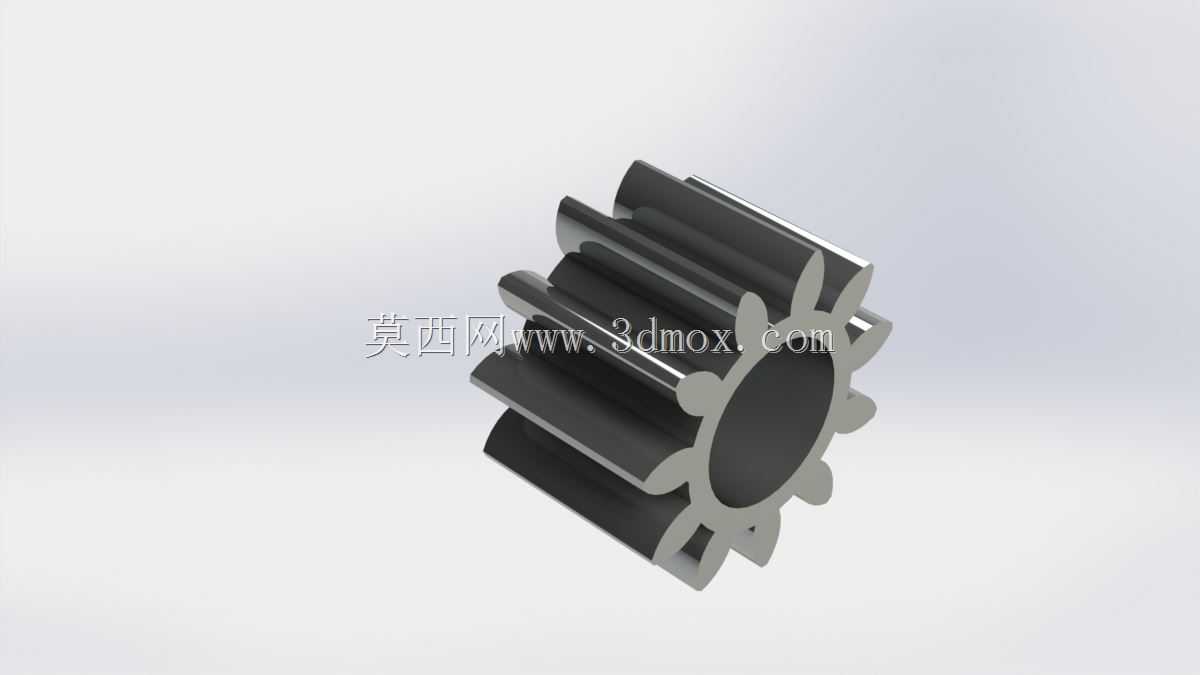

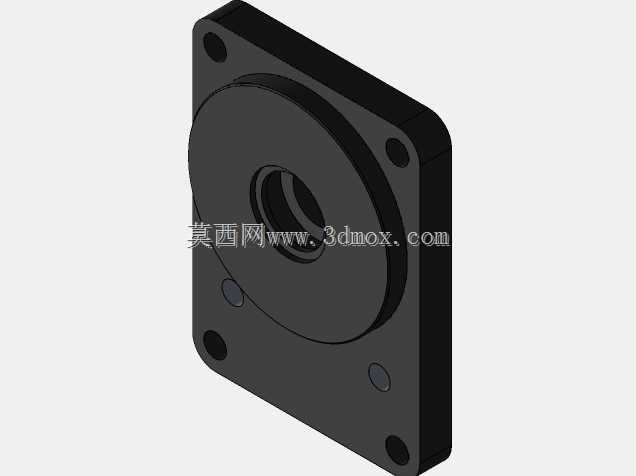

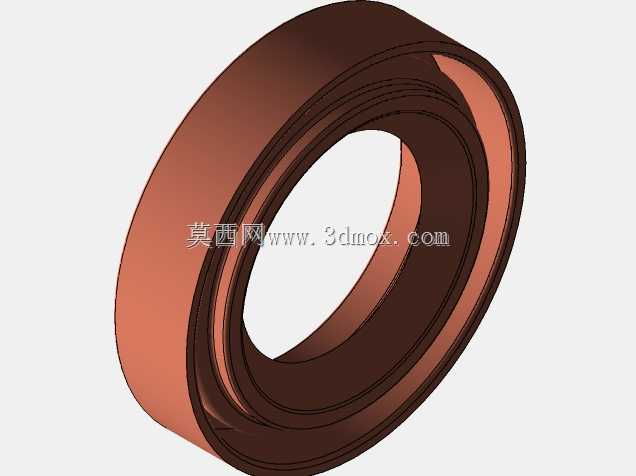

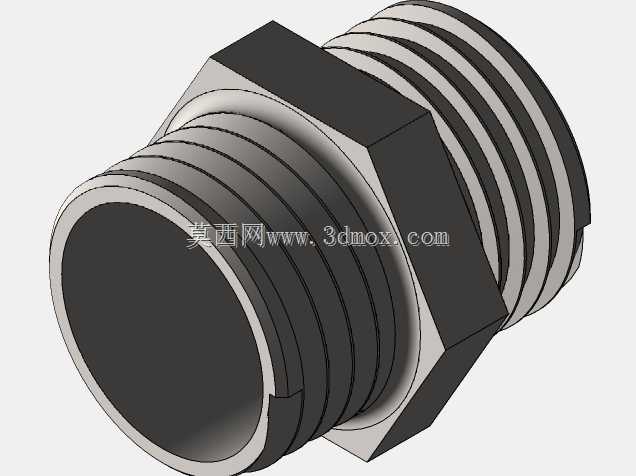

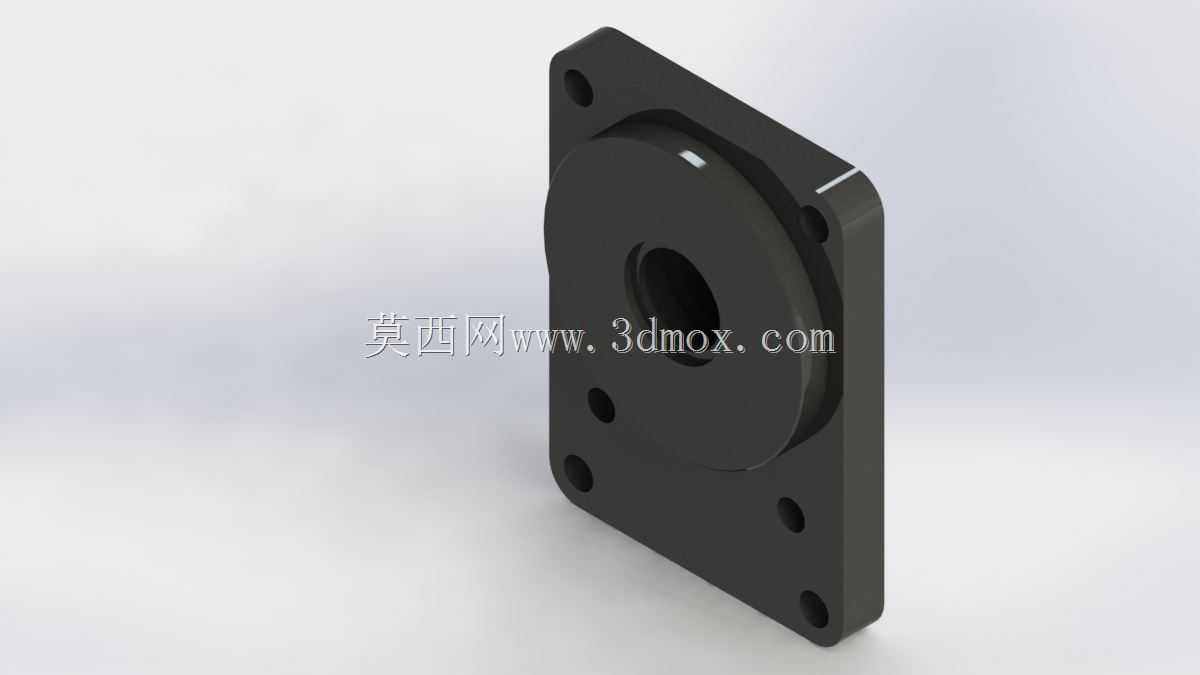

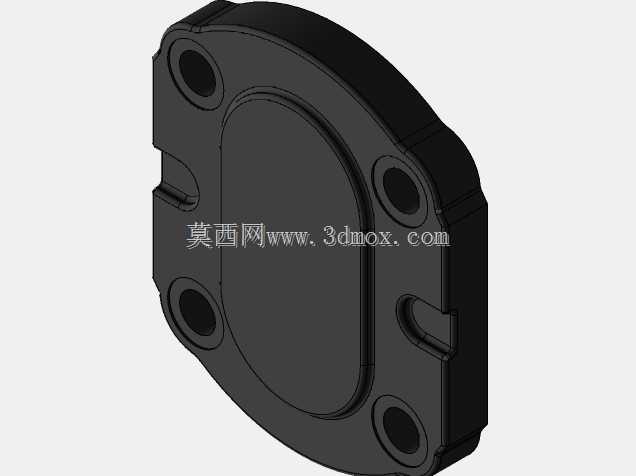

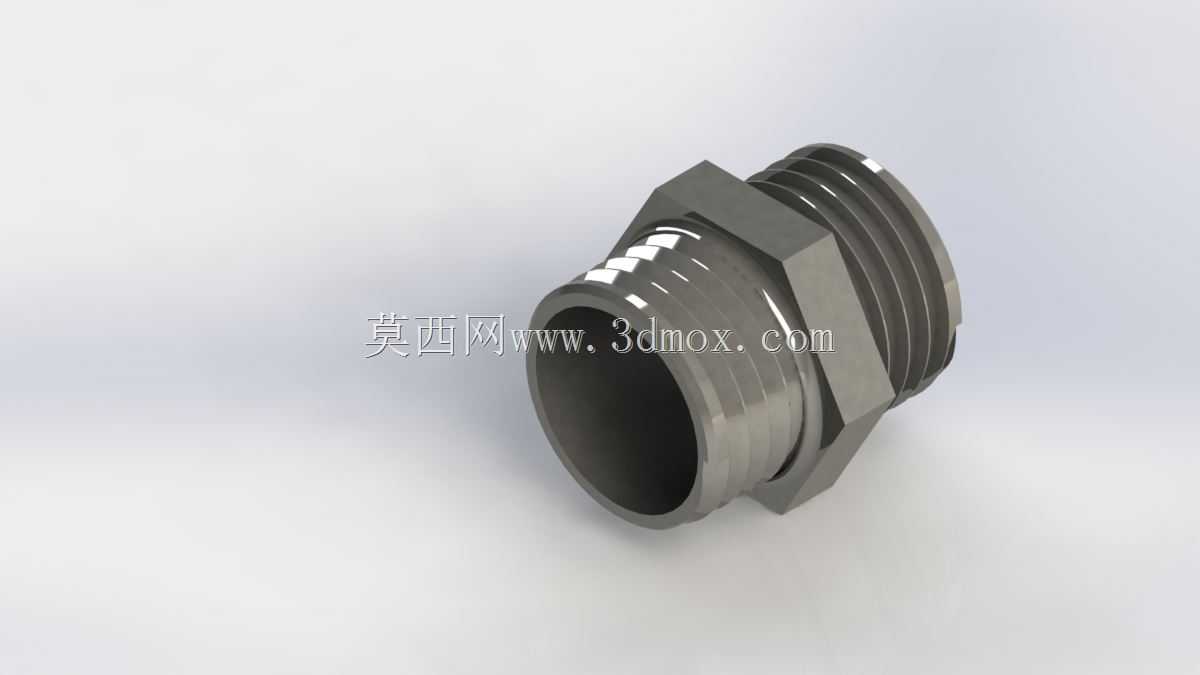

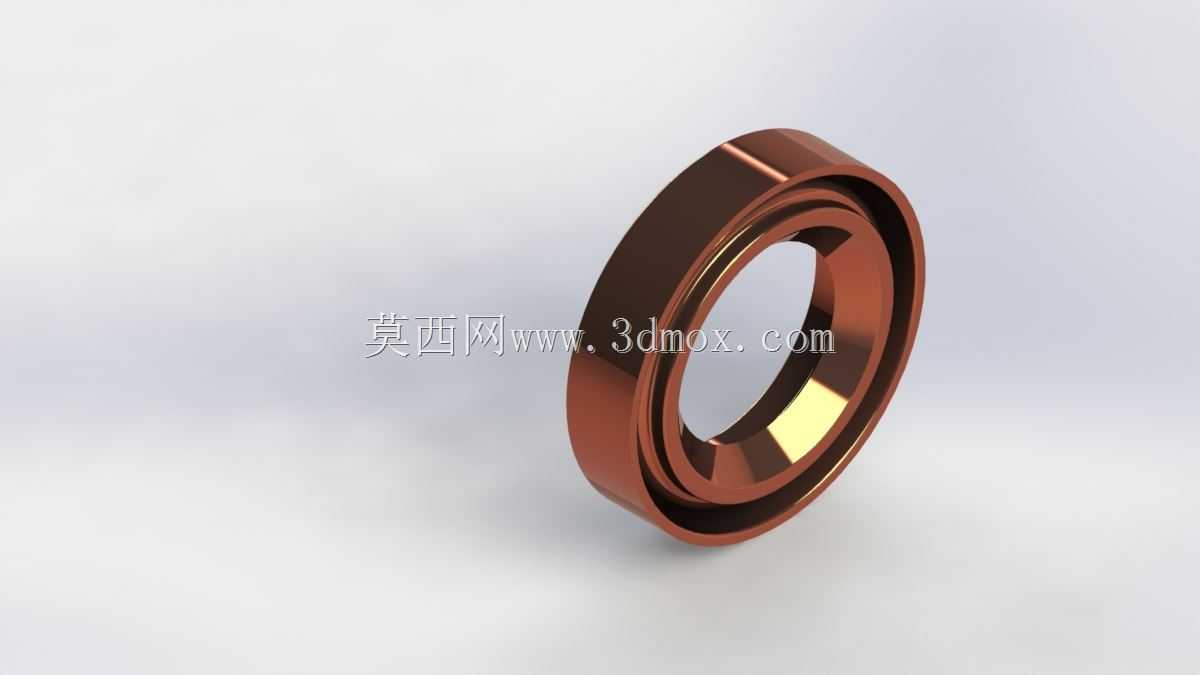

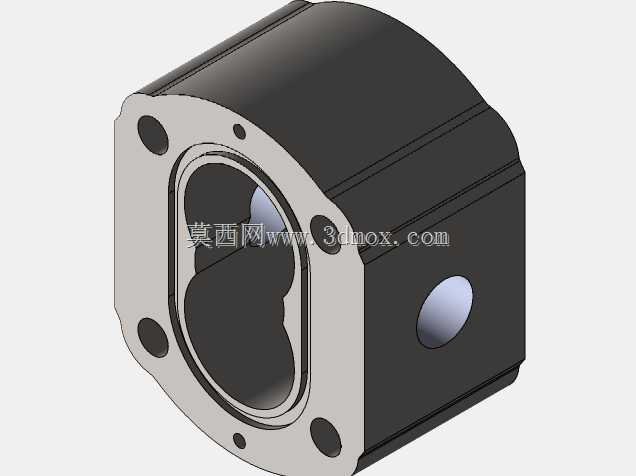

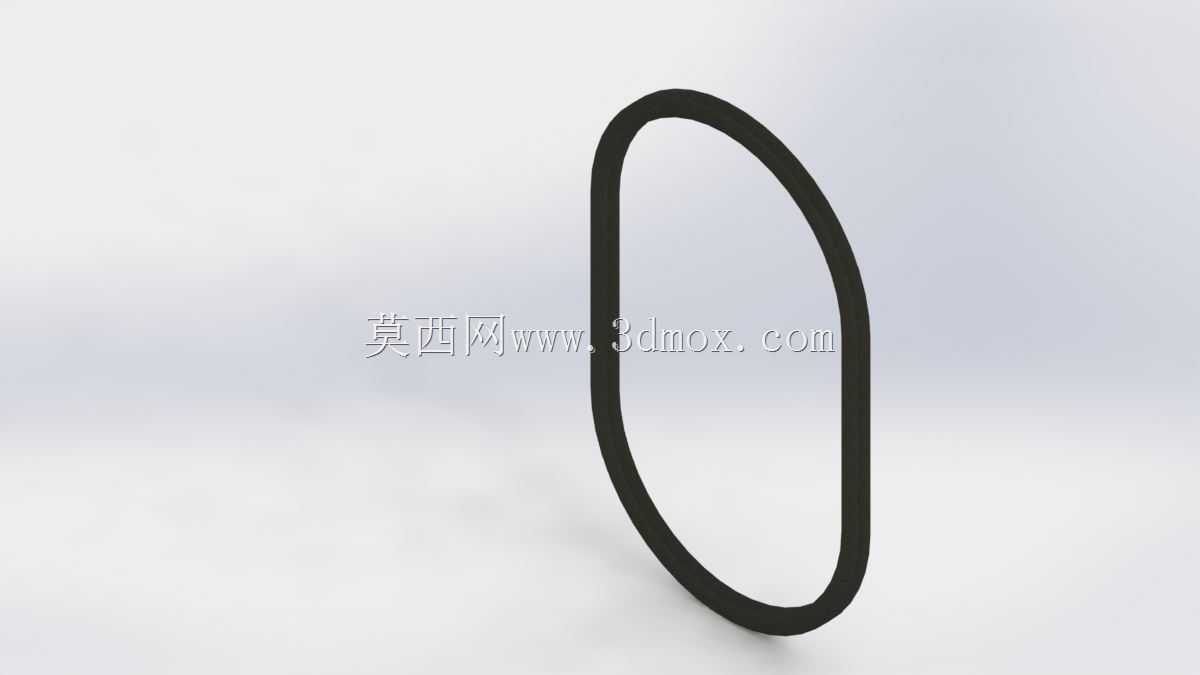

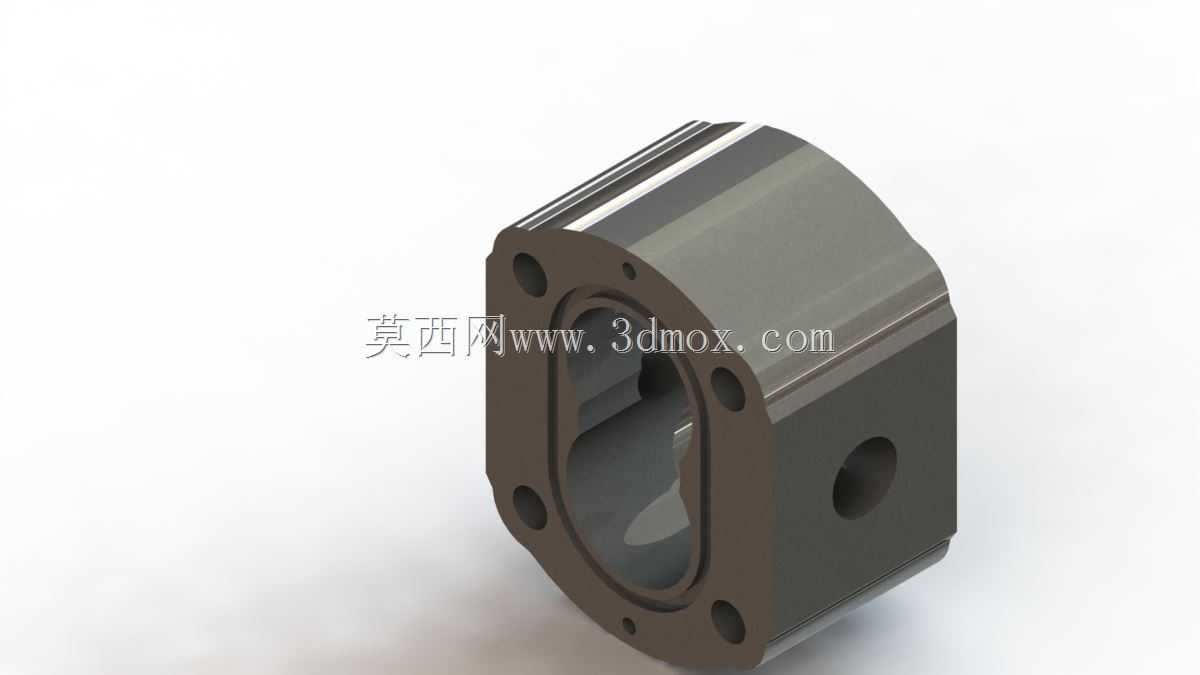

安装法兰的孔位采用跨距对称布局,能适配多数通用液压站的安装面板开孔尺寸,不需要针对安装位做二次改孔加工;壳体采用分体式拼接结构,前后端盖与主壳体通过定位销保证同轴度,螺栓锁紧的布局均匀分布在壳体周边,能保证高压工况下壳体结合面的密封压力均匀,避免出现局部渗油的问题。齿轮副的参数设计匹配常规中低压液压系统的流量需求,齿侧间隙控制在极小范围内,既保证齿轮转动过程中不会出现卡滞,又能减少内泄漏量,提升容积效率;轴端的密封结构采用组合式密封设计,能同时承受轴旋转时的径向跳动与油压的轴向冲击,避免轴伸位置出现油液渗漏。进出油口采用标准管螺纹接口,能直接匹配常规液压管路的接头规格,现场安装时不需要额外加工转接接头,能缩短设备装配的周期。
在实际选型适配过程中,这类元件的安装轴向尺寸控制得较为紧凑,不会占用液压站过多的安装空间,对于安装空间受限的小型液压站来说适配性很强;输入端的轴伸长度经过优化,既保证联轴器的安装定位长度足够,又不会因为轴伸过长导致轴端径向跳动量过大,影响密封件的使用寿命。壳体的外形做了局部加强筋设计,在不额外增加壳体整体重量的前提下,提升了壳体的承压能力,能应对系统短时的压力冲击,避免壳体出现变形开裂的问题。齿轮与端盖之间的间隙采用精密加工控制,配合端面间隙补偿的结构设计,能在不同工作油温下都保持稳定的容积效率,不会因为油温升高导致零件热膨胀后出现转动卡滞,或是间隙过大导致内泄漏增加、系统压力上不去的问题。在实际设备调试过程中,
这类元件的旋向标识清晰,安装时只需要匹配进出油口的方向与电机的旋转方向,就能快速完成油路连接,不需要反复调试转向;日常维护时只需要定期检查轴端密封的老化情况、更换进出油口的密封件,不需要对内部齿轮副做频繁的拆解维护,维护成本相对较低。对于做液压站集成设计的工程师来说,这类元件的安装尺寸通用性强,不需要单独设计定制安装支架,能直接固定在标准液压站的油箱面板上,吸油口可以直接插入油箱液面以下,减少吸油管路的长度,降低吸油阻力,避免出现吸空导致的元件气蚀、噪音过大的问题。在回路匹配上,这类元件可以直接搭配常规的溢流阀、换向阀等液压阀组使用,不需要额外配置特殊的控制元件,能适配绝大多数开式液压回路的动力需求,不管是做简单的油缸顶升回路,还是多执行元件的顺序动作回路,都能提供稳定的压力油输出。
