工程机械橡胶履带行走总成结构设计

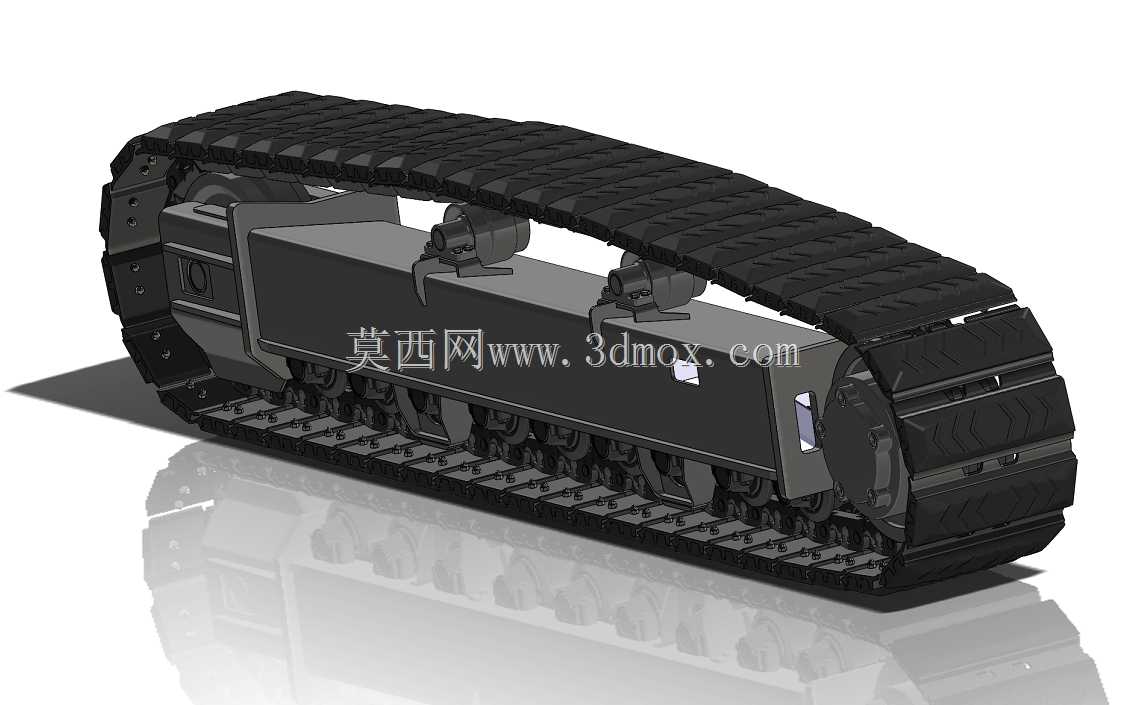

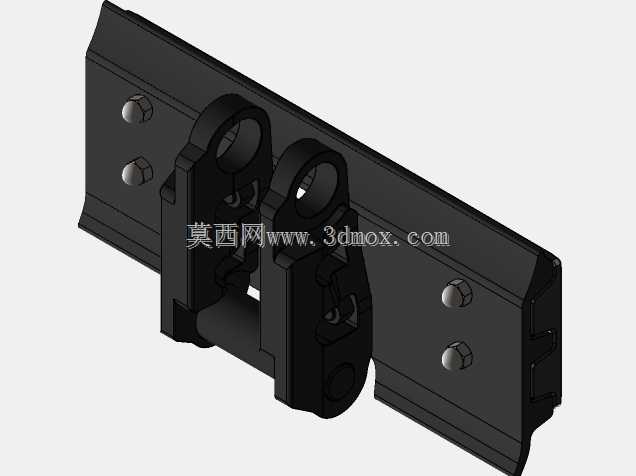

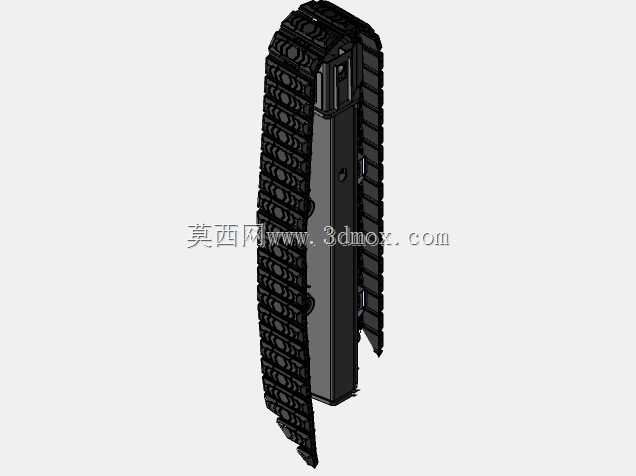

　　在小型工程机械、农用作业设备、特种作业机器人的行走系统选型中，橡胶履带行走总成的适配性设计一直是结构工程师需要重点考量的部分，不同于钢制履带的强重载属性，橡胶材质的履带板能够在硬化路面、草坪、铺装路面作业时避免对地面造成损伤，同时运行噪音更低，缓冲性能更优，适配城市施工、园林作业、室内拆除等对地面保护有要求的作业场景。这套履带行走总成的设计围绕紧凑安装空间做了针对性优化，整体采用闭式机架结构，将驱动轮、导向轮、支重轮、托带轮全部集成在一体式行走梁内部，外侧包覆连续式橡胶履带，履带内侧预制成型的啮合齿与驱动轮齿槽精准配合，避免作业过程中出现跳齿、脱轨的问题，履带外表面的块状橡胶花纹做了变节距设计，在泥泞路面、松软土层作业时能够提供足够的抓地力，在硬化路面行驶时又能降低滚动阻力，减少橡胶层的异常磨损。

　　从结构设计逻辑来看，这套行走总成的行走梁采用箱型焊接结构，内部预留了行走液压马达的安装腔位，驱动轮直接与马达输出轴连接，省去了额外的传动链轮组，既压缩了整体横向安装尺寸，也减少了传动环节的功率损耗。导向轮端配置了张紧调节机构，通过黄油嘴注入黄油推动张紧油缸活塞杆移动，即可调整履带的张紧度，适配不同工况下的履带松紧需求，避免履带过松导致脱轨，或是过紧加剧履带板与轮系的磨损。支重轮沿行走梁底部等距排布，每个支重轮都配置了独立的浮动油封结构，能够在泥水、粉尘环境下保持轴承腔的密封性能，延长轮系的维护周期，托带轮布置在行走梁上部，承托履带回程段的重量，避免履带运行过程中出现下垂拍打机架的问题。

　　安装边界方面，这套行走总成的上部机架预留了两组设备安装支座，支座上的安装孔位按照通用小型工程机械的底盘安装间距做了标准化设计，能够直接适配1.5吨到3吨级的小型挖掘机、滑移装载机、特种作业机器人的底盘安装需求，不需要额外做转接支架的设计。履带的接地长度、轨距参数经过匹配计算，在设备整机重量3吨以内的工况下，接地比压能够控制在较低区间，在松软泥泞场地作业时不容易出现陷车问题。橡胶履带的内部采用高强度钢丝帘线作为抗拉层，外层橡胶采用耐磨损、耐老化的合成橡胶配方，能够适应户外高低温环境下的长期作业，避免橡胶层过早出现开裂、掉块的问题。

　　在实际应用场景中，这类橡胶履带行走总成除了适配小型挖掘机之外，还可以根据需求调整安装支座位置，适配小型农用收割机、园林作业机械、消防救援机器人、井下作业巡检设备的行走需求，针对不同的作业载荷，只需要调整支重轮的数量、履带的宽度参数，就可以快速衍生出不同载荷等级的行走总成产品，不需要重新设计整体的机架结构，大幅缩短了同系列产品的开发周期。设计过程中针对轮系的排布做了运动仿真验证，模拟履带在过障碍、爬坡、转向工况下的运动轨迹，确认履带与各轮系的啮合间隙处于合理区间，避免运行过程中出现卡滞、异常磨损的问题，同时对机架的受力做了有限元校核，在额定载荷下机架的最大应力远低于材料的屈服强度，保证长期重载作业下的结构可靠性。
