双作用无弹簧气动执行器结构设计

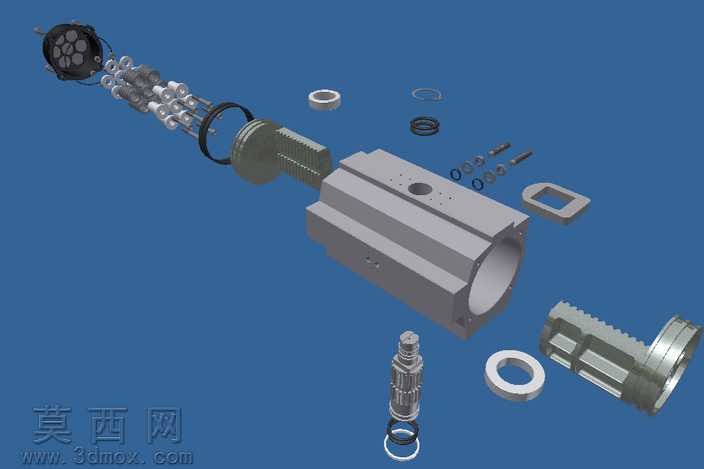

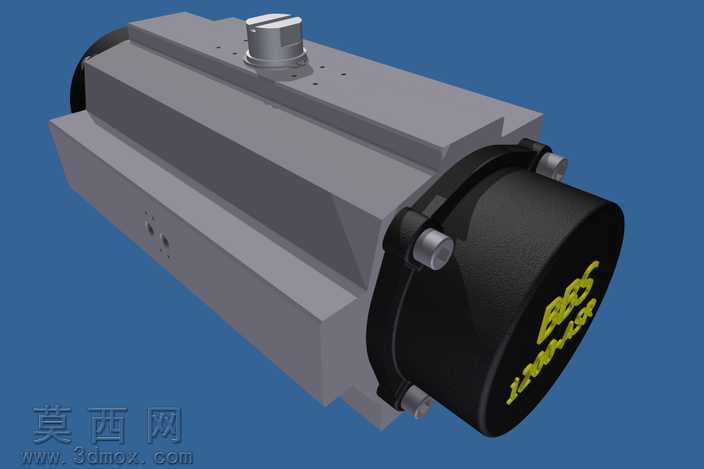

本作品为双作用无弹簧式气动执行器的完整三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了气动执行器的全部结构细节。建模阶段首先搭建整体装配基准，以执行器的动力输出轴为核心基准轴，依次构建缸体主体、端盖组件、活塞组件、输出轴限位结构、密封安装槽位等核心结构，所有零部件的配合尺寸均遵循气动元件的通用设计规范，保证各部件装配间隙符合气动元件的密封与运动要求。材质渲染阶段针对不同部件的实际应用材质做了区分处理：缸体主体采用铸铝材质的哑光金属质感，还原工业气动元件缸体的压铸表面质感；端盖部分做了黑色硬质氧化的表面处理效果，搭配表面的标识字样做了亮黄色的漆面质感还原；紧固螺栓、输出轴等金属加工件采用了亮面金属材质，体现机加工零件的表面光洁度；密封件位置则采用橡胶材质的哑光深色质感，区分不同功能部件的视觉差异。结构设计上采用双作用气动驱动逻辑，取消了复位弹簧结构，依靠双向进气推动活塞实现输出轴的回转动作，缸体内部设计了对称的活塞腔室，两端端盖设置了进气接口安装位，输出轴位置设计了行程限位结构，可精准控制执行器的回转角度，端盖与缸体的连接采用周向螺栓紧固结构，同时预留了密封槽位可安装密封圈保证缸体的气密性。整体建模过程严格遵循从零件到装配的设计逻辑，每个零件均为独立可编辑的参数化模型，装配过程中添加了符合实际运动逻辑的配合约束，可直观模拟执行器的动作过程，所有结构细节均做了还原，包括缸体表面的安装孔位、端盖的紧固结构、输出轴的连接位等细节都完整呈现，能够直观展现该型气动执行器的完整结构与设计逻辑，可用于气动元件的结构参考、装配演示以及相关设备的配套选型参考。
