带旋风分离及滤筒除尘的粉末喷涂室结构

　　这套喷涂作业单元主要面向中小型金属工件的表面粉末涂装工序，常见于五金制品、家电配件、小型结构件的喷粉加工车间，适配手动喷涂作业场景，可在车间内独立完成喷粉作业与粉末回收流程，避免未附着的粉末散逸到车间环境中，兼顾作业防护与粉末回收再利用的需求。

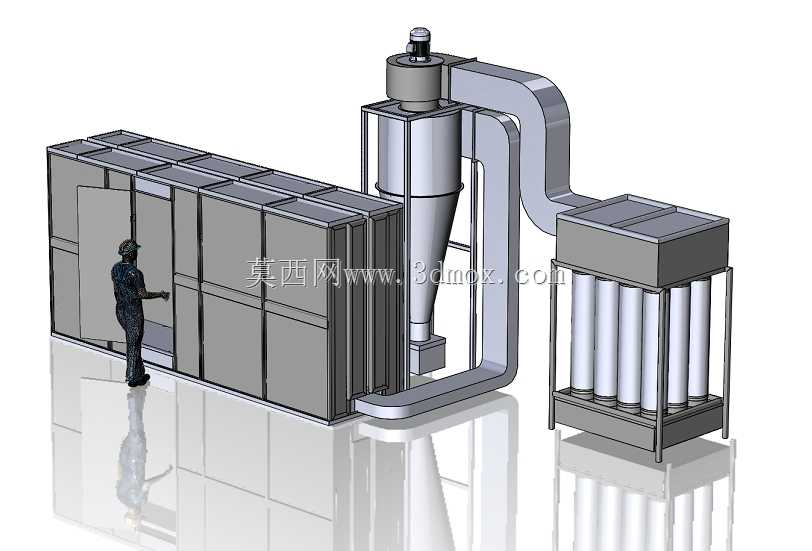

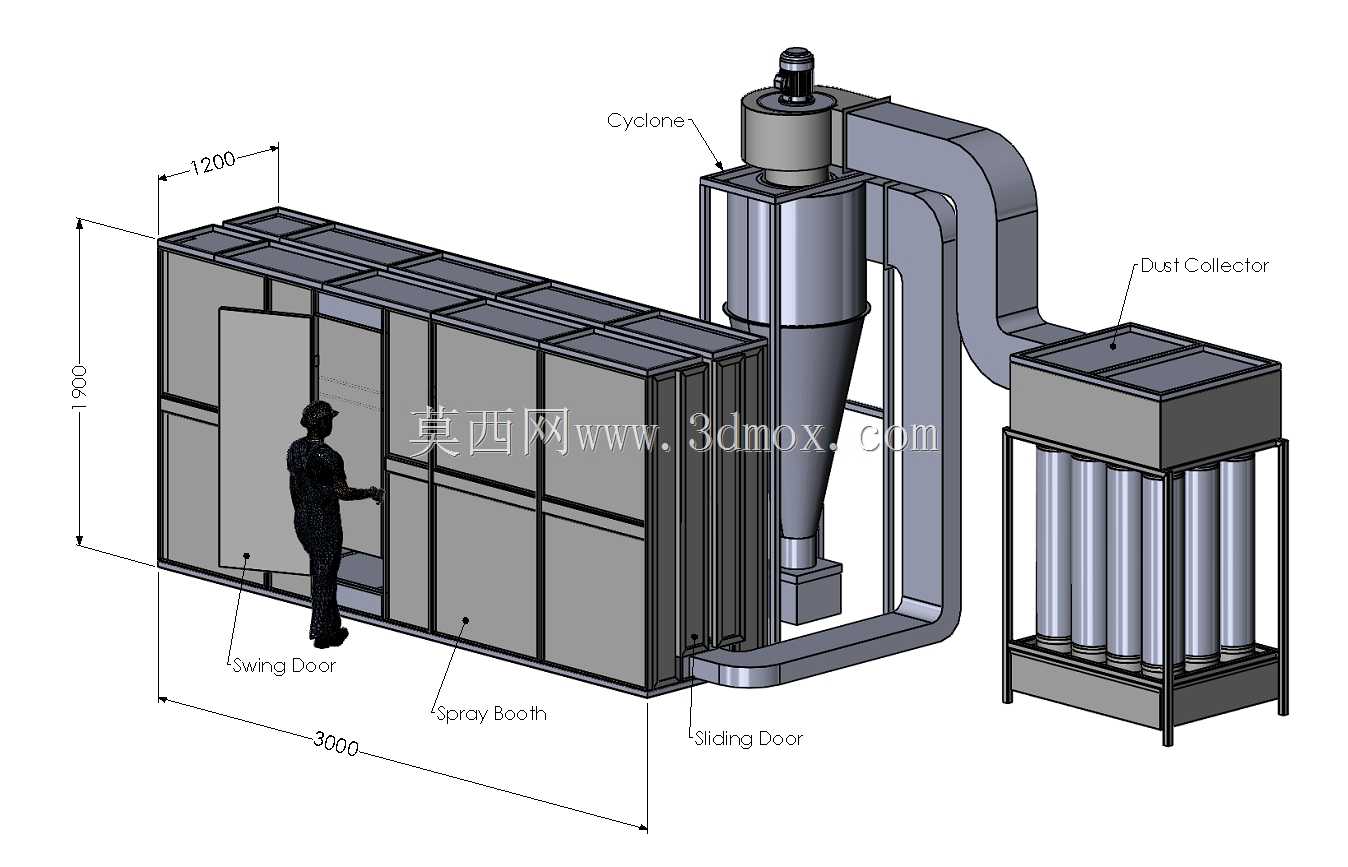

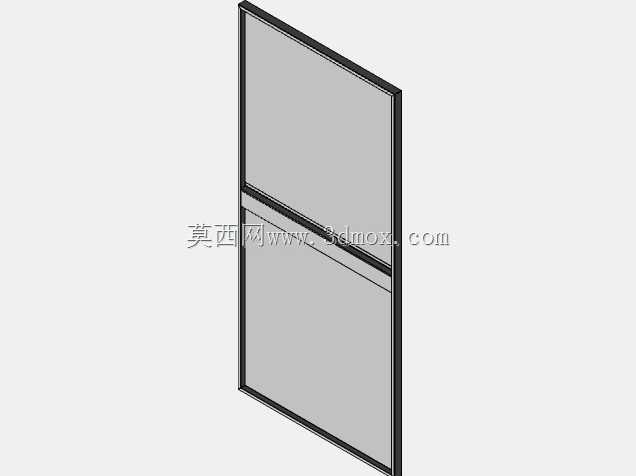

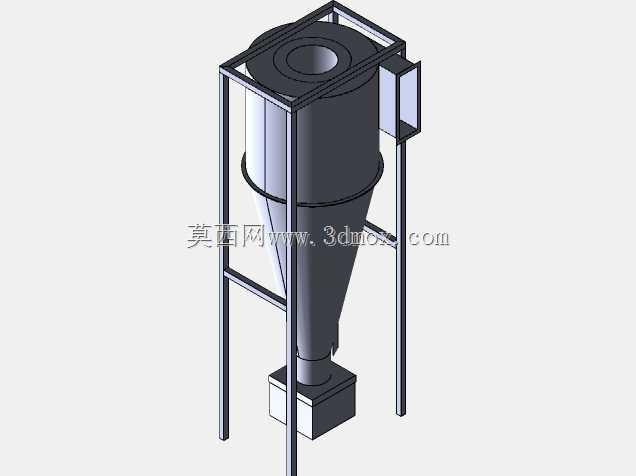

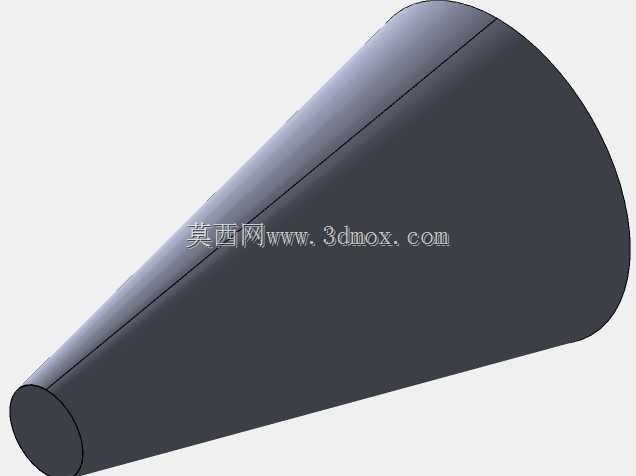

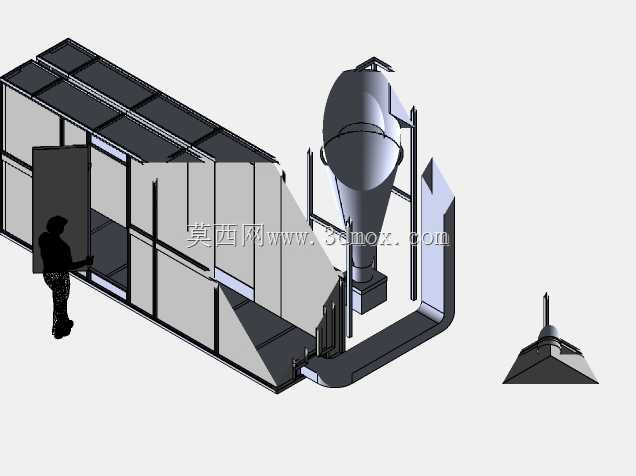

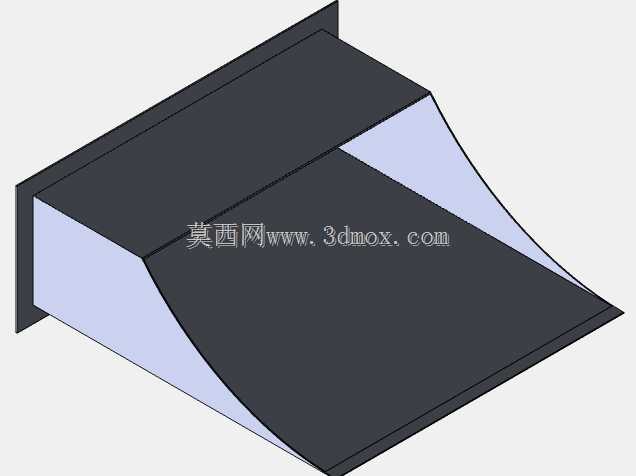

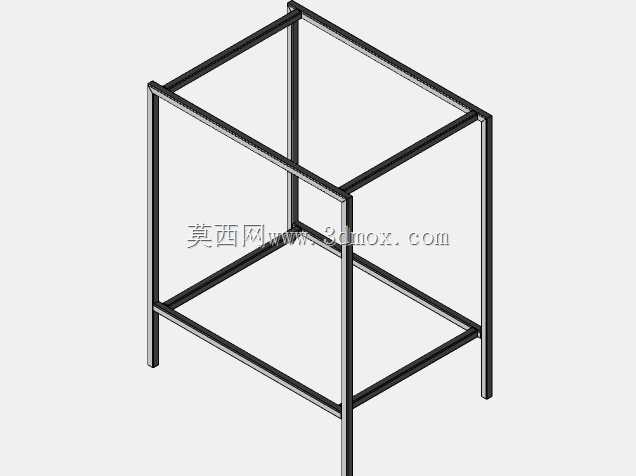

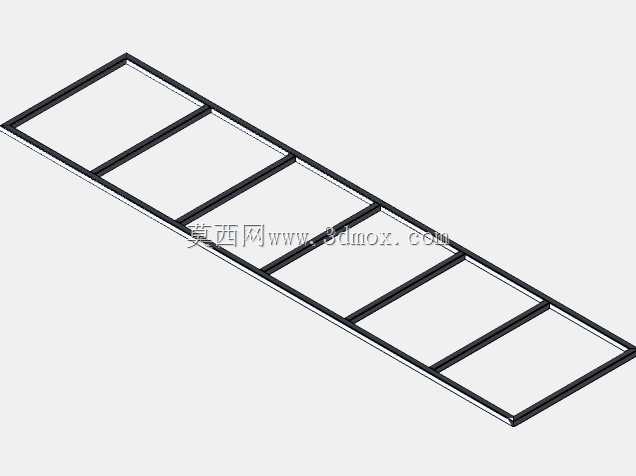

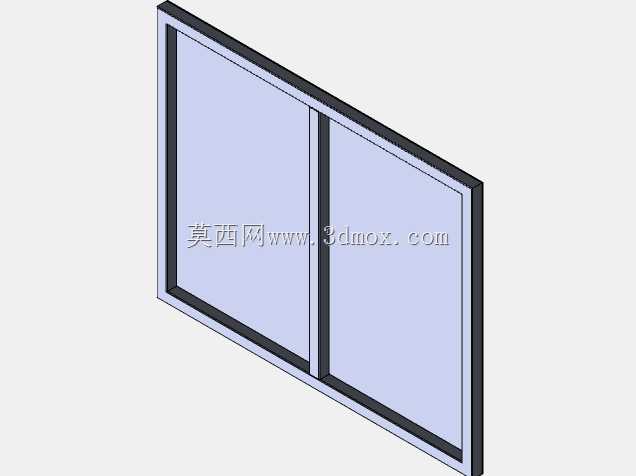

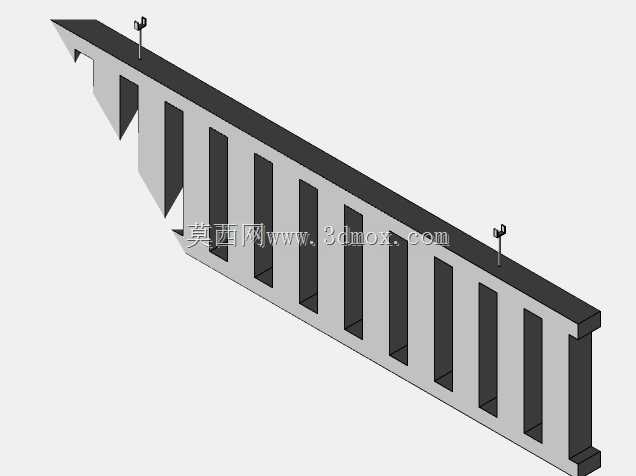

　　从结构布局来看，整套设备沿作业动线依次排布：主体喷涂作业舱采用模块化夹芯板拼接结构，舱体侧面设置可开合的作业检修门，正面预留操作人员站位空间与手动喷枪操作开口，舱体内壁做光滑导角处理，减少粉末在壁面的堆积挂附，舱体底部设置倾斜导粉板，将沉降的大颗粒粉末导向回收风道入口。紧邻喷涂舱的是旋风分离单元，采用上圆下锥的经典旋风筒体结构，进风口沿筒体切线方向接入，携带粉末的气流进入筒体后沿壁面形成旋转流场，在离心力作用下，粒径较大的粉末颗粒被甩向筒壁，沿锥壁下滑落入下部回收料斗，可直接过筛后回用至供粉系统，大幅提升粉末的利用率。

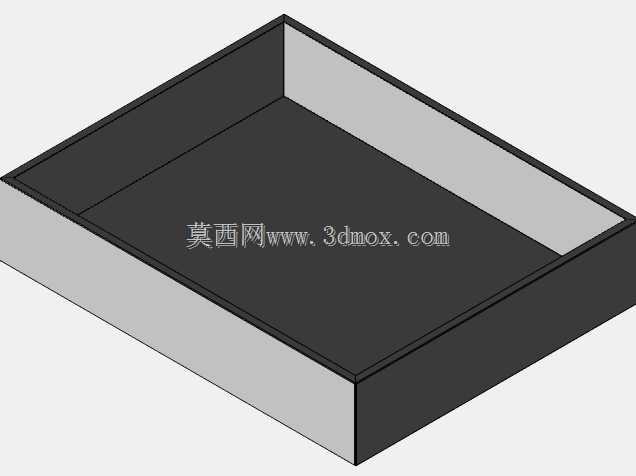

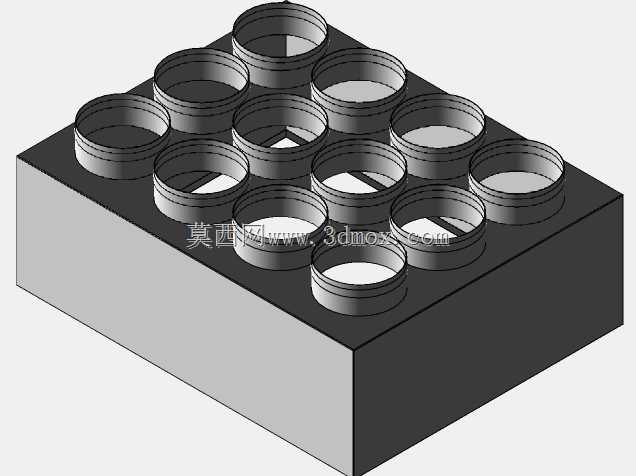

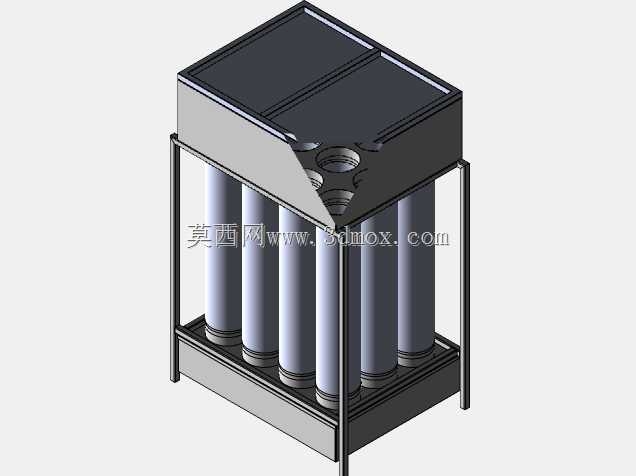

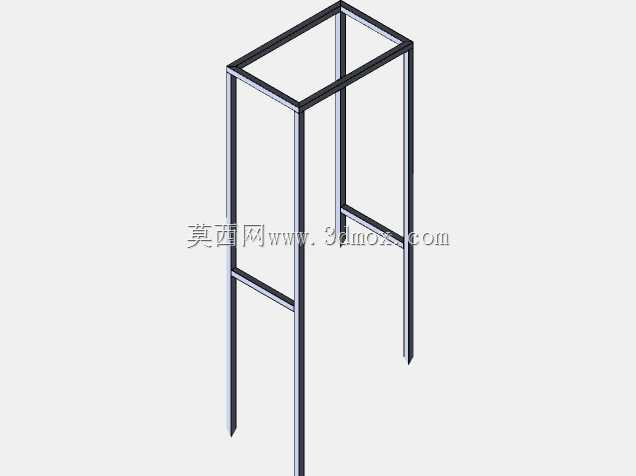

　　旋风分离器的排气端通过圆弧过渡风道连接后部的滤筒除尘单元，该单元采用立式多滤筒排布结构，滤筒垂直安装在单元框架内，含尘气流经过旋风分离去除大颗粒后，进入滤筒室完成精细过滤，残留的细粉末被截留在滤筒外表面，过滤后的洁净气流可直接达标排放或部分回流至车间内降低空调能耗；滤筒配置脉冲反吹清灰结构，可在设备运行间隙自动将滤筒表面附着的细粉吹落至下部集粉抽屉，集中收集后处理，避免滤筒堵塞影响通风除尘效果。

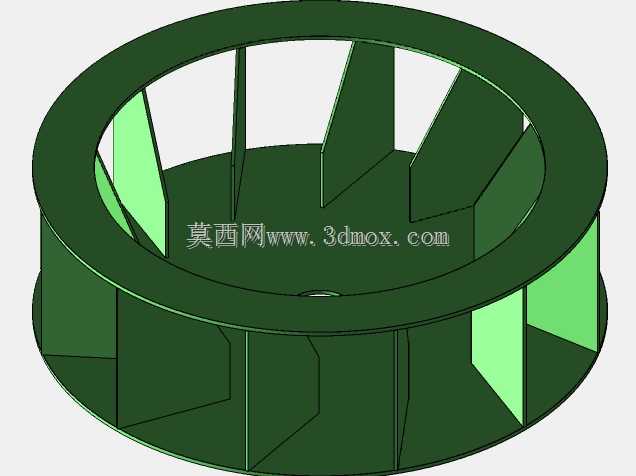

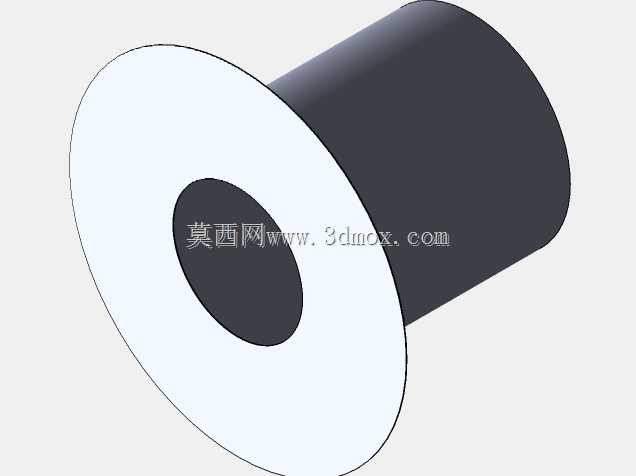

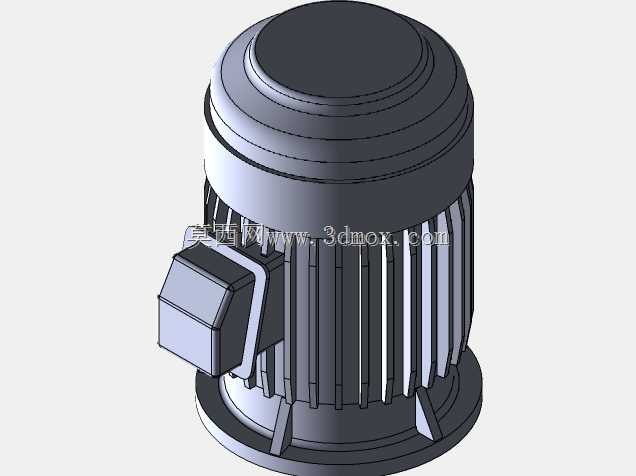

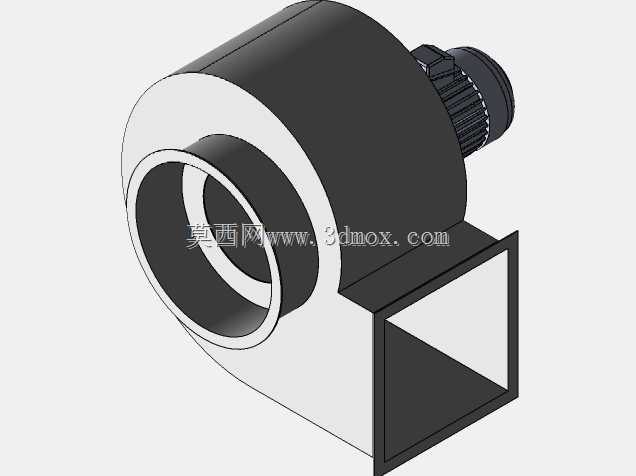

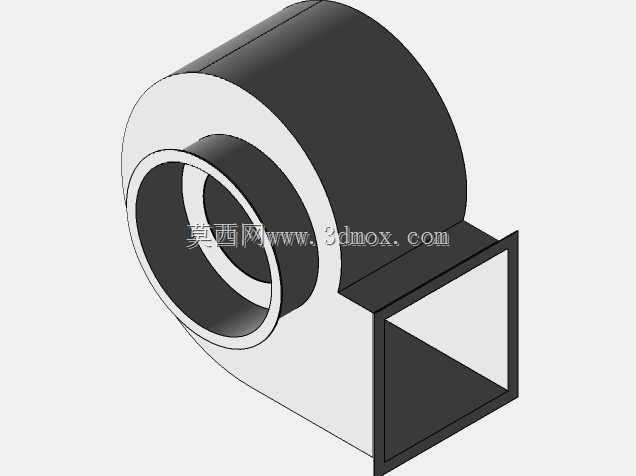

　　设计过程中重点考量了几个工程实际问题：首先是风道的流场均匀性，所有风道转角均采用大圆弧过渡，避免直角风道造成的风阻陡增与局部积粉，整套系统的风压匹配经过核算，保证喷涂舱开口处保持稳定的微负压状态，既不会因负压过大造成粉末外溢，也不会因负压不足将喷出的粉末直接吸走影响工件上粉率。其次是安装边界的适配性，整套设备采用分体模块化设计，各单元可拆分后通过标准法兰连接，无需现场大量焊接作业，适配常规工业厂房的层高与门洞尺寸，安装时仅需在地面做水平找平即可，无需特殊地基处理；设备侧面预留足够的检修空间，可满足旋风筒检修、滤筒更换、料斗清理等日常维护操作的空间需求，不会出现维护时无法拆卸部件的问题。

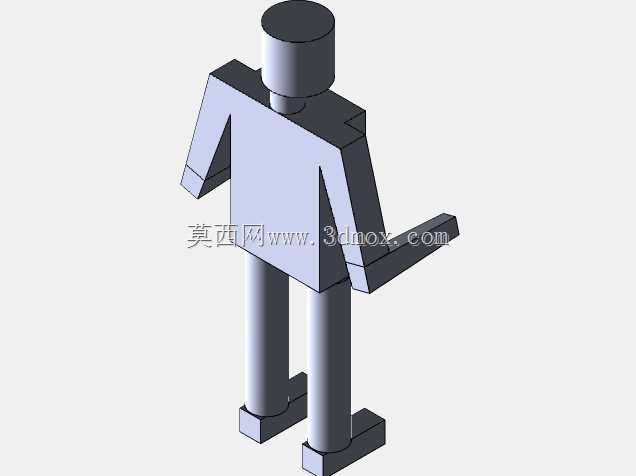

　　作业时，操作人员站在喷涂舱外侧，通过操作开口将喷枪伸入舱内对悬挂或放置在舱内的工件进行喷粉作业，过喷的粉末在系统负压作用下随气流进入回收系统，先经旋风分离回收大部分可直接回用的粉末，剩余细粉经滤筒过滤后收集，整个作业过程中粉末不会扩散到车间区域，既改善了喷涂作业的工作环境，也降低了粉末原料的损耗，同时满足涂装作业的环保排放要求。舱体的模块化设计还支持后续的产能扩展，若需加长喷涂作业段，可直接拼接同规格的舱体模块，同步调整风道风量即可适配更长的工件喷涂需求，无需整体更换整套设备。
