DIN912标准内六角圆柱头螺钉三维设计

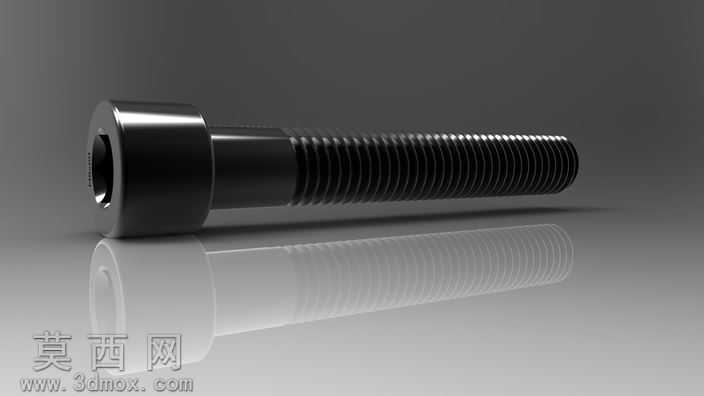

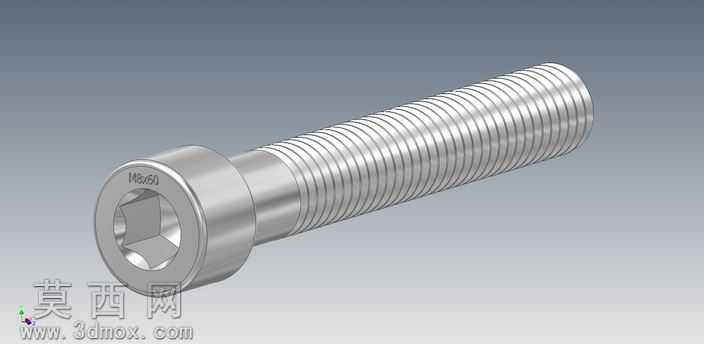

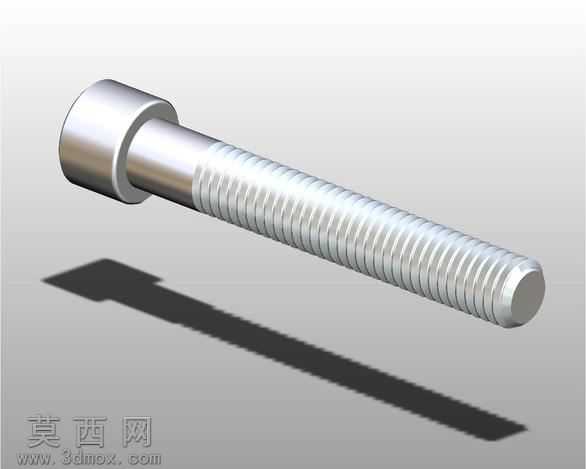

本作品为符合DIN912标准的M8x60规格A2材质内六角圆柱头螺钉三维建模成果，建模过程严格遵循德标紧固件的尺寸公差要求，从头部结构到杆部螺纹均做了精准还原。建模阶段首先绘制螺钉头部的圆柱轮廓，通过拉伸命令生成头部基体，随后在内六角驱动部位绘制正六边形草图，采用切除拉伸命令生成内六角凹孔，凹孔深度与对边尺寸严格匹配标准参数，保证与对应内六角扳手的装配适配性。杆部建模区分光杆段与全螺纹段，螺纹部分采用螺旋线扫描切除的方式生成真实牙型，还原了公制粗牙螺纹的牙距、牙型角等核心参数，螺纹收尾处做了自然过渡处理，避免出现建模失真的尖锐棱角。材质渲染阶段选用A2不锈钢材质参数，调整金属粗糙度、反射率参数，还原不锈钢紧固件的哑光金属质感，头部顶面的规格标识通过包覆命令做了浅浮雕效果，还原真实螺钉的标识细节。结构设计上完整还原了内六角圆柱头螺钉的受力结构，头部承载面做了平整处理，杆部与头部的过渡圆角严格按照标准要求设置，避免应力集中问题。建模过程中对各部分尺寸做了参数化关联，可通过修改规格参数快速生成同标准不同尺寸的螺钉模型，适配不同的装配设计场景。模型整体结构完整，细节还原度高，可直接用于机械装配设计的紧固件调用，也可用于紧固件相关的教学演示、产品展示场景，模型的几何精度满足工程设计的装配干涉检查、运动仿真等使用需求，各特征的建模逻辑清晰，无冗余几何元素，保证模型在不同三维软件间的格式转换兼容性。
