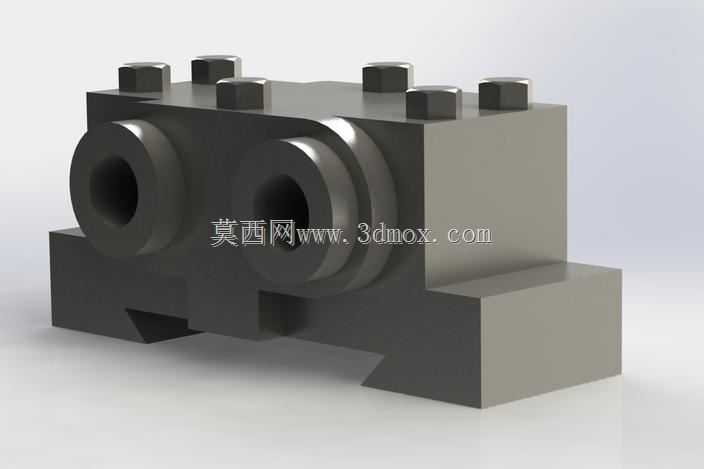

剖分式双轴承支撑座装配结构

　　这套双轴承支撑结构在常规中小型传动设备的轴系布局里十分常见，多用于平行双输出轴的传动端支撑场景，比如小型输送设备的动力输入端、轻工包装机械的辊筒传动侧、非标自动化设备的同步带传动轴组位置，核心作用是为两根平行布置的转动轴提供稳定的径向支撑，同时抵消轴系运转过程中产生的径向载荷，保证两根轴的中心距始终维持在设计公差范围内，避免轴运转时出现偏摆、窜动问题，延长配套轴承与轴件的使用寿命。

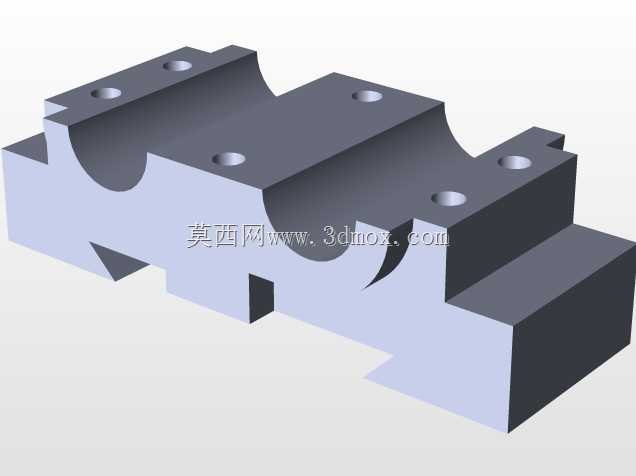

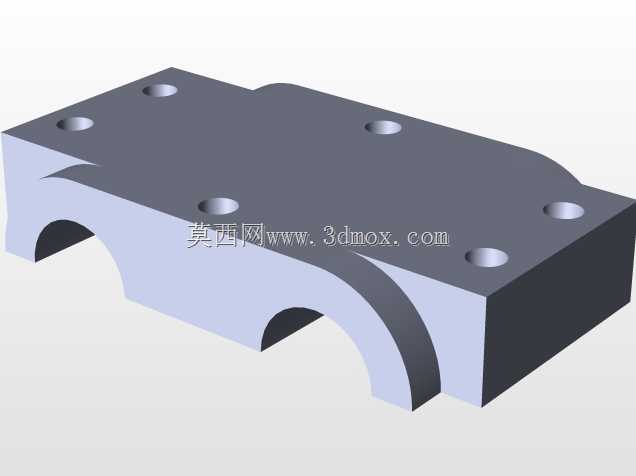

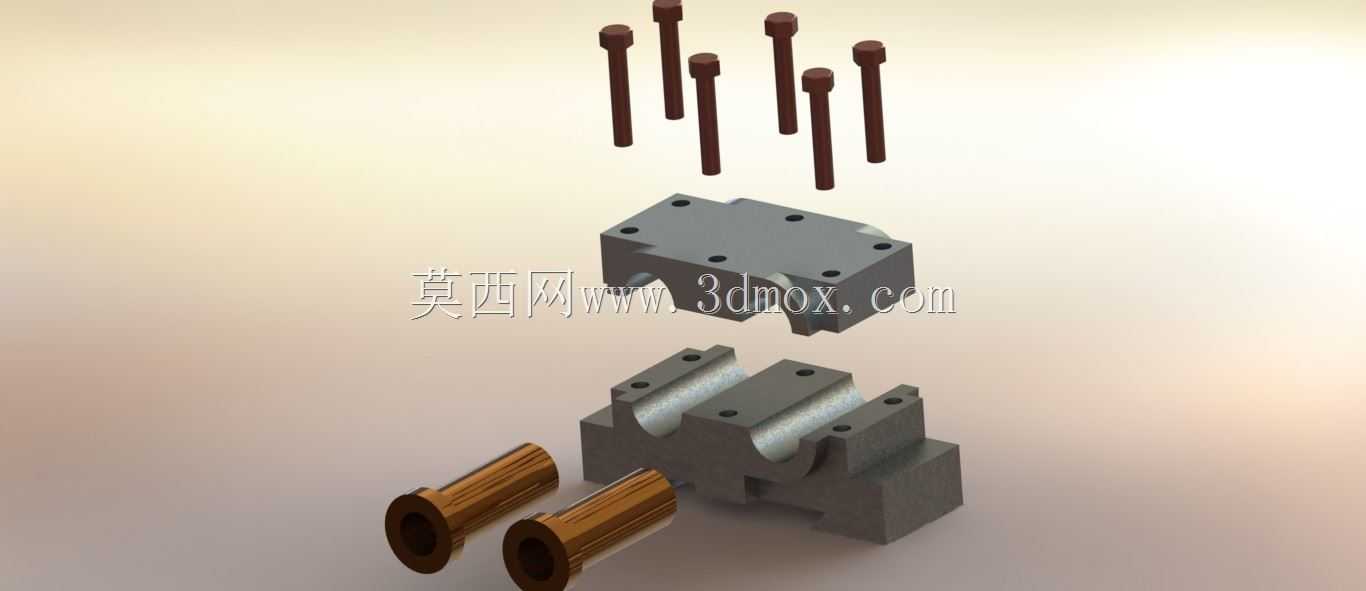

　　从结构设计逻辑来看，这套组件采用了上下剖分式的座体设计，下半部分为一体式的双轴承安装基座，直接加工出两个同轴度要求较高的半圆轴承安装腔，腔体内径与配套的轴套（或滚动轴承外圈）采用过渡配合，保证轴承装入后不会出现径向松动；上半部分为独立的压盖结构，对应下半座的两个安装腔同样加工出匹配的半圆槽，上下座合模后刚好形成完整的圆形轴承安装孔，这种剖分设计的优势十分明显，后期设备维护时不需要拆卸轴端的联轴器、带轮等传动件，只需要松开连接螺栓取下上压盖，就可以直接更换轴承或者调整轴系间隙，大幅降低设备运维的拆装工作量。

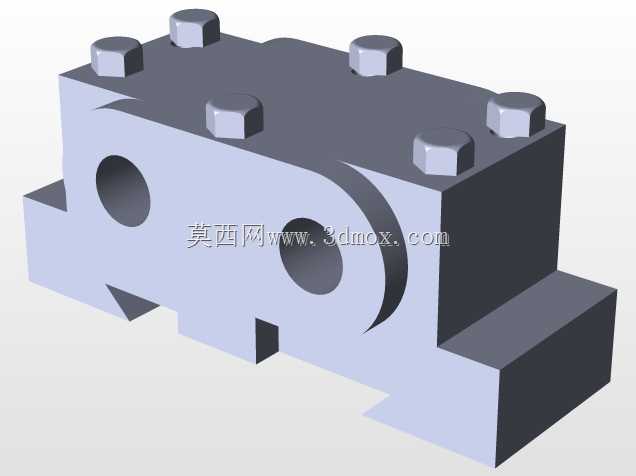

　　配套的紧固件采用内六角圆柱头螺栓，一共六颗沿上下座的结合面均匀布置，螺栓孔位置在座体的凸台结构上，保证螺栓拧紧时的压紧力可以均匀传递到轴承外圈的整个端面，不会出现局部压紧导致的轴承外圈变形问题；座体本身采用灰铸铁材质加工，这种材料的减震性能优异，能够吸收轴系高速运转时产生的微幅振动，同时铸铁的耐磨性较好，长期使用也不会因为轴承外圈的微幅蠕动出现安装腔磨损扩大的问题。

　　从安装边界来看，下半座的底部为平整的安装基准面，加工时要求平面度控制在0.02mm以内，安装时可以直接贴合设备的安装墙板或者机架台面，通过底部的预留螺栓孔完成固定；两个轴承安装孔的中心距根据配套轴的传动中心距设计，孔的轴向长度根据所选轴承的宽度匹配，保证轴承装入后轴向不会出现窜动，同时压盖与轴承外圈的接触端面预留有0.05-0.1mm的压紧间隙，避免螺栓拧紧后压盖过度挤压轴承外圈导致轴承运转卡滞。

　　实际应用中，这套结构适配的轴径通常在20-40mm区间，对应的单根轴径向承载能力可以达到5kN以上，能够满足大部分中小型传动设备的负载要求；设计时特意将两个轴承座集成在同一个基座上，相比两个独立的单轴承座安装方式，既减少了安装时的中心距调整步骤，降低装配难度，也能避免两个独立轴承座因为安装面的平面度误差导致的轴系不同心问题，从结构本身就保证了两根轴的平行度公差。

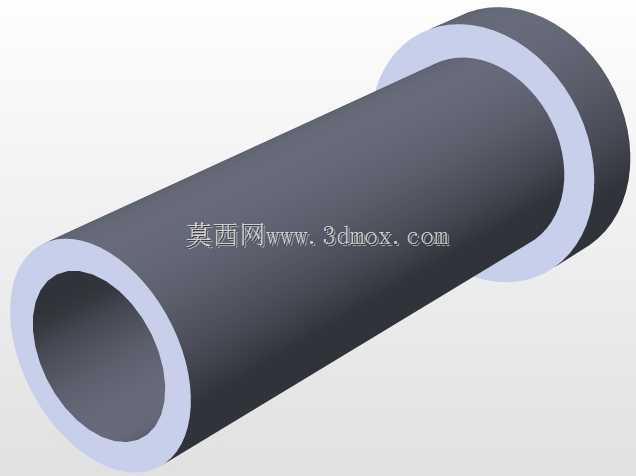

　　轴端配套的铜质轴套（也可根据需求替换为深沟球轴承、圆锥滚子轴承等标准轴承件），如果采用铜套的滑动摩擦形式，座体上会预留润滑油注油孔，运转时定期加注润滑脂就可以在轴与铜套之间形成油膜，降低摩擦磨损；如果采用滚动轴承形式，上下座的结合面会加工密封槽，安装密封圈防止灰尘、切削液等杂质进入轴承内部，适配多粉尘、有切削液的加工场景。

　　在建模过程中，这套结构的所有配合面都严格按照机械设计的公差要求做了配合约束，螺栓与螺栓孔之间预留了合理的安装间隙，上下座的合模面做了重合约束，轴承与安装腔之间采用同轴度约束，完全还原实际装配时的配合关系，不管是用来做设备的装配干涉检查，还是用来导出工程图指导生产加工，都可以直接复用，不需要再做额外的结构调整。
