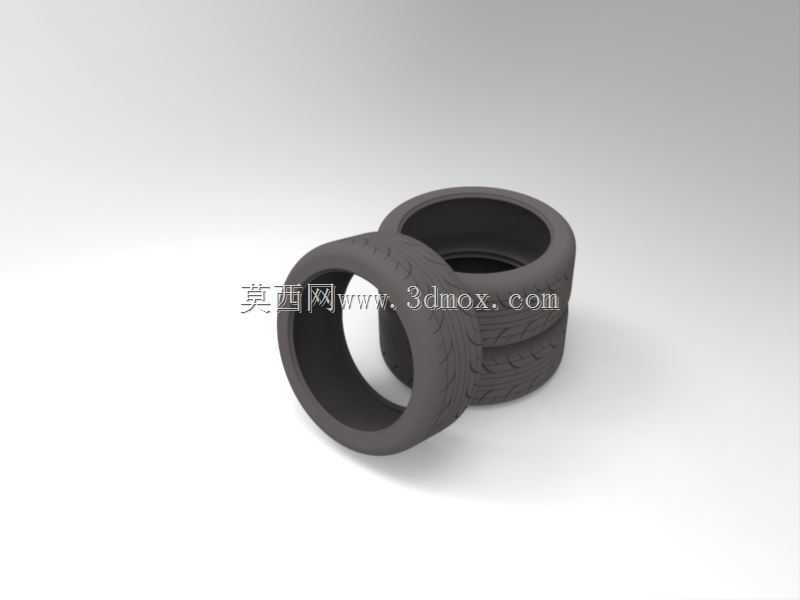

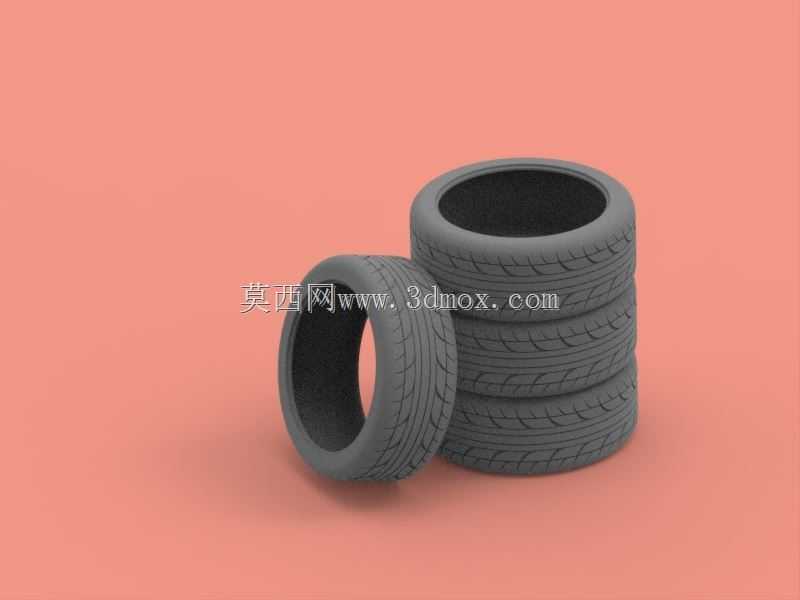

乘用车橡胶轮胎外观结构三维数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，不少刚入行的结构工程师容易忽略轮胎的安装包络，后续做轮眉、悬架跳动校核时频繁出现干涉问题，这套轮胎数模的建模逻辑完全贴合实车开发的校核需求，没有多余的装饰性特征，所有曲面都对应量产部件的实际成型逻辑。先从实际应用场景来说，这类乘用车子午线轮胎，主要适配紧凑型家用燃油车、纯电代步车的非驱动轮位置，也可用于低速场地巡检车、厂区转运电瓶车的行走轮，在整车总装环节，轮胎是最后装配的底盘部件之一，需要匹配轮辋的止口尺寸，同时要预留动平衡块的安装空间，数模里特意还原了胎圈位置的加厚结构，这个区域是轮胎和轮辋过盈配合的核心部位，建模时如果忽略这个位置的厚度差，

　　后续做轮辋压装模拟时会出现配合面不贴合的问题。从设计思路上看，这套数模的胎面花纹采用了对称式块状布局，花纹沟的深度按照常规民用轮胎的磨损余量设置，既保证了干地行驶的接地面积，也预留了雨天排水的沟槽通道，胎侧位置做了平滑的弧面过渡，没有额外的凸起标识特征，方便工程师在做整车外观匹配时，自定义添加品牌标识、规格参数的浮雕特征，不用再额外修整胎侧曲面。关于外形尺寸与安装边界，数模的整体环形结构严格按照轮胎的自由状态尺寸建模，胎圈位置的内径对应常规14寸钢制轮辋的配合直径，胎面的最大宽度、轮胎的整体断面高度都做了参数化预留，工程师可以根据具体车型的载荷需求，直接调整参数缩放尺寸，不用重新绘制基础曲面。要注意的是，轮胎属于橡胶弹性部件，

　　实车在满载状态下会有3%-5%的径向变形量，做悬架跳动校核、转向轮最大转角校核时，不能直接用自由状态的数模做硬干涉检查，需要在数模基础上预留对应的变形包络空间，这套数模的胎体厚度按照常规真空胎的结构设置，内部空腔完全贴合轮辋的安装轮廓，后续如果需要做爆胎模拟、胎压监测系统的匹配仿真，也可以直接在这个数模基础上拆分内部帘布层、气密层的结构，不用重新构建基础外形。另外在做总装工艺模拟时，轮胎的装配路径是从轮舱外侧沿轮轴方向推入，数模的最大外径尺寸可以直接用来校核轮舱的开口尺寸，避免出现装配时轮胎和轮眉内衬、制动卡钳发生干涉的问题，胎面的花纹块边角都做了小尺寸的圆角过渡，和实际量产轮胎的模具脱模特征一致，

　　不会出现锐边特征导致的应力集中仿真误差。不少工程师做底盘布置时，容易把轮胎当成刚性圆环处理，忽略胎侧的柔性变形空间，这套数模的胎侧曲面曲率完全参考实车的胎侧鼓胀形态，在做侧向力加载仿真时，可以直接基于这个曲面划分网格，得到的接地压力分布结果更贴合实际道路测试数据。
