家用冰箱内置金属搁物网架结构设计

　　日常家用制冷存储设备的内部储物体系中，这类金属线材弯折成型的搁架是核心承载部件，主要承担冷藏、冷冻舱室内分层承载食材、包装食品、存储容器的作用，替代传统玻璃搁板的部分使用场景，兼顾通风性与轻量化优势。从实际使用场景来看，这类网架普遍适配直冷、风冷式家用冰箱的内部舱室，也可在商用立式冷藏展示柜、低温存储柜中作为分层置物部件使用，镂空的杆条结构不会阻挡冷量循环，能让舱室内冷空气在搁架上下层自由流通，避免局部温度不均导致的食材保鲜效果下降，相比实心搁板可减少冷量传递阻隔，提升制冷效率。

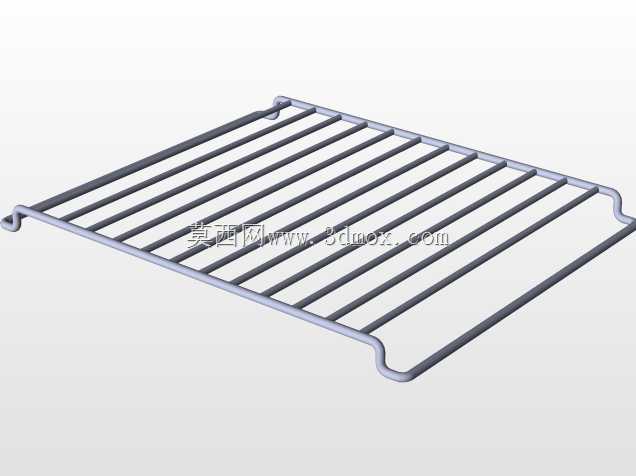

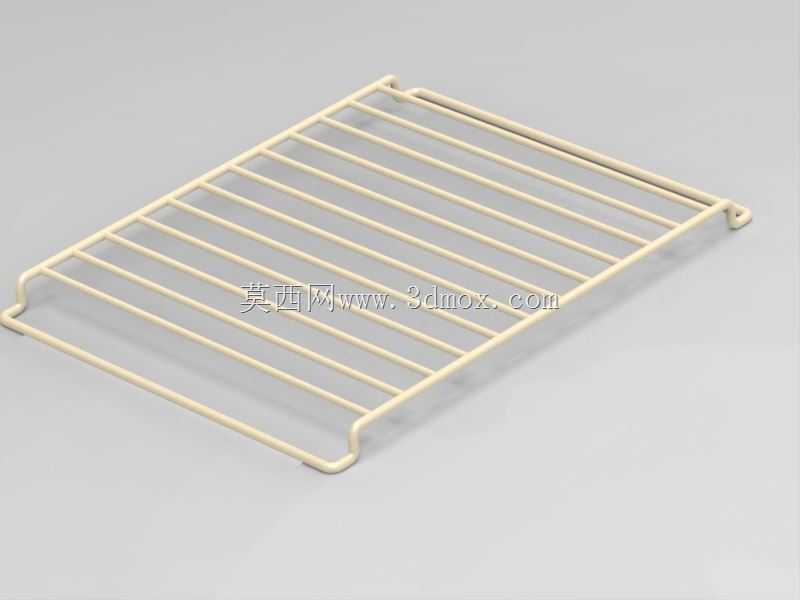

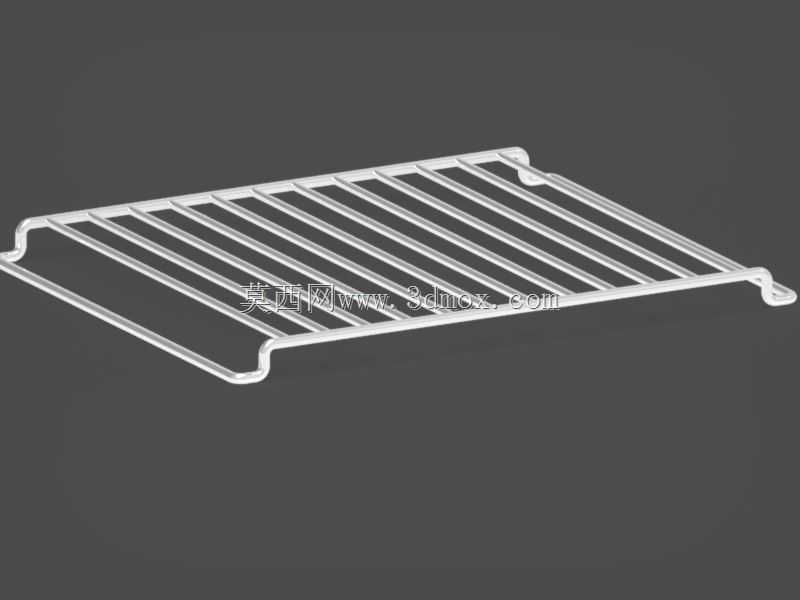

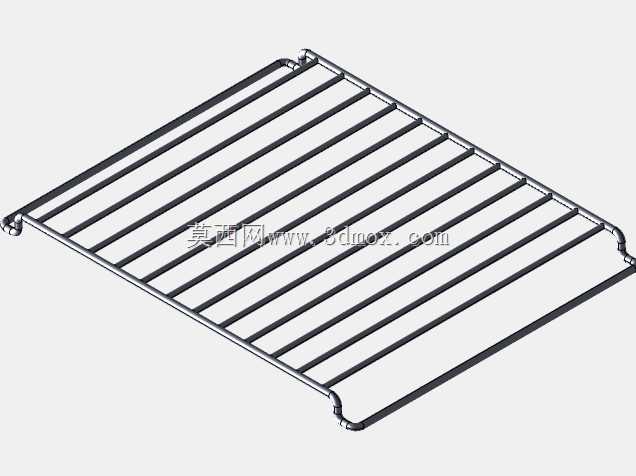

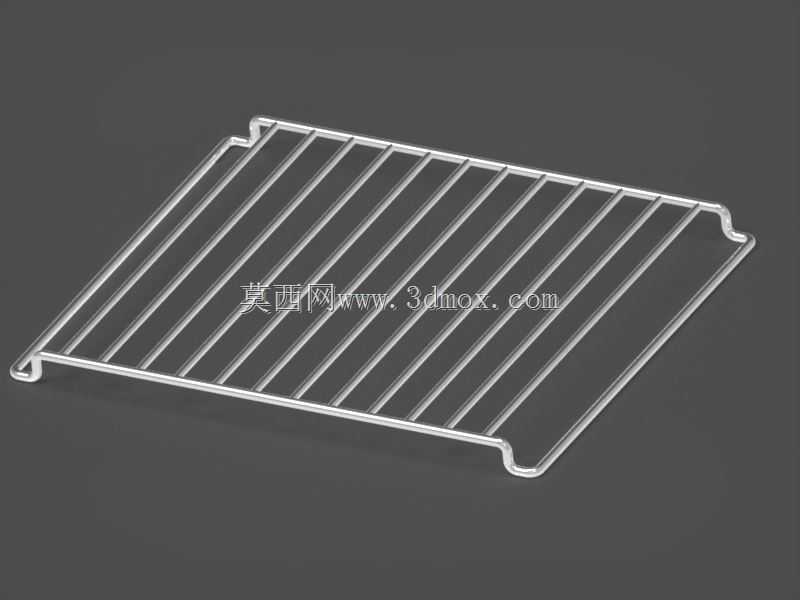

　　设计这类搁架时，首先要匹配对应冰箱内胆的安装卡槽尺寸，整体轮廓为矩形结构，四个边角位置做向下弯折的挂钩结构，刚好卡入内胆侧壁预设的凸筋或卡槽内，不需要额外紧固件即可完成固定，安装拆卸都十分便捷，用户日常清洁时可直接取下冲洗。主体承载部分采用等间距平行排布的金属线材，线材直径根据额定承载需求选定，常规家用款的线材直径多在3-5mm区间，单根杆条的间距控制在15-25mm，既可以保证足够的支撑面，避免常规尺寸的饮料瓶、保鲜盒底部卡入杆条缝隙，又能最大化镂空面积保障冷量流通。

　　网架的四周边框采用同材质线材弯折成闭合的矩形边框，与内部平行排布的承载杆条通过电阻点焊工艺固定连接，焊点位置打磨光滑后做整体表面涂层处理，一般采用食品级环氧聚酯粉末喷涂，涂层厚度控制在60-100μm，既可以隔绝金属基材与潮湿空气接触避免生锈，又能达到食品接触安全要求，不会对存储的食材造成污染。两端的弯折挂钩尺寸需要严格匹配内胆卡槽的深度与间距，挂钩的弯折半径做圆角处理，避免安装时刮擦冰箱内胆的PS或ABS材质内壁，防止造成内胆划痕影响保温性能。

　　从安装边界来看，这类搁架的整体长宽尺寸需要比对应舱室的内部净尺寸小5-10mm，预留出安装时的活动余量，同时避免热胀冷缩导致搁架卡滞在内胆中无法取出；搁架的整体高度即边框线材的直径加上挂钩的弯折高度，一般控制在20-30mm，不会过多占用舱室的垂直储物空间，可让用户根据存储物品的高度灵活调整搁架安装层级，适配不同高度的饮料瓶、汤锅、保鲜盒等物品的存放需求。

　　结构受力层面，设计时需要考虑额定均布载荷下的变形量，常规家用款搁架需要承受10-15kg的均布载荷时，中部最大下挠量不超过5mm，避免放置重物后搁架变形滑脱，因此内部承载杆条的排布方向一般沿搁架的短边方向布置，缩短单根杆条的支撑跨度，提升整体承载能力，边框位置的线材直径比内部承载杆条大1-2mm，作为主要受力框架承担整体载荷，将受力均匀传递到四个边角的挂钩位置。表面涂层的附着力需要达到百格测试0级要求，避免长期处于低温高湿环境下涂层脱落，金属基材一般采用低碳钢线材，成本可控且弯折成型性能优异，适合批量弯折、焊接加工，生产效率高，成品一致性好。

　　实际使用中，这类网架搁架相比玻璃搁板重量更轻，用户调整层级时更省力，即使意外磕碰也不会像玻璃那样碎裂，安全性更高，镂空结构也能让滴落的水渍、食材碎屑直接漏到下层，不会在搁架表面积液，清洁时直接冲水即可快速清理，没有卫生死角。部分同类型结构也会衍生用于消毒柜、碗柜内部的碗碟置物架，只是根据使用场景调整杆条间距与表面处理工艺，核心的线材弯折、点焊成型的结构逻辑保持一致，属于制冷、厨卫存储设备中应用十分广泛的通用五金承载部件。
