十字型多工位宽虎钳工装夹具结构

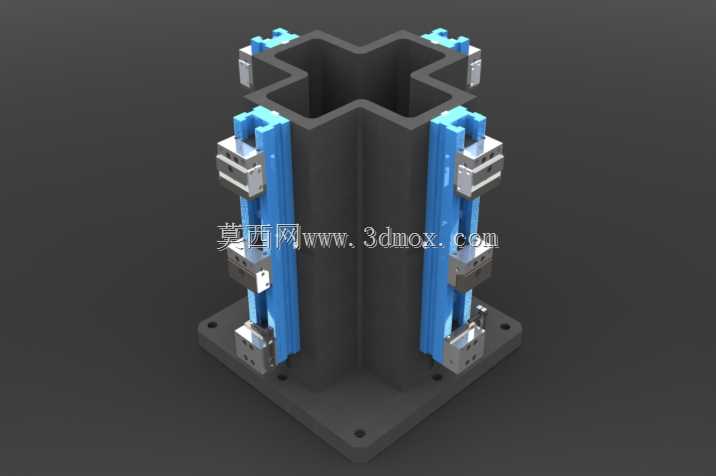

　　在多工位批量机加工场景里，这类十字构型的虎钳工具块，主要解决传统单工位虎钳装夹效率低、工位排布浪费工作台面的问题，常见于立式加工中心、数控铣床的批量零件装夹作业，也可适配工装平台的快速定位装夹需求，能在单次工作台装夹周期内完成四个方向的工件夹持，减少换夹频次与工作台空行程损耗。从结构设计逻辑来看，主体采用十字中空的立柱式基座，四个立面分别集成独立的滑动夹紧模组，基座底部带法兰式安装底板，底板上预留的沉头安装孔可直接匹配标准T型槽工作台的螺栓固定间距，安装时无需额外制作过渡转接板，基座的十字中空结构一方面减轻整体自重，降低工装对工作台的负载占用，另一方面可作为切削液、切屑的排导通道，避免切屑堆积在夹紧滑动副内造成卡滞。

　　每个立面的夹紧模组采用线性导轨作为滑动导向件，搭配快调式夹紧块，夹紧块的工作面预留了可更换钳口的安装槽，可根据待加工工件的材质、外形更换软钳口、硬钳口或者异型夹持块，适配不同装夹需求，导轨副的滑动行程经过核算，可覆盖常规小型机加工零件的夹持尺寸范围，每个夹紧单元的锁紧机构采用侧置式锁紧结构，操作时无需跨到工装另一侧，在对应工位侧即可完成锁紧与松开操作，降低操作人员的作业动作幅度。设计时需要重点考量安装边界，基座的整体外轮廓尺寸要匹配常用加工中心的工作台行程范围，避免超出行程造成加工干涉，底部安装孔的位置度公差控制在0.02mm以内，保证工装安装后的重复定位精度，四个立面的导轨安装面需要做平面度与垂直度处理，

　　保证每个工位的夹持基准与工作台面的垂直度误差控制在机加工装夹允许的范围内，避免装夹偏差造成零件加工超差。这类十字工装的核心优势是空间利用率高，相比在工作台上排布四台独立平口钳，十字结构的基座共用核心支撑部分，占用的工作台面积更小，四个工位的夹持基准统一，在做批量同工序零件加工时，可一次装夹完成四个零件的同序加工，大幅缩短单件加工的辅助时间，同时统一的基准也能减少不同虎钳之间的装夹基准误差，提升批量零件的加工一致性。在实际使用场景中，这类工装也可适配检测平台的工件装夹，完成小型零件的多方位检测夹持，不需要反复拆装工件即可切换检测面，滑动夹紧副的设计预留了防尘结构，可阻挡大部分切削粉尘和切屑进入导轨滑动面，

　　日常维护只需要定期清理表面切屑、加注润滑脂即可，不需要复杂的拆解保养。设计过程中还要考虑夹紧力的传导路径，每个夹紧单元的受力最终传导到十字基座的主体结构上，因此基座的壁厚经过强度校核，在满负荷夹持力下不会出现结构变形，保证长期使用的精度保持性，夹紧块的行程限位做了硬限位设计，避免滑动超程造成导轨脱出，同时每个夹紧单元的锁紧力可根据工件材质调整，避免装夹薄壁零件时出现夹伤变形的问题。
