多工位工件定位夹紧抛光工装夹具

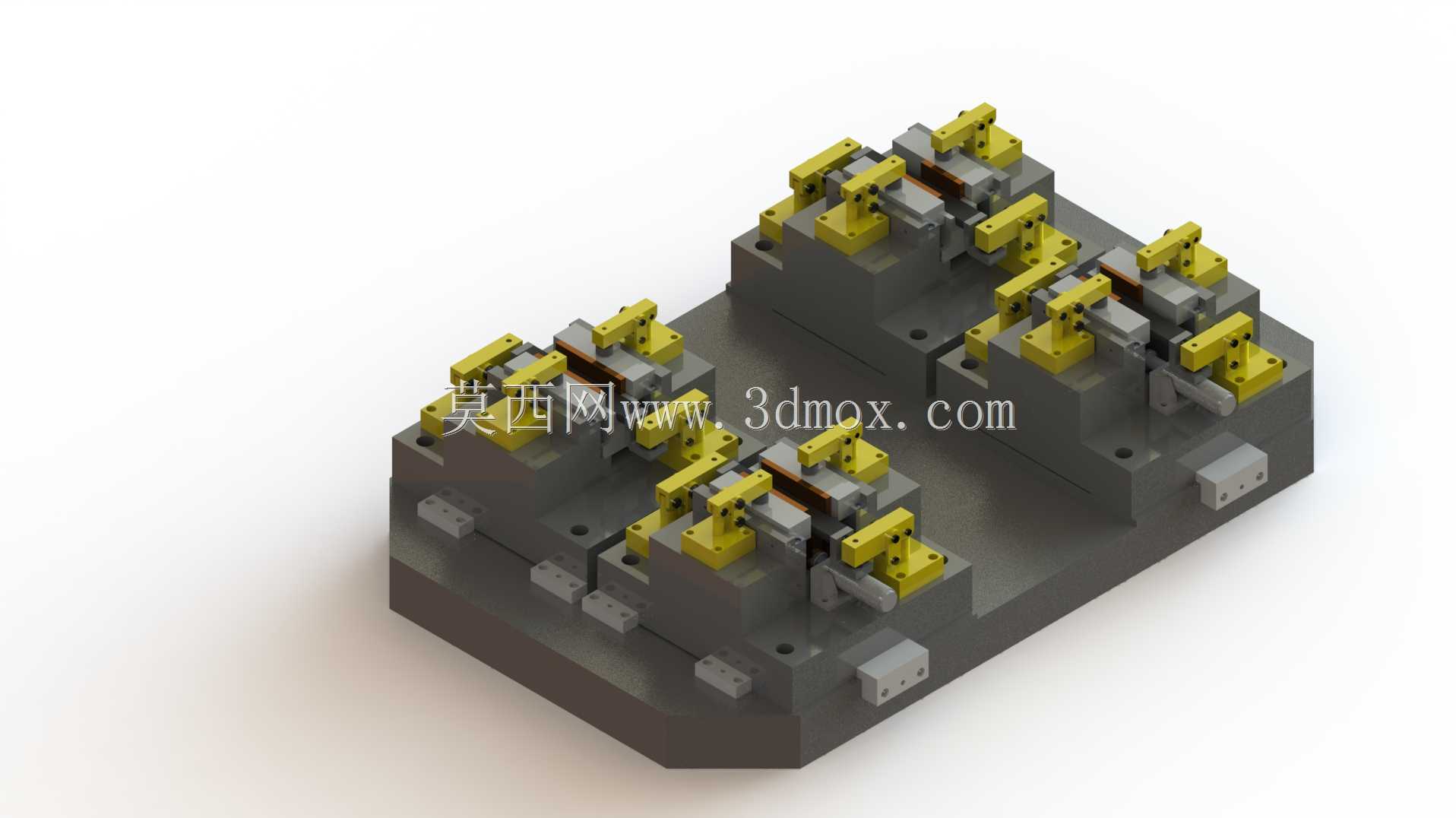

　　这套多工位定位夹紧工装，主要面向金属工件表面抛光工序的批量装夹需求，在五金零件、小型结构件的表面处理加工场景中应用广泛，能够同时完成四组工件的同步装夹定位，匹配自动化抛光产线的连续作业节拍，替代传统单工位手动装夹的低效作业模式。从结构布局来看，整套工装采用双层基座堆叠设计，下层为整体式安装底座，底面预留标准设备安装接口，可直接固定在抛光机工作台面，安装边界尺寸适配常规台式抛光设备的工作台承载范围，底座上加工有定位销孔与螺栓沉孔，安装时可通过定位销快速完成与设备台面的位置校准，避免工装运行过程中出现位移偏移。上层为工位承载板，共设置四个独立装夹单元，每个单元的夹紧组件采用模块化设计，黄色的夹紧压块为快换式结构，

　　可根据待加工工件的外形轮廓更换对应仿形压头，压块与工件接触的端面做了防滑纹理处理，夹紧过程中不会刮伤工件已加工表面，同时能提供足够的夹紧力，抵消抛光轮接触工件时产生的径向切削力，防止工件在抛光过程中出现松动、偏位的问题。每个装夹单元都配置了独立的侧向定位块与端部限位挡块，工件放置时可直接靠紧定位基准面，无需反复调整装夹位置，单工位装夹耗时较传统夹具缩短60%以上，配合多工位同步布局，单次装夹即可完成四个工件的抛光加工，大幅提升单批次加工的产出效率。在设计思路上，这套工装充分考虑了抛光工序的作业特性，整体基座采用高刚性铸铁材质加工，表面做发黑防锈处理，能够抵御抛光过程中产生的金属碎屑、抛光膏飞溅带来的腐蚀与磨损，

　　所有夹紧活动部件的铰接位置都加装了防尘密封垫，避免细小磨屑进入铰接缝隙造成机构卡滞，降低日常维护的频次。夹紧机构的驱动端预留了气动元件安装接口，既可以采用手动扳动式夹紧手柄适配小批量加工场景，也可快速加装小型气动转角缸，接入产线气路实现自动夹紧松开，适配不同自动化程度的加工产线需求。从实际使用的角度来看，这套工装的工位间距经过反复测算，相邻工位的工件加工区域预留了足够的抛光轮避让空间，抛光轮在不同工位间移动时不会与夹具结构发生干涉，每个工位的夹紧行程都做了限位设计，避免夹紧力过大造成薄壁工件的装夹变形，同时夹紧力的大小可通过尾部的调节螺钉进行微调，适配不同壁厚、不同材质工件的装夹需求。工装整体的排屑设计也做了针对性优化，

　　基座表面加工有向四周倾斜的导屑斜面，抛光产生的废屑与残留抛光膏会顺着斜面滑落至设备排屑槽，不会在工装表面堆积，日常清理只需用压缩空气吹扫即可完成，无需拆解夹具部件。对于结构设计从业者来说，这套工装的模块化设计思路具备较高的参考价值，所有装夹单元的安装尺寸统一，当加工不同规格的工件时，只需更换对应工位的定位块与压头组件，无需重新制作整套工装基座，能够大幅降低多品种小批量生产场景下的工装制作成本，缩短工装准备周期。在安装适配性方面，底座的安装孔位采用长圆孔设计，可在一定范围内调整工装在设备台面上的安装位置，适配不同型号抛光设备的工作台孔位布局，无需对设备台面进行二次加工，降低工装导入的改造成本。整套夹具的活动部件都做了圆角钝化处理，操作人员上下料时不会被尖锐边角划伤，符合机械加工工装的安全设计规范，夹紧手柄的操作位置设置在工装外侧，操作人员无需靠近抛光加工区域即可完成夹紧操作，进一步提升作业过程的安全性。
