工业用板材压片整平输送设备结构设计

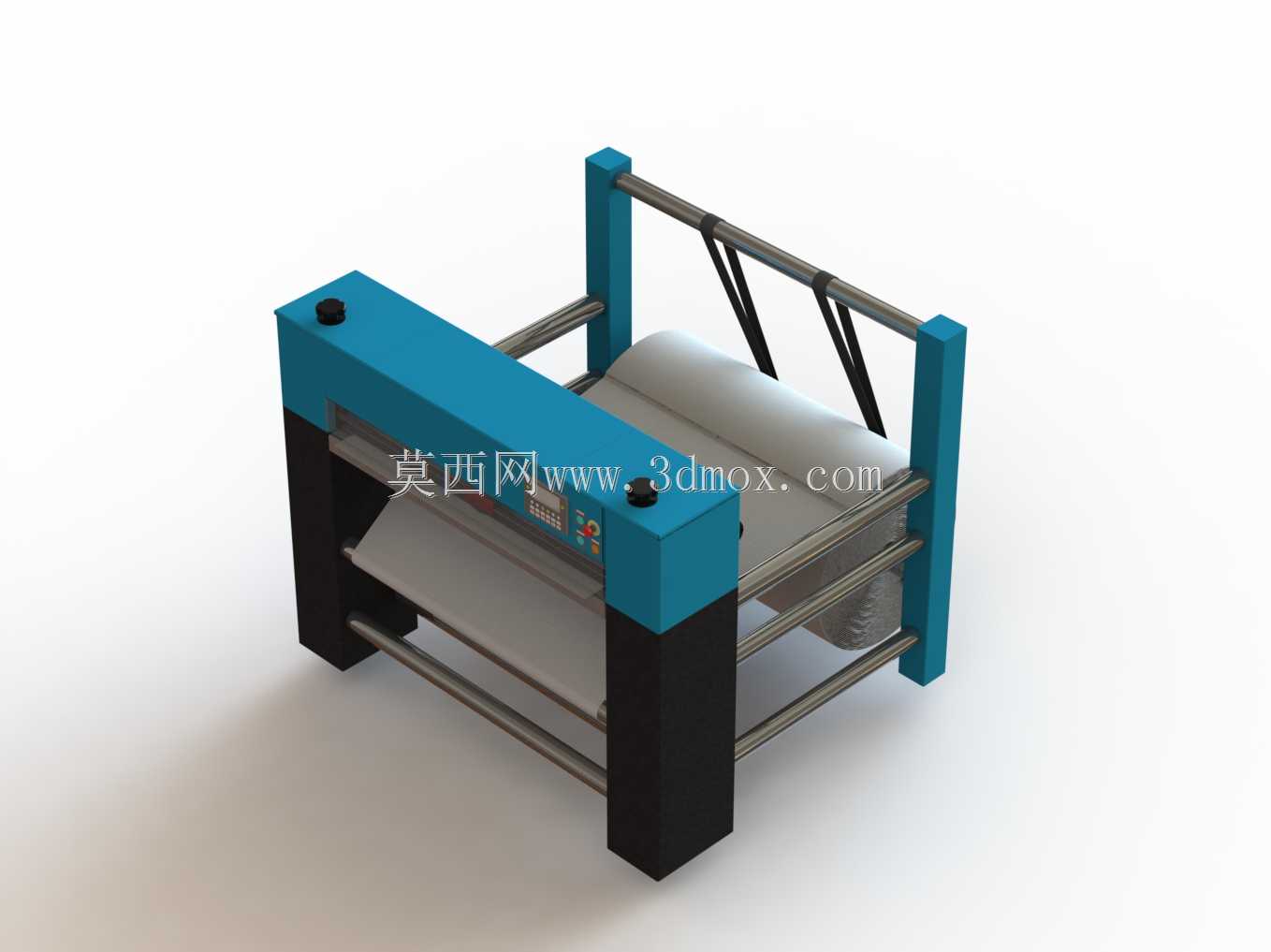

　　在卷材板材后处理生产线中，这类压片整平设备常布置在放卷工位与定长裁切工位之间，承担着消除卷材内应力、将卷曲态板材压合整平至符合后续加工平面度要求的核心作用，尤其适配柔性卷材、薄金属带材、复合片材的连续化生产场景，在包装材料加工、金属薄板分切、橡塑片材生产线上都能见到同类型设备的应用。从结构设计逻辑来看，该设备采用双侧立式机架作为承载主体，机架下段做加宽配重处理，避免连续压合作业时设备出现共振偏移，机架主体采用型钢焊接后整体机加工的工艺，保证两侧安装辊轴的轴承位同轴度公差控制在0.05mm以内，防止辊组运行时出现偏载啃轴的问题。设备的压合执行单元采用上下平行排布的多组辊轴结构，上辊组配备间隙微调机构，可根据待加工板材的厚度在0.

　　2mm到12mm区间内调整压合间隙，适配不同厚度规格的板材加工需求，辊轴表面做硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，避免压合过程中在板材表面留下压痕或划伤。设备的进料端配备导向展平结构，三根呈三角排布的导辊可将进入压合区的卷材提前展平，消除卷材表面的褶皱与偏移，保证板材进入压合辊组时处于居中张紧的状态，出料端的承托平台与下辊组上平面保持齐平，整平后的板材可平稳输送至后续工位，不会因为落差出现二次弯折。从安装边界来看，该设备的整机占地宽度适配1600mm幅宽以内的板材加工需求，整机高度控制在1800mm，设备底部预留四个M16的地脚螺栓安装孔，安装时需保证设备上平面的水平度公差不超过0.1mm/m，

　　避免辊组倾斜导致板材走偏。驱动单元布置在设备单侧的机架内部，采用链传动结构连接各主动辊，传动比匹配生产线常规运行速度，可在5m/min到30m/min的线速度区间内稳定运行，设备的操作面板布置在机架正面的侧方位置，集成了启停控制、间隙调整显示、速度调节功能，操作人员站在设备正面即可完成所有常规操作，无需绕行到设备侧方。在结构细节处理上，辊组两端的轴承采用带密封结构的深沟球轴承，适配车间多粉尘的生产环境，可延长轴承维护周期，机架外侧的护罩采用快拆式结构，日常维护时无需拆卸主体结构即可完成传动部件的润滑与检修。设备的压合间隙调整采用蜗轮蜗杆微调结构，调整精度可达0.02mm，调整后具备自锁功能，不会因为设备运行振动导致间隙发生偏移，

　　保证长时间连续生产时压合精度的稳定性。针对不同材质的板材加工需求，该结构可通过更换不同表面材质的辊轴适配特殊加工场景，比如加工粘性橡塑片材时可更换包胶辊，避免板材粘辊，加工硬质金属带材时可更换淬火钢辊提升辊面耐磨性能。在生产线布局时，该设备的进料侧需预留不小于1200mm的操作维护空间，方便操作人员穿料与调整导向机构，出料侧与后续裁切设备的间距需控制在500mm到800mm之间，避免板材在两个设备之间出现下垂弯折。设备整体的受力结构经过有限元校核，在最大压合力工况下，机架的最大变形量不超过0.03mm，完全满足高精度板材整平的刚度要求，不会因为机架变形导致压合间隙不均，出现板材局部压合不实或者过压的问题。
