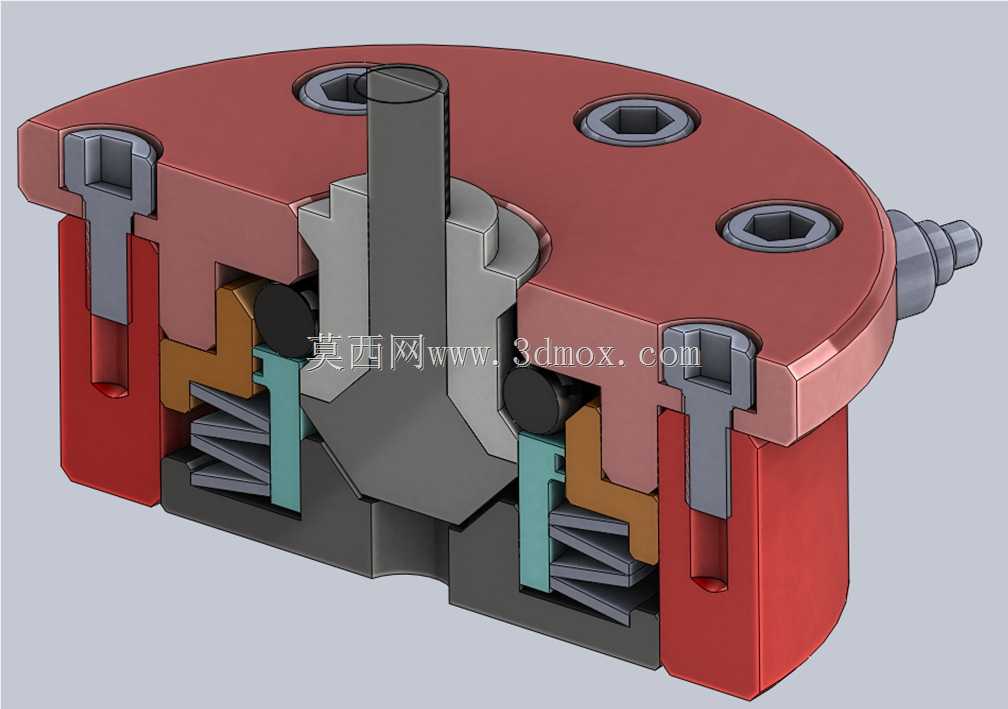

对置弹簧式定位夹紧单元剖面结构

　　在工装夹具、自动化产线定位工位的设计场景中，这类对置弹簧式的定位夹紧单元是小空间工位实现工件快速定位与夹持的常用核心部件，很多需要频繁上下料的机加工工位、装配工位都会用到这类紧凑结构，相比传统的外置气缸夹紧单元，这类集成式结构不需要额外布置外部管路，整体安装占用空间更小，适配多工位密集排布的产线布局需求。从剖面结构能看到，整个单元采用对称式的内部布局，中心的推杆作为动力输入部件，两侧对称布置的斜楔滑块与复位弹簧构成核心的力传递与复位结构，当中心推杆受轴向推力向下动作时，斜楔面会推动两侧的夹块向外扩张，实现对工件内孔或者定位基准面的涨紧夹持，当外部推力撤销后，两侧的复位弹簧会推动斜楔滑块回位，带动夹块收缩，松开工件完成一个动作循环。

　　设计这类结构的时候，首先要考虑的是安装边界的适配性，整个单元的上法兰面作为安装基准，采用内六角螺钉沉头孔的固定方式，沉头孔的位置沿法兰圆周均布，保证安装后受力均匀，不会出现偏载导致的卡滞；法兰的外轮廓做了切边处理，不是完整的圆形，一方面是为了适配安装工位的避让需求，避免和周边的其他工装部件产生干涉，另一方面也能作为安装防错的定位特征，安装时不需要额外做定位销对位，靠切边就能快速确定安装角度。内部的弹簧选型需要匹配夹持力的需求，对称布置的弹簧要保证刚度一致，不然会出现两侧夹块伸出不同步的问题，导致夹持偏心，影响定位精度；斜楔面的角度设计要兼顾力放大比和自锁特性，角度太小会导致夹紧后无法顺利复位，角度太大则会降低力的放大效率，

　　需要更大的输入推力才能达到要求的夹持力，实际设计中一般会把斜楔角度控制在8到12度之间，兼顾传动效率和复位顺畅度。夹块的滑动面做了耐磨处理的结构设计，和基体之间的配合间隙控制在0.02到0.03毫米之间，间隙太大会导致夹块晃动，影响定位重复精度，间隙太小则容易因为加工误差或者热胀冷缩出现卡滞，尤其是在机加工工位使用时，切削液和细切屑容易进入滑动间隙，设计时在夹块外侧预留了防尘密封的安装槽，可以加装密封圈阻挡杂质进入内部腔体，延长部件的维护周期。中心推杆的伸出端做了导向结构，和上法兰的中心孔配合，保证推杆动作时的同轴度，避免推杆偏斜导致斜楔面受力不均，出现单侧磨损过快的问题；侧面的油嘴接口是用来定期给内部滑动面加注润滑脂的，

　　不需要拆解整个单元就能完成维护，适配产线快速保养的需求。这类结构的实际夹持行程不需要太大，一般单侧夹块的行程在1到3毫米之间就足够满足工件的上下料避让需求，重点是保证夹持后的重复定位精度，通常可以控制在0.01毫米以内，满足精密机加工或者精密装配的工位要求。在做三维建模的时候，要重点校验各个运动部件的干涉情况，尤其是斜楔滑块和夹块、弹簧和内部腔体之间的间隙，要保证在全行程动作过程中，各个部件之间不会出现剐蹭，弹簧的压缩量要在允许的极限范围内，避免出现并圈导致的弹簧失效；安装法兰的厚度要满足受力要求，在最大夹持力下不会出现变形，保证安装基准的稳定性。很多设计人员在做这类结构的时候容易忽略弹簧的预压量设计，预压量太小会导致初始状态下夹块松动，预压量太大则会增加推杆的动作阻力，甚至导致弹簧长期处于过压缩状态，提前出现疲劳失效，合理的预压量一般是弹簧总压缩量的10%到15%，既保证初始状态下夹块的位置稳定，又不会带来过大的动作阻力。另外，整个单元的外部轮廓没有尖锐的棱角，所有的外角都做了小倒角处理，避免安装和维护过程中划伤操作人员，也减少应力集中的问题，提升壳体的结构强度。
