机用精密液压老虎钳工装夹具

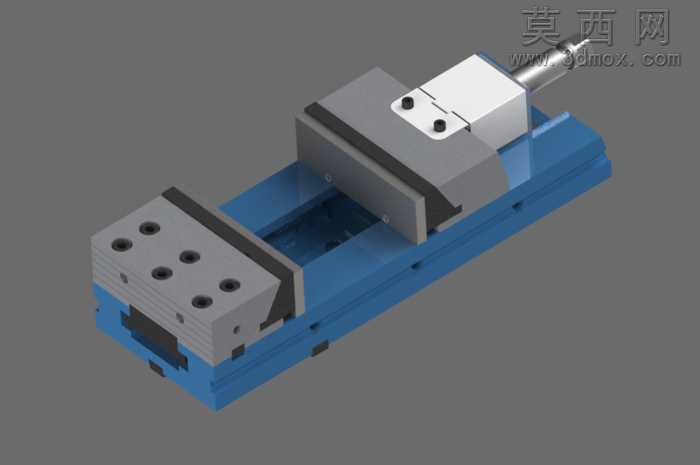

本作品为机加工场景使用的精密液压老虎钳三维模型，整体采用模块化设计思路，在三维建模过程中严格遵循机械加工工装的实际尺寸比例，对各个功能部件进行了独立建模后完成整体装配，完整还原了液压式机用虎钳的全部结构细节。建模阶段首先完成底座主体的构建，蓝色底座部分采用长条形导轨式结构，预留了与机床工作台连接的安装定位结构，导轨面做了平整化处理，保证活动钳身滑动时的平顺度，建模时对底座的加强筋结构、安装沉孔、排屑槽都做了精细化还原，没有省略实际生产中的工艺结构。固定钳身与活动钳身部分采用分体式建模，钳口部位设计了可更换的硬质钳口板，钳口板上的安装沉孔、防滑齿纹都按照实际参数绘制，保证夹持工件时的摩擦力与定位精度；活动钳身内部集成了液压驱动的进给结构，建模时还原了液压推杆、密封配合面、导向滑块的装配关系，能够直观展示液压夹紧的动作逻辑。模型的材质渲染贴合实际工业产品的视觉效果，底座部分做了喷塑蓝的哑光金属材质，钳身主体采用灰铸铁的磨砂金属质感，液压推杆部分做了光亮镀铬的金属材质区分，可更换钳口板做了淬火钢的深灰硬质金属质感，各个部件的材质边界清晰，能够直观区分不同功能的零件。结构设计上充分考虑了机加工的使用需求，钳身的滑动行程符合常规中型机用虎钳的参数，夹持范围能够覆盖常见的机加工工件尺寸，整体结构刚性通过加厚的钳身侧壁、加宽的导轨配合面来保证，避免夹紧工件时出现钳身形变影响加工精度；模型还还原了钳身的行程限位结构、液压接口的安装位，整体装配关系符合实际机械装配的公差要求，各个活动部件不存在干涉问题，能够直观展示虎钳的开合动作逻辑。设计过程中参考了实际工业级液压虎钳的成熟结构，剔除了冗余的非功能结构，保证模型简洁的同时完整保留核心功能结构，既可以作为机加工工装设计的参考模型，也可以用于机械教学中工装夹具结构的展示案例，帮助理解液压夹紧工装的工作原理与结构组成。
