十字轴式万向联轴器结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:503769
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计
  • 十字轴式万向联轴器结构三维设计

  在各类需要补偿两轴轴线偏移的传动场景中,十字轴式万向联轴器是应用极为广泛的轴系连接件,从普通输送线的动力传递,到小型机床进给机构的扭矩传输,再到部分专用设备的非同轴动力衔接,都能见到这类部件的身影。不同于刚性联轴器要求两轴严格对中的特性,这类万向联轴器可以在两轴存在角向偏移、径向偏移的工况下稳定传递扭矩,避免轴系因安装误差、运行形变产生的附加载荷损坏轴承或轴体本身。

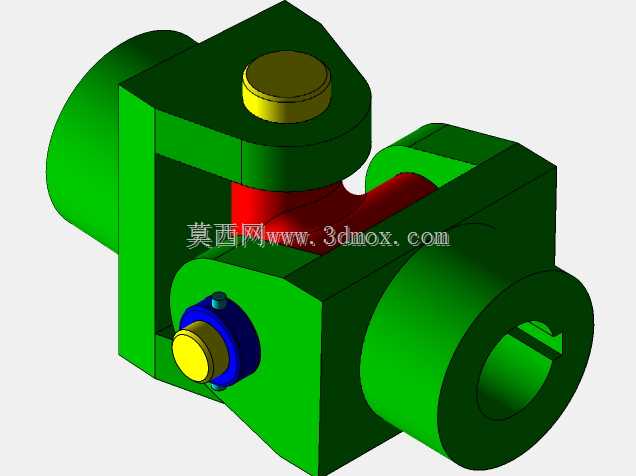

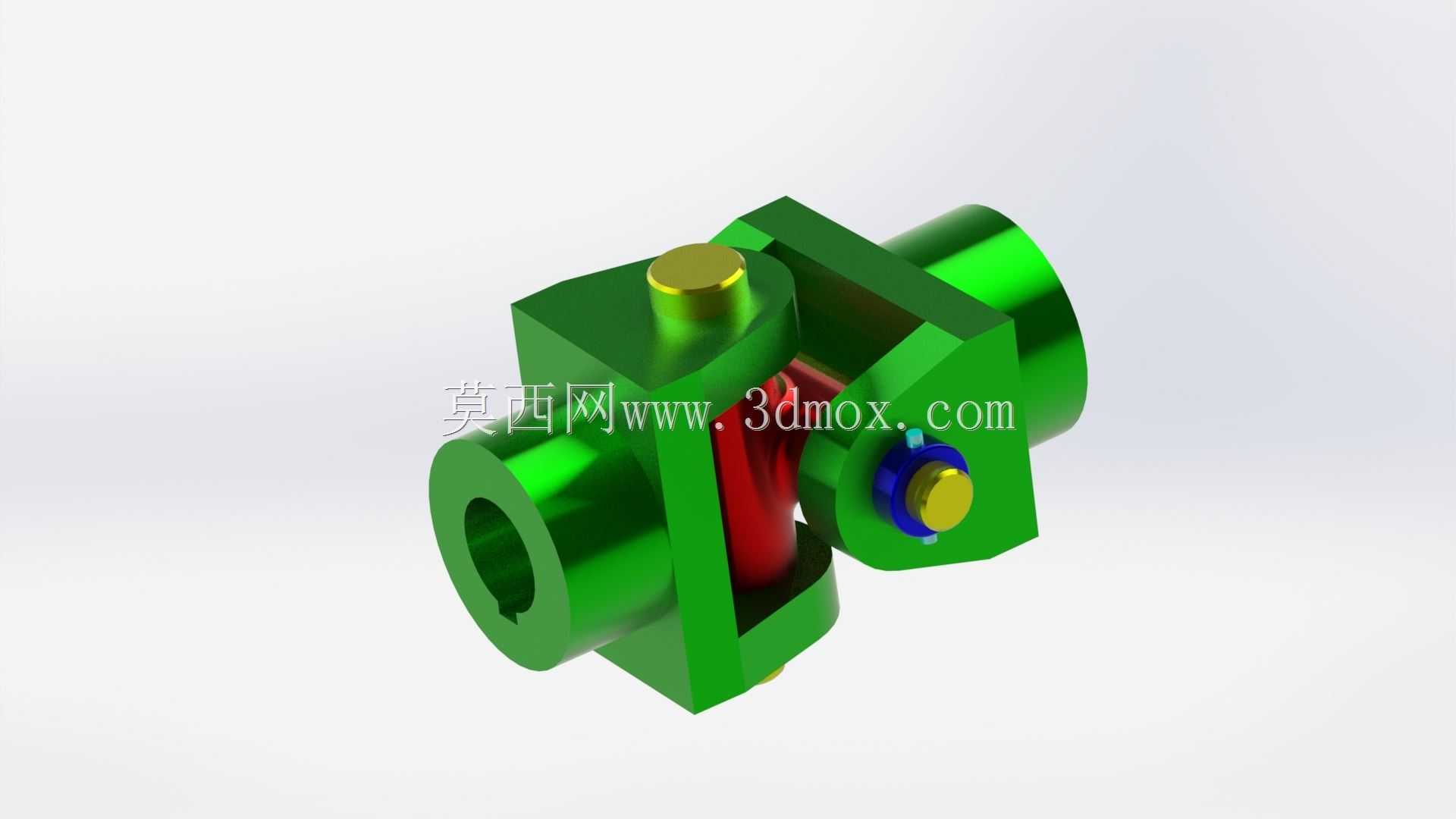

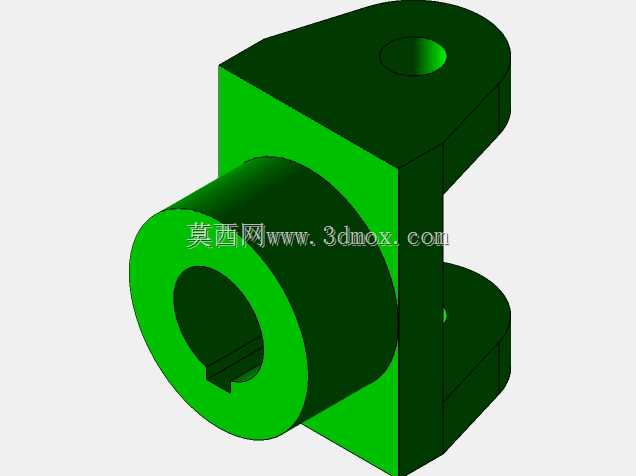

  从结构设计来看,这款万向联轴器采用分体式叉架配合十字轴的经典结构,两个对称布置的叉形接头分别对应主动轴与从动轴的连接端,叉头部位预留的轴孔可根据适配轴径做公差匹配,孔内可根据需求设置键槽来传递扭矩,避免轴与联轴器之间出现周向打滑。中间的十字轴作为核心传力构件,四个轴颈分别嵌入两个叉架的安装孔内,轴颈与叉架孔之间预留了转动间隙,保证两轴存在夹角时十字轴可以灵活转动,不会出现卡滞。十字轴的轴颈部位设计有对应的限位结构,防止运行过程中十字轴从叉架孔内脱出,同时也能控制轴向窜动量,保证传动过程的稳定性。

  实际选型应用时,首先要明确安装边界的尺寸约束:联轴器两端的轴孔直径需要与待连接的主动轴、从动轴轴径匹配,通常采用H7/k6的过渡配合,既保证装配便利性,又能避免配合过松产生的冲击。联轴器的总长度需要适配两轴端的预留间距,不能过长导致轴系悬伸量过大增加轴的弯曲载荷,也不能过短导致两轴端发生碰撞。叉架的外圆直径需要预留足够的安装空间,避免与周边的设备护罩、机架结构发生运动干涉,尤其是在两轴存在最大偏角的工况下,要校核叉架转动时的最大外轮廓轨迹,确认不会与周边部件剐蹭。

  设计建模过程中,首先要确定传递的额定扭矩范围,以此倒推十字轴的轴颈直径、叉架的截面厚度,保证在额定载荷下叉架根部不会出现应力集中断裂,十字轴轴颈的剪切强度满足工况要求。两个叉架的结构做对称设计,既可以减少加工零件的种类,降低加工成本,也能保证动平衡性能,减少高速运转时的振动。十字轴的四个轴颈要保证位置度公差,相邻轴颈的垂直度误差控制在合理范围内,否则会导致传动过程中从动轴转速波动过大,产生附加冲击载荷。叉架与十字轴的配合面需要做适当的表面硬化处理,提升耐磨性能,延长部件的使用寿命,毕竟这类联轴器在运行过程中十字轴轴颈与叉架孔之间存在持续的相对转动,磨损是主要的失效形式之一。

  在不同的应用场景下,这类联轴器的适配细节也有区别:用于正反转频繁切换的传动场景时,要适当减小叉架孔与十字轴的配合间隙,减少换向时的冲击空程;用于持续单向运转的输送类场景时,可以适当放大间隙补偿更大的安装误差,降低安装对中的精度要求。如果是用于有一定腐蚀环境的工况,叉架和十字轴的材质可以选用不锈钢材质,或者做表面防腐涂层处理,避免锈蚀导致转动卡滞。日常维护中,这类十字轴结构需要定期加注润滑脂,减少配合面的磨损,尤其是在高速运转的工况下,良好的润滑可以大幅降低摩擦温升,避免部件过早失效。

  很多刚接触传动设计的工程师容易忽略万向联轴器的等速特性,单个十字轴式万向联轴器在有角向偏移时,从动轴的转速会呈现周期性波动,偏角越大波动越明显,因此在对转速稳定性要求较高的场合,通常会成对使用这类万向联轴器,通过合理布置中间轴的相位,抵消转速波动,实现近似等速传动。这款单万向联轴器的结构更适合对转速波动要求不高、偏角不大的传动场景,比如小型设备的手动调节机构、低速输送线的动力衔接等场景,结构简单可靠,安装维护方便,成本也相对更低。建模过程中对各个配合面的公差做了合理预留,装配时可以顺利完成十字轴与叉架的组装,不会出现过盈无法装配或者间隙过大松旷的问题,各个倒角、圆角的设置也符合机械加工的工艺要求,避免出现应力集中的尖锐棱角,同时也能去除加工毛刺,提升装配的安全性。
