共挤出机料斗校准用带支架顶升装置

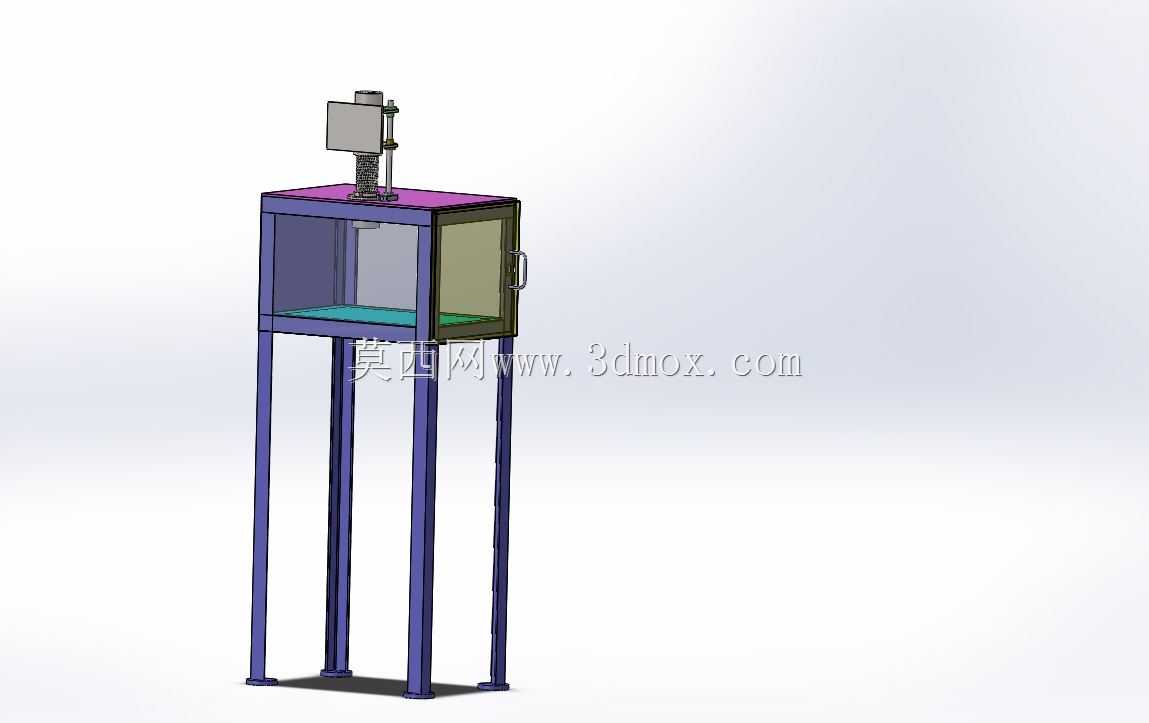

　　在塑料共挤成型生产现场，多流道共挤设备的料斗安装定位精度，直接影响不同材质熔体的进料配比稳定性，一旦料斗对接位置出现偏斜，轻则出现层厚不均、熔接痕偏移的制品缺陷，重则导致流道堵塞、进料中断的停线事故，以往产线校准料斗多采用人工撬抬配合塞尺找正的方式，不仅校准效率低，反复调整过程中还容易磕碰料斗法兰密封面，造成后续生产漏料隐患。这套带支架的顶升校准装置，就是针对共挤机料斗校准作业的痛点开发的专用工装，整套装置采用立式框架承载结构，四根方钢支腿作为主要承力构件，底部通过地脚调节块与车间地面接触，可根据现场地面平整度微调支腿高度，保证上部承载台面的水平度偏差控制在0.2mm/m以内，避免顶升过程中出现偏载卡顿。

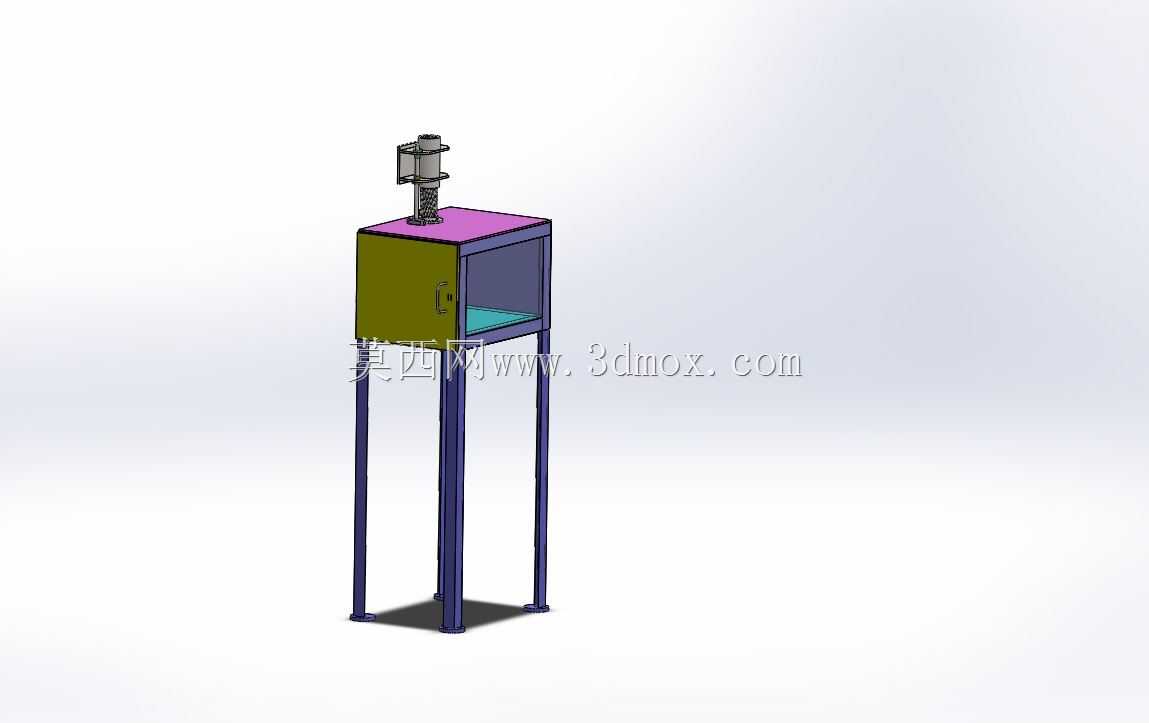

　　装置上部设置带防护围挡的操作平台，平台台面采用防滑花纹钢板铺设，围挡高度150mm，可防止校准作业过程中工具、紧固件掉落伤及下方操作人员，平台一侧设置带拉手的可开合防护门，方便操作人员近距离调整料斗对接位置，无需探身越过围挡作业，降低高空作业风险。核心顶升部件采用机械式螺旋千斤顶结构，固定安装在平台顶面的中心定位座上，定位座预留的安装孔位可适配不同规格共挤机料斗的底部连接法兰，无需额外制作过渡连接板即可完成装夹，千斤顶的顶升行程预留150mm调节余量，可覆盖目前主流规格共挤机料斗的安装高度差，顶升螺杆表面做淬硬处理，硬度达到HRC45-50，长期承受偏载载荷也不会出现螺纹变形、顶升卡滞的问题。

　　设计阶段特意将千斤顶的操作手轮设置在平台侧方的悬臂支架上，操作人员站在平台侧面即可转动手轮完成顶升高度微调，无需俯身探到料斗下方操作，每转动手轮一圈对应的顶升进给量为1mm，配合平台上粘贴的刻度标尺，可精准控制顶升高度，找正精度可达0.1mm，完全满足共挤料斗的对接同轴度要求。框架支腿之间设置三层横向加强拉杆，分别位于支腿底部、中部以及平台下方位置，拉杆与支腿采用满焊连接，焊后做去应力处理，避免长期承重后框架出现焊接变形，整套装置的安装边界尺寸控制在800mm800mm1800mm以内，可直接放置在共挤机进料侧的预留操作空间内，无需对现有产线布局做改造，也不需要额外打膨胀螺栓固定地面，移动时可通过叉车叉取支腿底部的叉车位完成转场，

　　适配多台共挤机轮流校准作业的需求。实际作业过程中，先将待校准的料斗吊装到千斤顶顶部的定位法兰上完成初步固定，转动手轮将料斗顶升到接近共挤机进料口的高度，通过微调千斤顶的顶升高度，配合水平仪检测料斗法兰的水平度，待料斗法兰与设备进料口法兰完全贴合、螺栓孔完全对正后，即可穿入连接螺栓完成紧固，整个校准过程仅需两名操作人员配合，15分钟内即可完成全部找正作业，相比传统人工撬抬的作业方式，校准效率提升60%以上，同时完全避免了料斗磕碰、人员挤伤的安全隐患。考虑到共挤生产车间可能存在少量原料挥发的腐蚀性气体，整套装置的金属构件表面都做了喷塑防腐处理，千斤顶的外露传动部位加装了可伸缩的防尘护套，防止粉尘、原料颗粒落入螺纹间隙造成传动卡顿，日常维护仅需定期在螺纹部位涂抹锂基润滑脂即可，无需复杂的保养流程，可长期在车间生产环境下稳定使用。
