汽车前挡传统刮臂式雨刮总成结构

　　这套雨刮总成主要适配乘用车辆前挡风玻璃的刮净需求，日常行驶中遇到降雨、扬尘、路面溅污附着在玻璃表面时，整套机构通过联动摆臂带动刮片沿玻璃曲面做往复扇形摆动，将玻璃表面的水膜、浮尘、污渍均匀刮除，保证驾驶员前方视野清晰，避免因视线受阻引发行驶安全隐患。整套结构的设计首先围绕挡风玻璃的曲面曲率做匹配，刮臂的摆动角度、刮片的压紧力都经过反复校核，确保刮片胶条全程贴合玻璃弧度，不会出现局部漏刮、跳刮的问题。从结构组成来看，整套总成包含主摆臂、联动连杆、刮臂支架、胶条压片几个核心部分，联动连杆采用多节点铰接设计，将单一输入的旋转运动转化为两组刮臂的同步往复摆动，铰接位置预留了合理的配合间隙，既保证运动过程无卡滞，

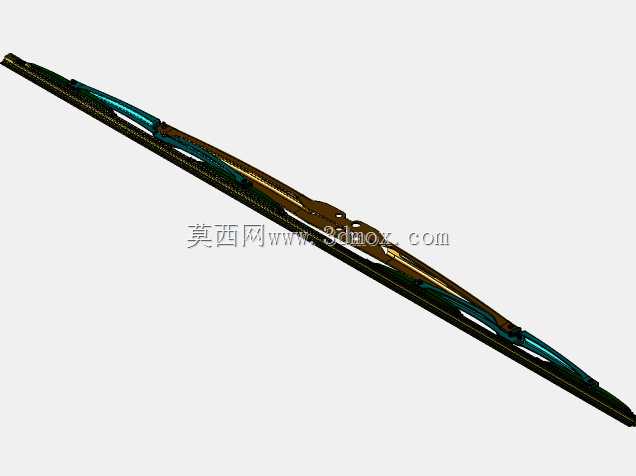

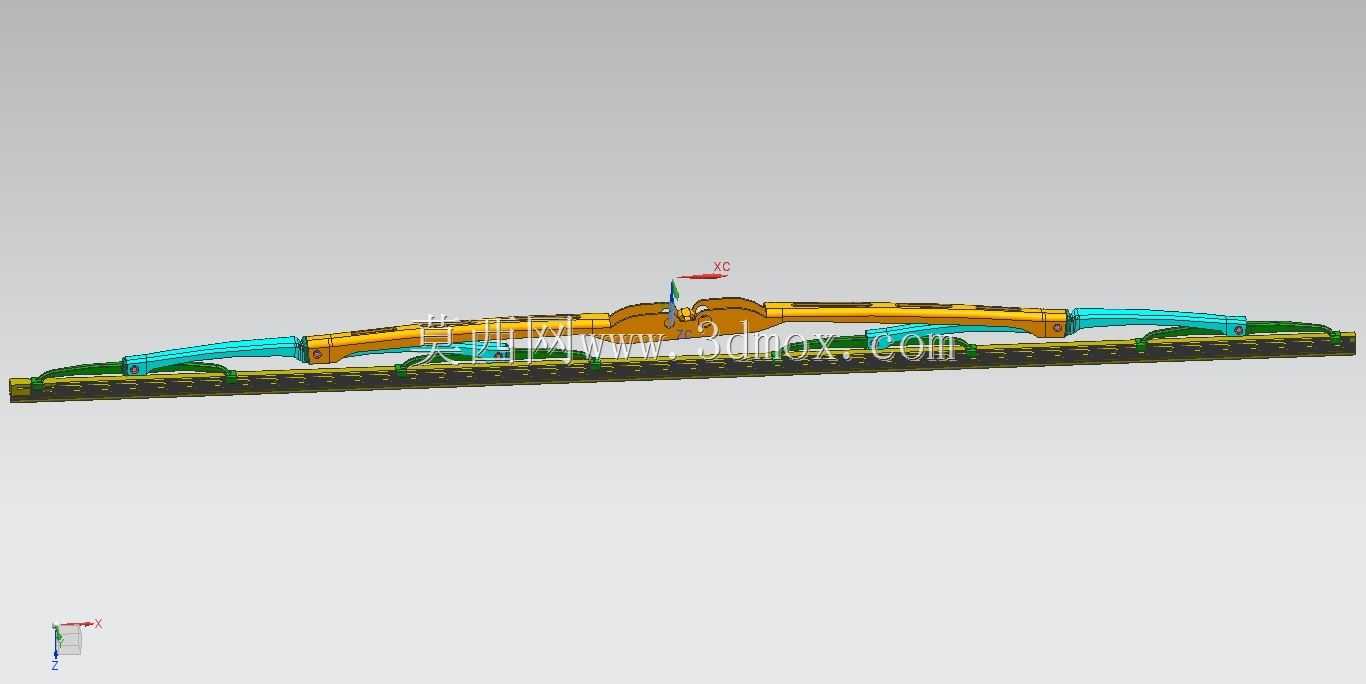

　　也能抵消长期运行带来的磨损余量。刮臂部分内置扭簧结构，持续给刮片施加垂直于玻璃表面的下压力，压力值经过标定，既不会因压力过大导致胶条过度磨损、电机负载过高，也不会因压力不足在高速行驶时被气流吹起导致刮净度下降。设计过程中首先要确认安装边界：总成的固定基座位于前挡风玻璃下方的集雨板位置，安装孔位的间距、基座的高度都需要和车身钣金的预留位置完全匹配，刮臂的长度需要结合玻璃的横向刮扫范围确定，保证刮扫区域覆盖驾驶员主视野区95%以上的面积，同时不会在摆动极限位置碰到A柱饰板或者玻璃下沿的密封胶条。刮片部分采用多段式压爪结构，每个压爪独立对胶条施压，能更好地适配玻璃的双曲面造型，避免普通单压条刮片在玻璃曲率变化大的位置出现贴合缝隙。

　　整套机构的运动轨迹需要做运动干涉校核，确认两个刮臂在全行程摆动过程中不会发生互相碰撞，也不会和玻璃下方的通风盖板、喷水嘴等周边部件产生运动干涉。在实际装车场景中，这套总成还要适配不同的工况：低温环境下胶条不会因硬化失去弹性，高速行驶时刮臂不会因气流抬升，长期往复摆动时铰接位置的磨损量控制在合理范围内，保证全生命周期内的刮净效果。
