带法兰安装座圆柱导向衬套结构

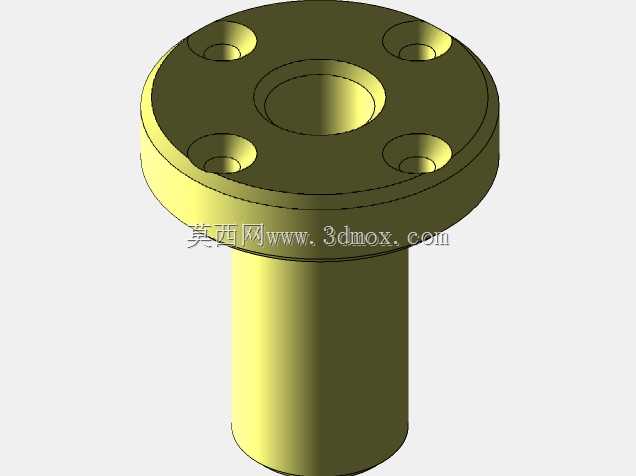

　　这款带法兰结构的导向衬套，是冲压模具、自动化装配工位、精密滑台机构中极为常用的导向定位零件，日常工况中主要承担滑动副的导向承载、运动轨迹约束功能，避免往复运动的轴类部件出现径向窜动、偏磨卡滞问题。从结构设计来看，上部采用圆形法兰盘作为安装定位基准，法兰端面上均匀分布四个沉头安装孔，安装时可直接通过内六角螺钉将衬套固定在安装基板面上，沉孔结构能够保证螺钉头完全沉入法兰端面以下，不会突出安装面干涉其他部件的运动行程，四个安装孔采用90度等分排布，安装受力均匀，不会出现单侧压紧导致的衬套偏斜问题。下部为等直径圆柱导向段，内孔为光滑通孔，作为滑动配合面，内孔与导向轴的配合公差通常根据使用场景选取H7/g6或者H8/f7间隙配合，

　　既保证运动顺畅无卡滞，又能控制径向间隙在合理范围，保证导向精度。设计时法兰盘的厚度需要根据衬套承受的侧向载荷核算，避免安装压紧时法兰出现变形，导向段的长度需要根据导向行程确定，通常导向段长度要大于最大行程的1.2倍，保证运动全程都有足够的配合面支撑，防止运动末端出现翘头偏斜。这类衬套的安装边界需要注意，安装基板上需要加工与圆柱导向段匹配的定位沉孔，沉孔与导向段采用小间隙配合，安装时先将导向段插入基板沉孔完成预定位，再锁紧法兰螺钉，能够有效保证衬套安装后的同轴度，避免因安装误差导致的导向卡滞。实际应用中，这类衬套常搭配淬火导向轴使用，衬套本体可根据工况选用锡青铜、轴承钢或者带自润滑涂层的铜合金材质，

　　低速轻载场景也可采用45号钢调质处理后内孔研磨使用，内孔表面粗糙度需要控制在Ra0.8以下，降低滑动摩擦阻力，减少长期运行的磨损量。在多工位级进模中，这类导套通常和导柱配对使用，为上下模的合模运动提供精密导向，保证凸凹模的配合间隙均匀，避免啃模损伤；在自动化移栽机构中，这类衬套可作为直线运动的导向支撑，为滑台的升降、平移运动提供稳定的轨迹约束，相比直线轴承成本更低，在重载、多粉尘的恶劣工况下适应性更强，日常维护只需定期在衬套油槽内加注润滑脂即可，无需复杂的保养操作。
