蝶形翼形手拧紧固螺母结构设计

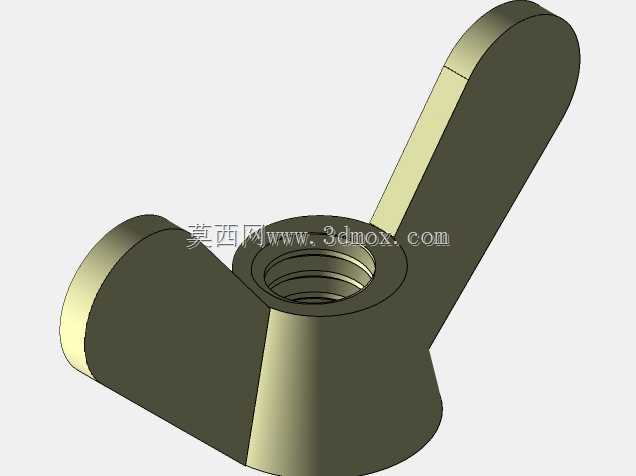

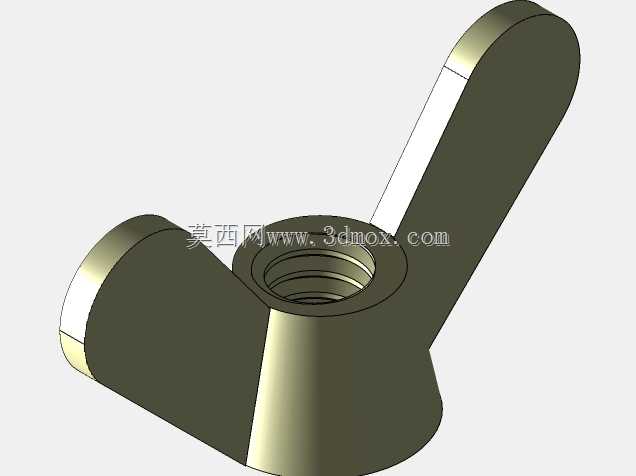

　　日常做设备维保、工装夹具调试的时候，最常碰到需要徒手拆装紧固件的场景，这时候翼形螺母的优势就完全体现出来了，不需要借助扳手、螺丝刀这类额外工具，直接用手指捏住两侧的翼片施力就能完成拧紧或者松脱操作，在需要频繁拆装、调整位置的工位上，能省下不少找工具、套紧固件的辅助时间。做这个翼形螺母的三维结构时，首先要考虑的是手动施力的力矩边界，两侧翼片的延伸长度不能过短，否则手指捏持的时候力臂太短，很难拧到足够的预紧力，也不能过长，不然会超出安装空间的边界，容易和周边的管线、结构件发生干涉，翼片的边缘做了圆弧过渡处理，避免徒手操作的时候割伤手指，握持的接触面也做了适配指腹的弧度，长时间拧动也不会有明显的硌手感。

　　中间的螺纹段是整个零件的核心受力部分，建模的时候严格匹配对应规格的普通公制螺纹参数，螺纹的有效啮合长度要满足常规的紧固要求，避免螺纹啮合圈数不足导致滑牙、连接失效的问题，螺母主体和两翼的连接位置做了加厚的圆角过渡，这里是应力集中的高发区域，要是过渡太突兀，拧紧的时候施力过大很容易出现翼片根部断裂的情况。从安装适配的角度来说，这类翼形螺母大多用在低载荷、需要频繁调整的连接位置，比如设备的检修盖板固定、工装的快速定位压块、小型仪器的外壳紧固、管路的临时固定支架这些场景，不需要很大的锁紧力矩，重点是拆装效率。建模的时候特意把两翼的对称度公差控制在了合理范围内，保证拧动的时候两侧受力均匀，不会出现单边卡滞、施力偏斜的问题，

　　底部的支撑面做了平整处理，拧紧之后能和被连接件的表面完全贴合，不会出现压偏、局部应力过大压坏工件表面的情况。考虑到实际使用中可能碰到的狭小安装空间，两翼的厚度也做了优化，在保证结构强度足够承受手动拧紧力矩的前提下，尽可能压缩厚度尺寸，让整个螺母的外轮廓更紧凑，能适配更多安装空间受限的使用场景，不会因为翼片太厚导致旁边的零件没法正常装配。
