多节铰接传动链环结构设计

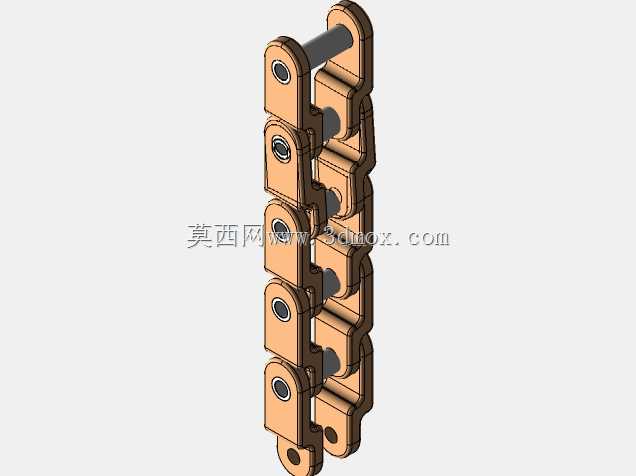

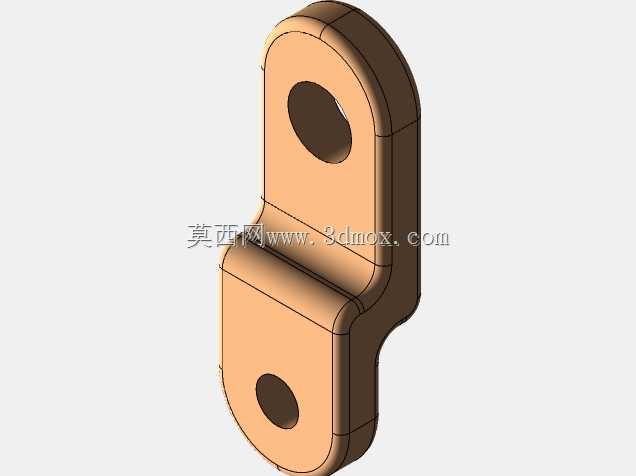

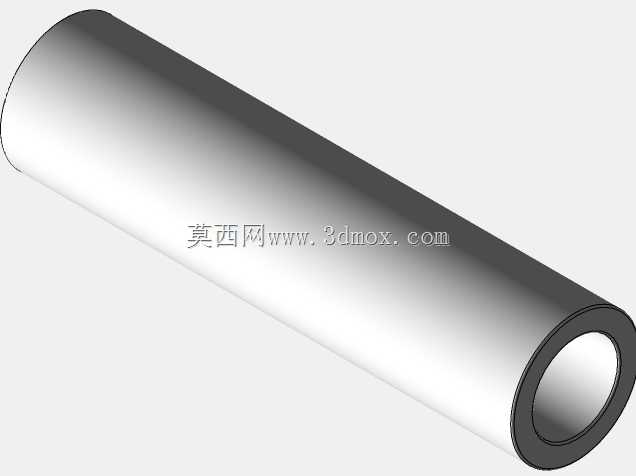

　　这类多节铰接链环是传动输送场景中极为常用的受力构件，日常在刮板输送机、板式给料机、重载输送线以及部分轻工机械的步进传动机构中都能见到它的应用，区别于普通滚子链，这种链节采用一体化板式铰接结构，单节承载能力更强，抗冲击载荷的表现更优，适合低速重载的传动工况，能够在多粉尘、有少量颗粒杂质的作业环境下保持稳定的传动性能，不会像精密滚子链那样因为杂质进入铰接缝隙出现快速卡滞磨损。从结构设计逻辑来看，每一节链板都采用对称式开孔设计，相邻链节通过圆柱销轴实现铰接，销轴与链板孔采用间隙配合，保证链节弯折时的转动自由度，同时销轴两端做限位处理，避免作业过程中销轴轴向窜动脱落；链板外形做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变拉拽载荷时，

　　能有效降低孔位边缘的应力集中系数，延长链环整体的疲劳使用寿命。在安装边界上，这类链环的单节长度、铰接孔中心距都有固定的公差要求，装配时需要保证相邻链节的转动平面共面，避免出现侧向别劲的情况，否则会在运行过程中出现偏磨，快速损耗销轴与链板孔的配合面；链环整体的宽度尺寸需要匹配配套的链轮齿槽宽度以及导轨导向槽的尺寸，安装时要预留合适的张紧余量，过紧会增大运行阻力加快铰接部位磨损，过松则会在传动过程中出现跳齿、晃荡的问题，影响传动精度。不同于精密传动用的链条，这类链环的铰接部位没有设计密封结构，日常维护时可以定期在铰接缝隙处加注润滑脂，降低转动副的摩擦阻力，在输送高温物料的工况下，还可以更换耐热材质的链板与销轴，适配不同的作业环境需求。设计建模过程中，需要重点校核链板开孔处的抗拉强度、销轴的抗剪切强度，同时要模拟链节绕链轮转动时的最小弯折半径，避免相邻链板转动时出现结构干涉，保证链环在整个传动行程中都能顺畅弯折，不会出现卡滞问题。
