往复式动力设备用蒸汽机十字头结构设计

　　在往复式发动机、往复式压缩机这类依靠曲柄滑块机构实现运动形式转换的设备中，十字头是承担侧向力消解、运动导向核心作用的关键部件，其结构设计合理性直接决定整机运行的稳定性与缸体使用寿命。这类部件的核心应用场景集中在冲程与缸径比值偏小的动力设备中，若省略十字头结构直接将活塞与连杆铰接，连杆摆动过程中产生的侧向分力会直接作用在活塞与气缸壁接触面，不仅会造成缸壁异常磨损、活塞偏磨漏气，大载荷工况下甚至会出现活塞卡滞、连杆撞缸的恶性故障，直接阻断动力输出路径。

　　从功能实现逻辑来看，十字头的核心作用是完成两个运动维度的解耦：沿气缸轴线方向的直线往复运动通过十字头滑履与机身导轨的配合实现精准导向，将活塞承受的气体作用力平稳传递给连杆；连杆绕十字头销的摆动动作被限制在十字头的铰接腔体内，摆动产生的侧向力全部由十字头本体传递到机身导轨面，完全隔绝侧向力对活塞组件的影响，让活塞仅承受轴向载荷，大幅降低活塞与缸壁的磨损速率。

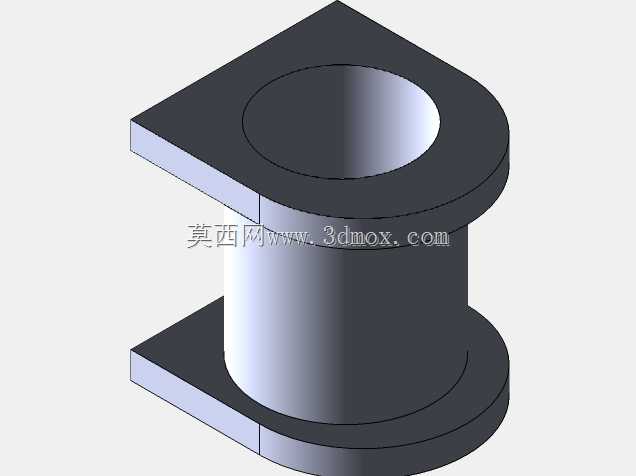

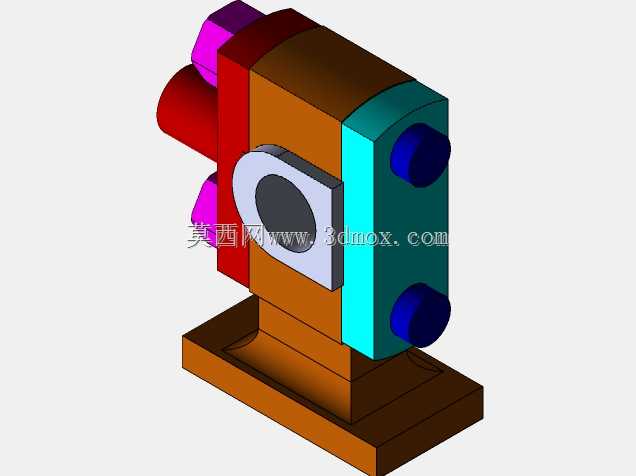

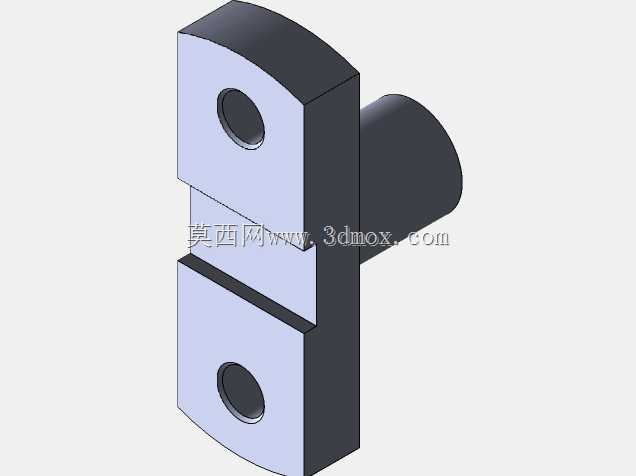

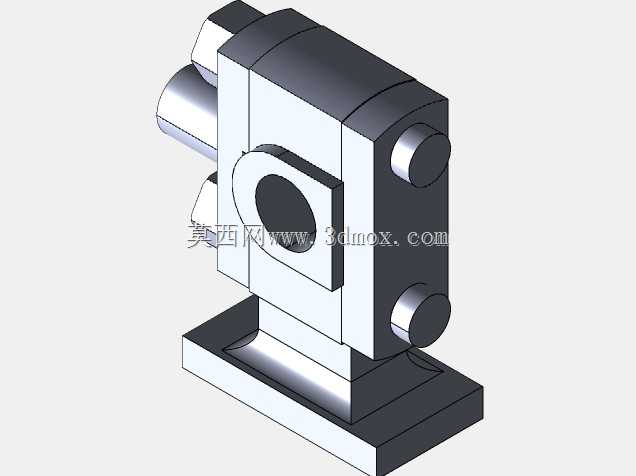

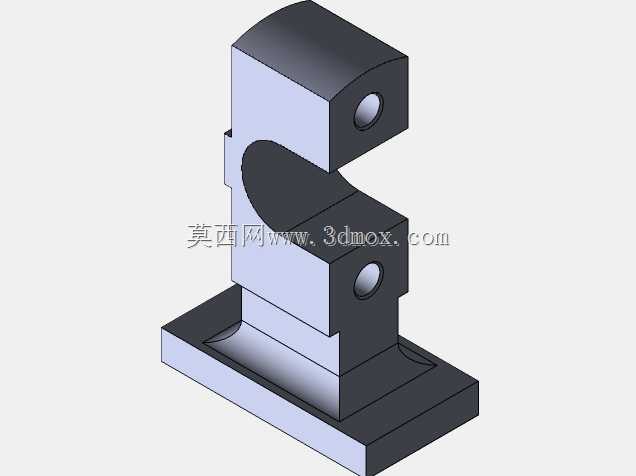

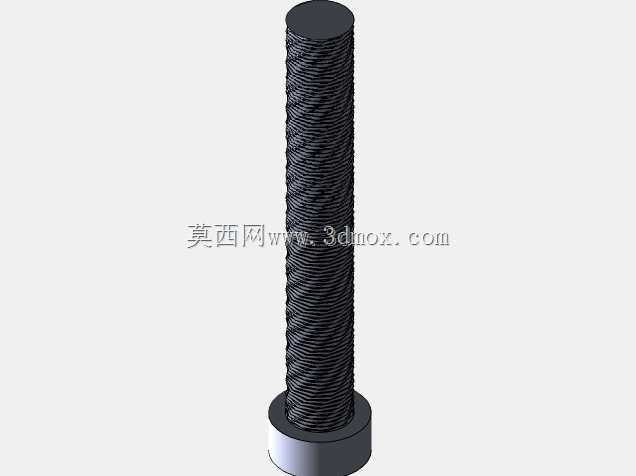

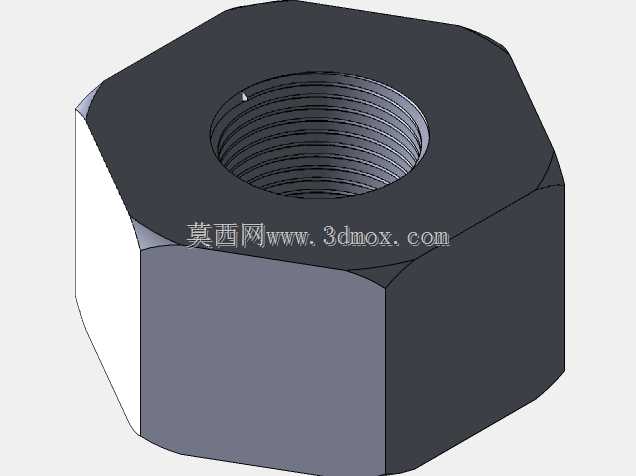

　　在结构设计层面，该十字头采用分体式组合结构，主体为带安装底座的箱式承力结构，底座设置有与机身导轨适配的安装基准面，可通过紧固件实现与滑履组件的刚性连接，保证运动过程中导向间隙稳定。十字头朝向活塞的一端设置有同轴的活塞杆连接接口，采用锁紧结构实现活塞杆与十字头的刚性固连，保证轴向力传递无间隙；朝向连杆的一侧设置有十字头销安装孔位，孔位轴线与活塞杆轴线垂直共面，保证连杆摆动过程中力的传递方向始终处于设计平面内，避免附加弯矩产生。本体两侧设置有对称的销孔端盖安装位，通过端盖实现十字头销的轴向定位，防止运行过程中销子窜出刮蹭机身导轨。

　　设计过程中需要严格匹配的核心边界参数包括：十字头的纵向总长度必须与设备冲程长度适配，保证活塞运行到上下止点位置时，十字头始终有足够的导向面与导轨配合，不会出现导向脱空的情况；十字头销的直径、铰接孔的配合公差需要根据最大爆发压力、连杆最大摆角对应的侧向力载荷计算确定，保证铰接部位的比压在材料许用范围内，避免出现铰接面烧蚀、异常磨损；滑履的导向面宽度、与导轨的配合间隙需要根据设备运行线速度、润滑方式确定，间隙过小会出现热胀卡滞，间隙过大则会造成运动过程中横向冲击，产生异常振动与噪音。此外，十字头的整体重量需要做动平衡校核，尤其是高转速往复设备中，过大的往复运动质量会增大惯性力，提升整机振动水平，因此在保证结构强度的前提下，通常会对非承力部位做轻量化处理，在不降低刚性的前提下控制运动件重量。
