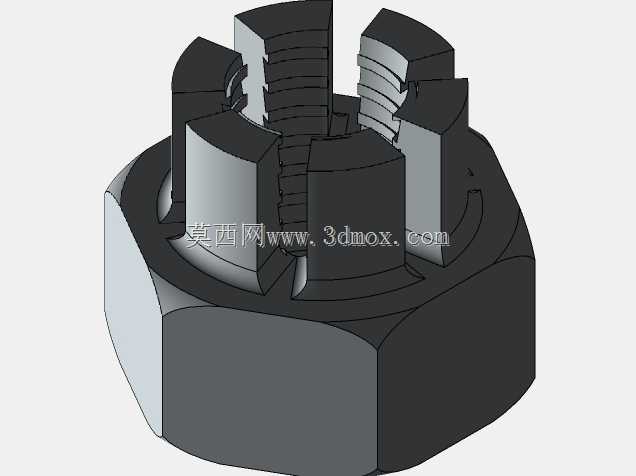

卡斯特开槽锁紧城堡式六角螺母结构

　　这类带开槽结构的六角锁紧螺母，常被应用在存在持续振动、交变载荷的机械连接场景中，比如行走机构的轮轴连接、传动系的杆端定位、重载设备的销轴锁紧位置，能有效规避普通螺纹副在振动工况下出现的自松退问题，保障连接副的长期锁紧可靠性。从结构设计逻辑来看，其下部保留了标准六角螺母的主体外形，可适配常规开口扳手、套筒扳手的拧紧作业，不需要额外定制专用装拆工具，能适配现有通用装配工装的使用需求，上部均匀分布的轴向开槽，是为了配合螺杆端部的径向销孔使用，装配完成后将开口销穿过开槽与螺杆销孔，就能形成机械锁止结构，完全阻断螺纹副相对转动的可能，相比仅靠摩擦力锁紧的防松螺母，在强冲击、高频率振动的工况下锁止冗余度更高。

　　设计过程中需要重点匹配几个核心尺寸边界：首先是下部六角的对边尺寸、厚度要和对应公称直径的标准螺母保持一致，保证现有装配空间、扳手工位能直接兼容，不需要对周边连接结构做额外改型；上部开槽的宽度要适配对应规格开口销的直径，开槽的深度要保证开口销穿入后能完全卡入槽内，不会在运行过程中被其他部件剐蹭脱出，开槽的数量和分布角度要和螺纹公称直径的标准系列匹配，保证拧紧到规定预紧力矩后，至少有一个槽能和螺杆上的销孔对齐，减少装配时的反复调整工作量。内螺纹的公差带要和适配的外螺纹精度匹配，保证螺纹旋合的顺畅度，同时兼顾预紧后的接触应力分布，避免螺纹牙型受力不均出现早期滑牙。这类螺母的安装需要注意，预紧力矩要达到对应规格螺纹的规定值，

　　不能因为要对齐销孔就欠预紧，否则会导致连接副初始预紧力不足，即便穿了开口销，也会因为部件间存在相对窜动磨损销孔和开槽结构，最终引发连接失效。日常选型时，除了匹配螺纹公称直径，还要确认开槽的位置尺寸是否适配对应销轴的安装位置，避免出现螺母拧紧到位后，开槽位置和销孔错位量过大，无法穿入开口销的问题。
