内嵌尼龙圈六角防松锁紧螺母结构

　　日常做设备结构装配时，螺纹连接的防松一直是振动工况下必须优先考量的设计点，这款内嵌尼龙圈的六角锁紧螺母，是目前量产设备里应用覆盖率极高的一类防松紧固件。从实际使用场景来看，不管是商用车底盘的悬挂连接部位、工业流水线的振动输送模组、小型农机的外露传动件固定，还是户外光伏支架的杆件连接，只要存在持续交变载荷、设备启停带来的冲击振动，普通六角螺母很容易出现螺纹副咬合失效、沿轴向回转松脱的问题，严重时甚至会引发连接件脱落、设备运行故障，这类带非金属嵌件的锁紧螺母，刚好能填补普通标准螺母在防松性能上的短板。

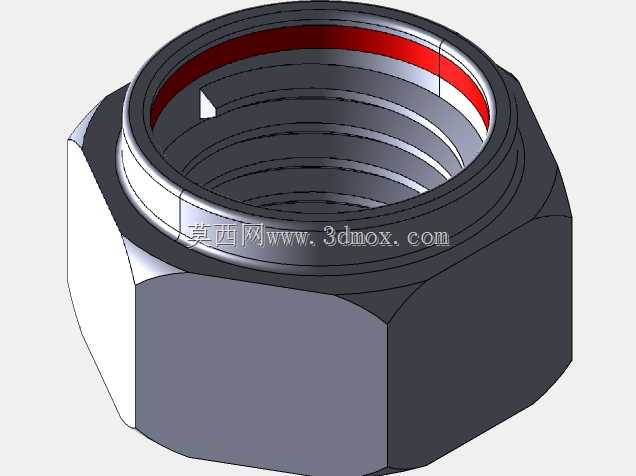

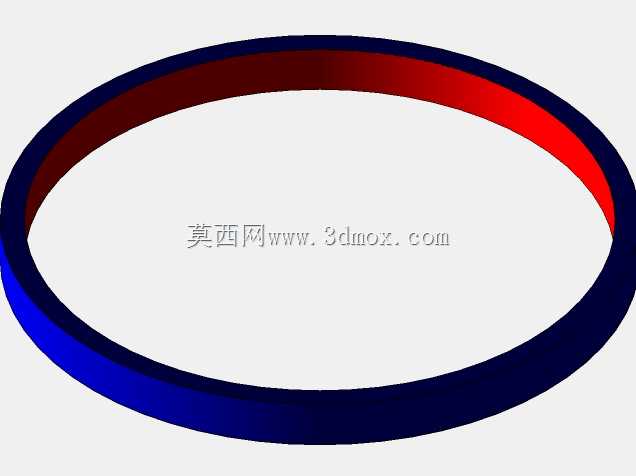

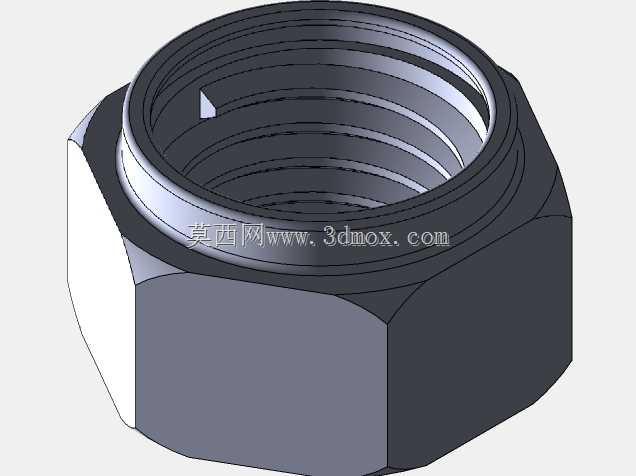

　　从结构设计逻辑来看，这款螺母的主体外形沿用了标准GB/T6170六角螺母的外部轮廓，对边宽度、对角尺寸、六角头部的倒角参数都和同规格普通外六角螺母保持一致，这就意味着现场装配时不需要更换配套的套筒、扳手工具，现有常规的拧紧工装就能直接使用，不会额外增加装配端的工具采购成本。螺母上端内嵌的尼龙圈是实现防松功能的核心结构，这个尼龙圈的内径比配套螺栓的螺纹小径略小，当螺栓拧入螺母时，尼龙材料会被外螺纹挤压产生弹性形变，紧密填充在螺纹牙型的间隙当中，产生足够大的径向抱紧力，同时尼龙材料本身的阻尼特性，能抵消振动传递到螺纹副上的回转力矩，就算设备长期处于高频振动状态，螺母也不会出现自行回转松脱的情况。和金属嵌件的锁紧螺母相比，尼龙嵌件的版本不会刮伤螺栓表面的镀锌、达克罗防腐层，反复拆装数次之后依然能保持稳定的防松性能，在需要定期维护拆装的设备部位适配性更强。

　　做三维建模的时候要特别注意几个安装边界的细节：首先是尼龙嵌件的安装槽深度，要保证尼龙圈压入后上端面和螺母上端面齐平，不能突出螺母端面，否则拧紧时会出现尼龙圈被压溃、防松失效的问题；其次是螺母内螺纹的起始端要做足够大的导入倒角，方便螺栓顺利拧入，避免装配时螺栓牙顶刮伤尼龙圈内孔，影响抱紧效果；另外六角部分的棱边要做0.5mm左右的倒钝处理，避免装配和搬运过程中锐边划伤操作人员，也能减少电镀、表面处理时的应力集中问题。选型时要注意，这类尼龙嵌件锁紧螺母的工作温度上限一般在100摄氏度左右，如果是靠近发动机排气端、高温烘道内部的连接部位，就需要替换成全金属锁紧螺母，避免尼龙材料高温软化失去防松能力。安装时的拧紧力矩要参考同规格普通螺母的力矩值，不能因为有防松圈就过度拧紧，否则会导致尼龙圈过度剪切变形，后续重复使用时防松性能会大幅下降。
