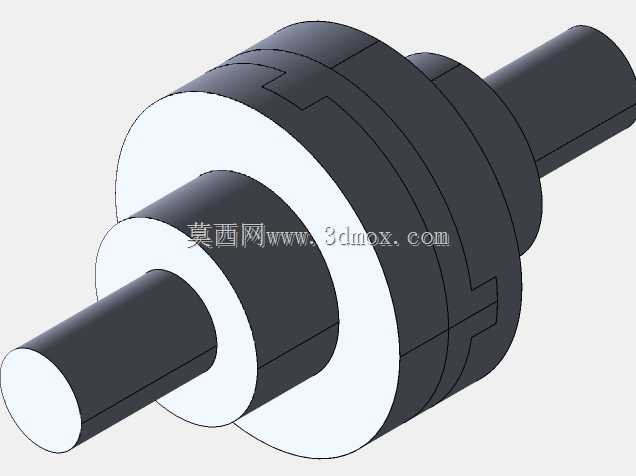

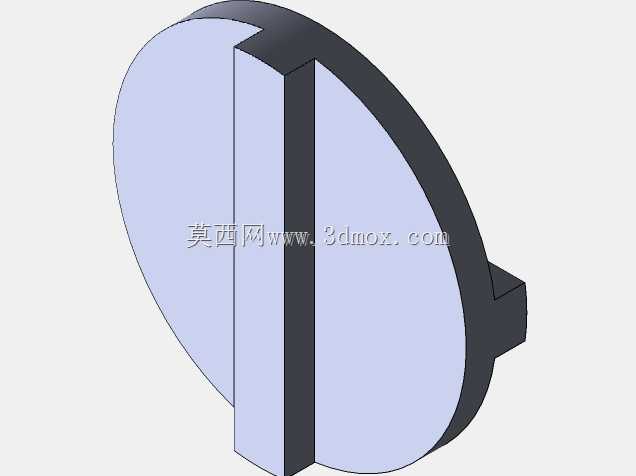

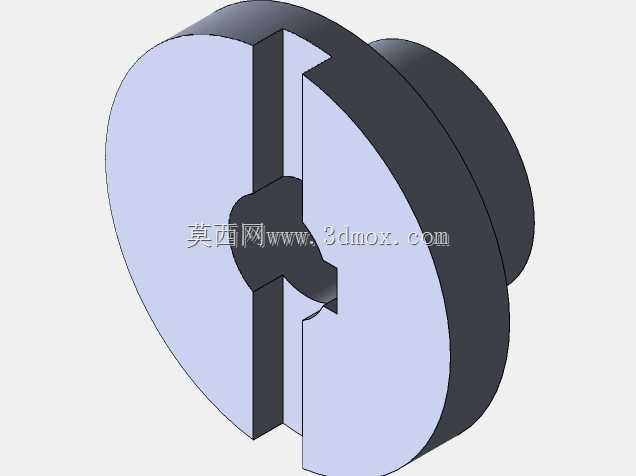

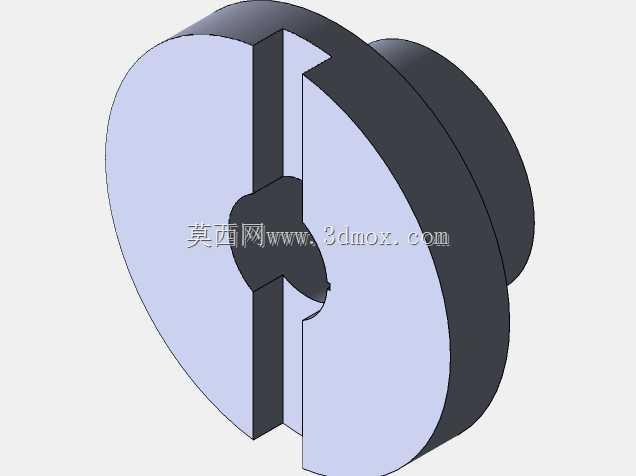

这类十字滑块结构的联轴器,常被应用在中小功率传动的轴系对接场景中,比如轻工输送线的驱动端连接、小型机床进给轴的动力衔接、纺织机械的辊筒轴对接,都能见到这类结构的身影,它的核心作用是补偿两连接轴之间的径向偏移,弥补安装过程中无法完全消除的同轴度误差,避免轴系因刚性对接产生额外的弯曲应力,延长轴承与轴件的使用寿命。从结构设计逻辑来看,它没有采用弹性元件来实现偏移补偿,而是通过中间圆盘与两侧法兰的滑动配合完成位移补偿,两侧的对接法兰分别固定在主动轴与从动轴的轴端,每个法兰端面都开设有贯通的矩形凹槽,两个法兰安装时凹槽方向呈90度垂直布置,中间的浮动圆盘两侧各设置有两个矩形凸榫,两侧凸榫同样呈90度垂直排布,分别嵌入两侧法兰的凹槽内,
当轴系转动存在径向偏移时,中间圆盘的凸榫可以在法兰凹槽内沿槽向滑动,自动适配两轴的位置偏差,不会出现卡滞或附加载荷过大的问题。在安装边界的设计上,法兰的轴孔需要根据对接轴的直径做适配加工,轴孔与轴的配合通常选用过渡配合,通过平键实现周向固定传递转矩,法兰的外圆尺寸需要根据传递转矩的大小核算壁厚,避免转矩传递过程中法兰出现开裂变形,中间圆盘的厚度需要结合允许的最大径向偏移量设计,凸榫的高度要匹配凹槽的深度,保证滑动过程中不会出现脱榫问题,同时凸榫与凹槽的配合面需要预留合理的间隙,既要保证滑动顺畅,也要避免间隙过大导致传动过程中出现冲击。这类联轴器的结构相对简单,加工难度低,不需要特殊的加工设备就能完成制造,日常维护也比较方便,
只需要定期在滑动配合面加注润滑脂,就能降低滑动磨损,延长整体使用寿命,它不适合高速重载的传动场景,因为中间圆盘的滑动在高速下会产生较大的磨损与发热,更适合转速不高、载荷平稳、两轴安装存在一定径向偏差的传动场合,在选型时需要核算最大允许转矩与最高工作转速,确保参数匹配实际工况需求,同时要注意安装时两轴的角向偏移不能超出设计允许范围,否则会加剧滑动面的磨损,影响传动稳定性。
