双槽式多楔带传动滑轮结构设计

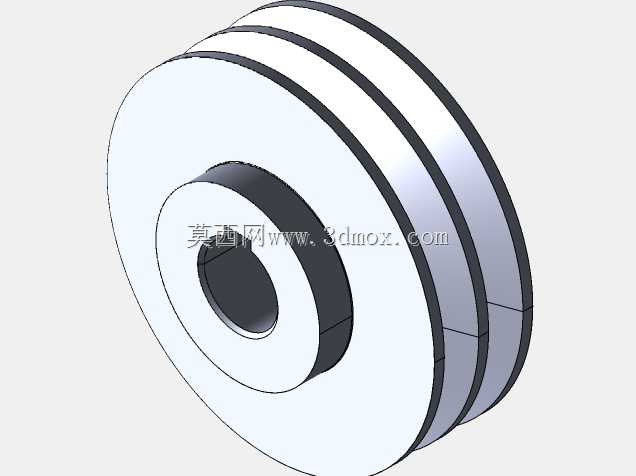

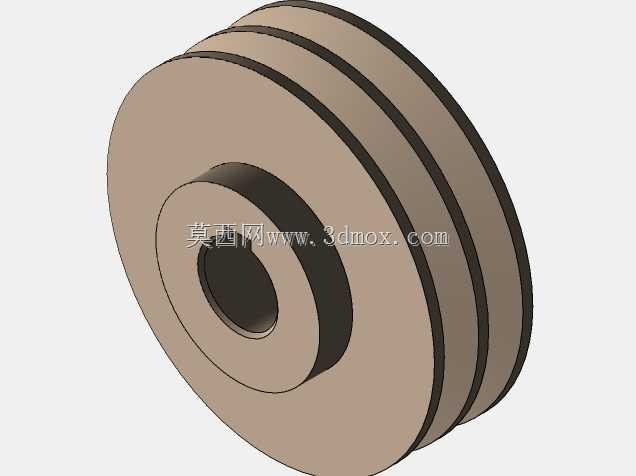

　　这类多槽滑轮常被用在中小功率的动力传递场景中，比如轻工输送线的张紧端、小型设备的动力分路输出位置，还有部分需要双线同步传动的工装夹具动力端，相比单槽滑轮，它能在不增加轴向安装空间的前提下，同时带动两根传动带运行，或是通过双槽的错位设计实现带传动的张紧自补偿，减少运行过程中皮带跳齿、打滑的概率。从结构设计上看，该滑轮采用了等槽宽等槽距的对称布局，轮缘处的槽型截面匹配标准多楔带的楔角参数，槽底做了小圆角过渡，避免皮带运行时反复弯折产生的应力集中，延长皮带的使用寿命；轮毂部分采用了阶梯孔设计，中间的通孔用于穿过安装轴，孔壁与轴的配合公差选取过渡配合区间，既保证传动时的同轴度，也方便后期维护时的拆装作业，轮毂与轮辐之间做了等厚度的圆弧过渡，

　　没有尖锐的应力集中棱边，能承受传动过程中产生的径向载荷与少量的轴向窜动载荷。在安装边界上，该滑轮的轴向总厚度控制在紧凑区间，适合安装在支架间距有限的传动工位，轮缘的外径尺寸适配常规线速度下的传动比需求，不需要额外加大安装位的避让空间，轮体两侧的端面做了精车处理，安装时可以靠轴肩或者轴用挡圈直接定位，不需要额外加装定位套，简化了装配流程。实际使用中，这类多槽滑轮既可以作为主动轮连接电机输出轴，也可以作为从动轮布置在传动链路的末端，当用于链条配套的传动系统时，双槽的结构还能分别布置传动带与张紧带，实现动力输出与张紧调节的功能集成，不需要额外单独设置张紧轮，减少整个传动机构的零件数量，降低设备的整体故障率。

　　设计过程中需要重点校核轮槽的表面粗糙度，粗糙度过高会加速皮带的磨损，过于光滑则容易出现打滑丢转的问题，同时要保证两个轮槽的同轴度误差控制在允许范围内，避免运行时两根皮带的线速度不一致，导致皮带偏磨、传动异响等问题；轮毂的键槽位置需要与轮槽的对称中线对齐，保证传动时的受力均匀，避免长期运行后出现轮体偏摆的情况。
