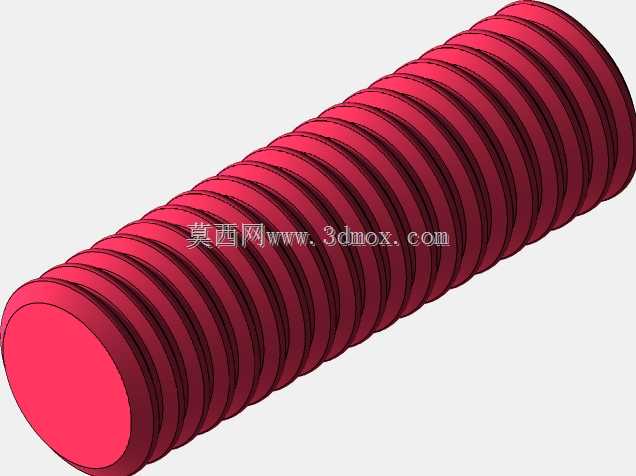

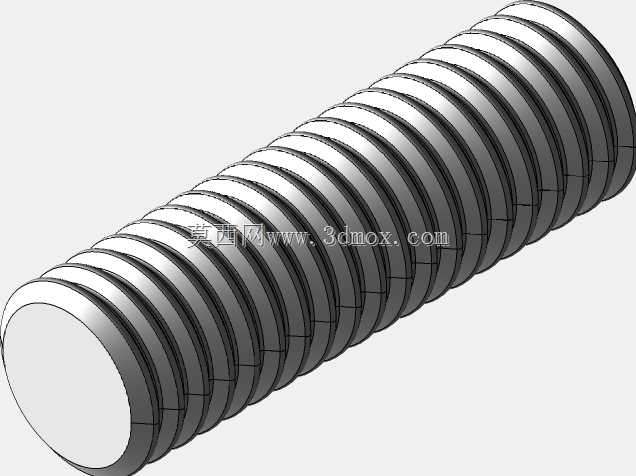

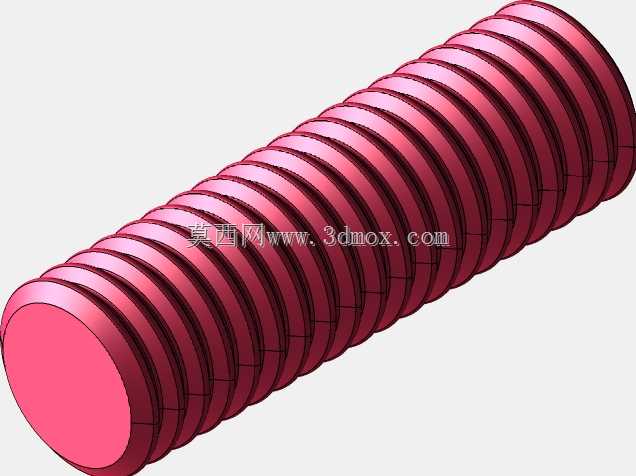

惠特沃思圆柱外螺纹结构三维建模

　　在老式英制机械设备的维修与复刻场景中，惠特沃思螺纹是绕不开的典型连接结构，这类螺纹最早应用于19世纪的英国工业设备中，即便当下公制统一螺纹已经成为行业主流，在部分进口老旧机床、蒸汽设备、早期纺织机械的维护作业里，依然会大量遇到采用该类螺纹的连接副。从结构特性来看，惠特沃思螺纹的牙型为55度等腰三角形，牙顶和牙底均设计有圆弧过渡，相比公制三角螺纹，其牙根应力集中系数更低，在反复交变载荷的连接场景下，具备更优的抗疲劳松动性能，这也是早年重载工业设备偏好选用该螺纹形式的核心原因。建模过程中需要重点把控牙型轮廓的参数匹配，每英寸26牙的规格对应特定的螺距尺寸，建模时不能直接套用公制螺纹的牙距参数，否则会出现配合时的牙型错位，

　　导致螺纹副无法正常旋合。从安装边界来看，该类外螺纹的大径、中径、小径公差带与现行公制螺纹存在明显差异，在做替换件设计时，不能直接用同公称直径的公制螺栓代换，否则会出现螺纹滑牙、配合间隙过大的问题，必须严格按照英制惠氏螺纹的公差标准校核各段尺寸。在实际设备应用中，这类螺纹常出现在设备的机身连接螺栓、管路接头、调节螺杆部位，尤其是早年从英国进口的通用机床的进给调节机构、锁紧部件上，该规格螺纹的使用占比不低。建模时除了要还原螺纹牙型的连续螺旋扫掠特征，还要注意螺纹起始端的收尾过渡结构，真实加工的螺纹不会在端面处直接截止，会有一段不完整牙型的收尾段，这部分特征如果省略，模型在做装配干涉检查时会和对应的内螺纹零件出现虚假干涉，

　　影响后续装配仿真的准确性。从零件功能来看，该类螺纹属于连接紧固类结构，依靠螺纹牙面的摩擦力实现零件间的刚性连接，圆弧牙底的设计让其在承受冲击载荷时，应力不会在牙根尖角处集中，相比尖角牙型的螺纹，在频繁振动的设备工况下，发生螺纹断裂的概率更低。在做三维建模时，螺旋线的起始角度需要和标准螺纹的旋入起始位置匹配，确保装配时螺纹能够顺利旋入到设计深度，不会出现起始牙错位导致的装配卡滞。对于从事老旧设备维修、进口备件国产化的结构设计人员来说，准确还原该类螺纹的三维模型，是后续加工定制替换备件、做设备装配校核的基础，建模过程中需要反复核对牙型角、螺距、圆弧半径这些核心参数，避免因为参数套用错误导致加工出的零件无法和原有设备的内螺纹配合，造成备件报废。
