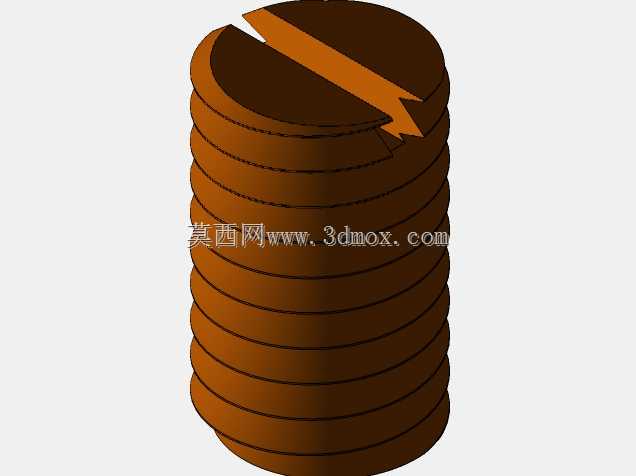

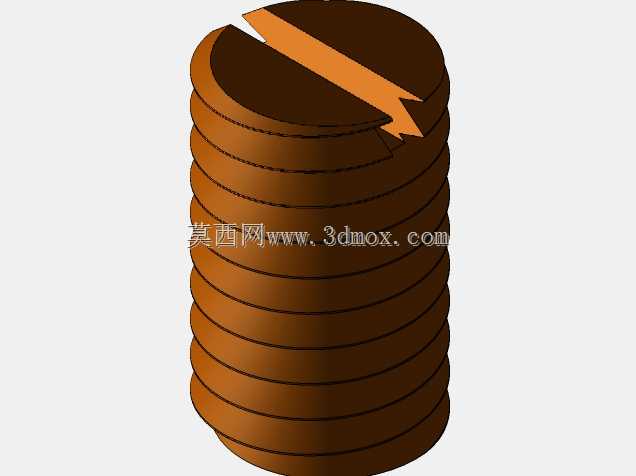

一字槽螺纹式弹簧加载定位柱塞

　　这类带一字槽的螺纹型球头定位柱塞，是工装夹具、抽屉滑轨、模具抽芯机构里非常常用的弹性定位元件，日常做非标设备结构设计时，在需要频繁插拔定位、预紧止退的工位上使用率很高。它的核心功能是依靠内置弹簧提供的预紧力，让端部的球头始终保持向外伸出的趋势，当配合件的定位孔移动到对应位置时，球头会自动卡入孔槽内，实现快速定位、防窜动的作用，不需要额外的锁紧操作，按压球头即可解除定位，适配需要频繁切换工位、反复拆装的使用场景。从结构设计逻辑来看，主体采用外螺纹柱结构，安装时直接在安装基座上加工对应规格的内螺纹孔，将柱塞拧入即可完成固定，不需要额外设计复杂的安装固定结构，能大幅压缩工装的设计与加工周期；端部开设的一字槽，

　　是为了适配普通一字螺丝刀的拧紧操作，现场装配时不需要专用工具，普通钳工就能完成安装调整，后期维护更换也十分便捷。外螺纹的设计同时支持安装深度的微调，在实际装配时，可以根据配合件的间隙大小、定位需要的卡入深度，旋转柱塞调整伸出长度，调整到合适位置后可以搭配薄型锁紧螺母锁死，避免设备运行过程中柱塞受振动出现旋转移位，导致定位失效。端部的球头采用圆弧过渡设计，卡入和退出定位孔时不会出现卡滞，即使配合件的孔位存在少量的位置偏差，球头的圆弧面也能起到导向导入的作用，降低对配合件加工精度的要求。这类柱塞的球头伸缩行程通常不会设计过长，主要满足小间隙的定位止退需求，安装时需要注意安装孔的端面要与螺纹孔保持垂直，避免柱塞倾斜导致球头伸缩卡涩，

　　弹簧力无法正常作用；同时要根据使用场景的受力大小选择合适弹簧力的规格，轻载场景比如抽屉、小型柜门定位可以选择轻弹簧力的型号，避免插拔阻力过大，重载场景比如模具抽芯、重型工装定位则需要选择弹簧力更大的型号，防止受外力冲击时球头脱出，失去定位作用。在做三维建模时，这类零件需要重点标注螺纹规格、主体总长、球头直径、球头最大伸出量、一字槽的宽度与深度这些关键尺寸，方便装配时做干涉检查，避免安装时出现螺纹长度不够、球头伸出量不足导致定位失效的问题，同时要预留出锁紧螺母的安装空间，保证后期调整维护时有足够的操作空间。
