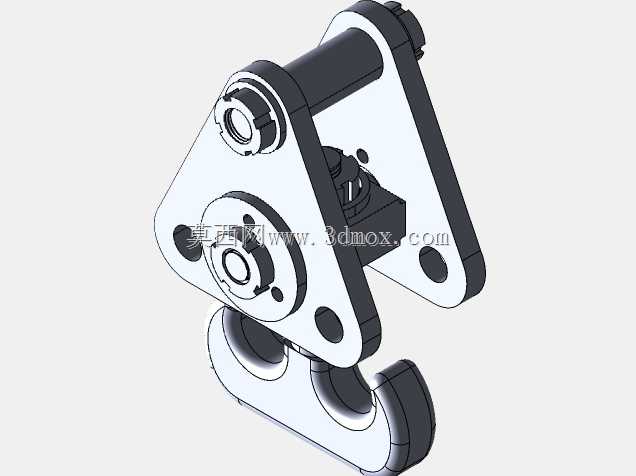

起重机吊钩总成结构设计三维数模

　　在工矿企业、港口码头、基建施工现场的起重作业场景中，吊钩总成是直接承接负载、完成物料抓取吊运的核心执行部件，其结构可靠性直接决定起重作业的安全阈值与作业效率。这套吊钩总成的结构设计围绕重载作业的受力需求展开，主体承力架采用三角板式铰接结构，相较于传统单臂吊具结构，三角构型能够将吊点载荷均匀分散到两侧板体上，避免局部应力集中导致的结构变形或断裂风险，适配大吨位起升作业的载荷传递要求。从功能配置来看，总成集成了安全门锁机构，作业时吊索、链条或绳索挂入吊钩钩体后，安全锁可自动闭合锁止钩口，从结构层面杜绝起升过程中负载索具滑脱的安全隐患，完全符合起重作业安全规范的强制要求；同时总成上部预留了滑轮组安装位，

　　可根据实际起重量需求配置对应数量的内置滑轮，与起重机起升机构的钢丝绳缠绕形成滑轮组倍率，既能够降低起升机构的单绳拉力，也可提升整体起升能力，适配不同吨位的起重主机配套需求。设计过程中充分考虑了安装边界与配套兼容性，上部铰接孔位的尺寸、间距按照通用起重机起升卷扬的连接接口标准设定，可直接与多数桥式起重机、门式起重机、汽车起重机的起升动滑轮组或吊钩横梁对接，无需额外加工转接结构；钩体部分采用大开口弧度设计，能够适配不同直径的钢丝绳吊索、吊装链条以及柔性吊装带的挂接需求，钩头的承力面做了圆弧过渡处理，避免尖锐棱边切割索具外层，延长吊索使用寿命。结构细节上，各铰接转动部位均配置了耐磨轴套与轴向限位结构，

　　长期往复转动作业时可减少销轴与板件的磨损量，降低日常维护的频次；两侧承力板上开设的减重孔在不影响结构强度的前提下，有效降低了总成自身重量，减少起升机构的无效负载，同时也方便现场作业人员对总成进行拆装、检查与维护。整套结构的受力路径经过反复校核，从上部吊点接入的载荷通过三角板架均匀传递到下部钩体，各连接销轴的剪切力、板件的拉应力均控制在材料许用应力范围内，能够满足长期重载循环作业的使用要求，可直接用于起重设备的配套选型参考、结构优化设计以及三维装配干涉校验工作。
