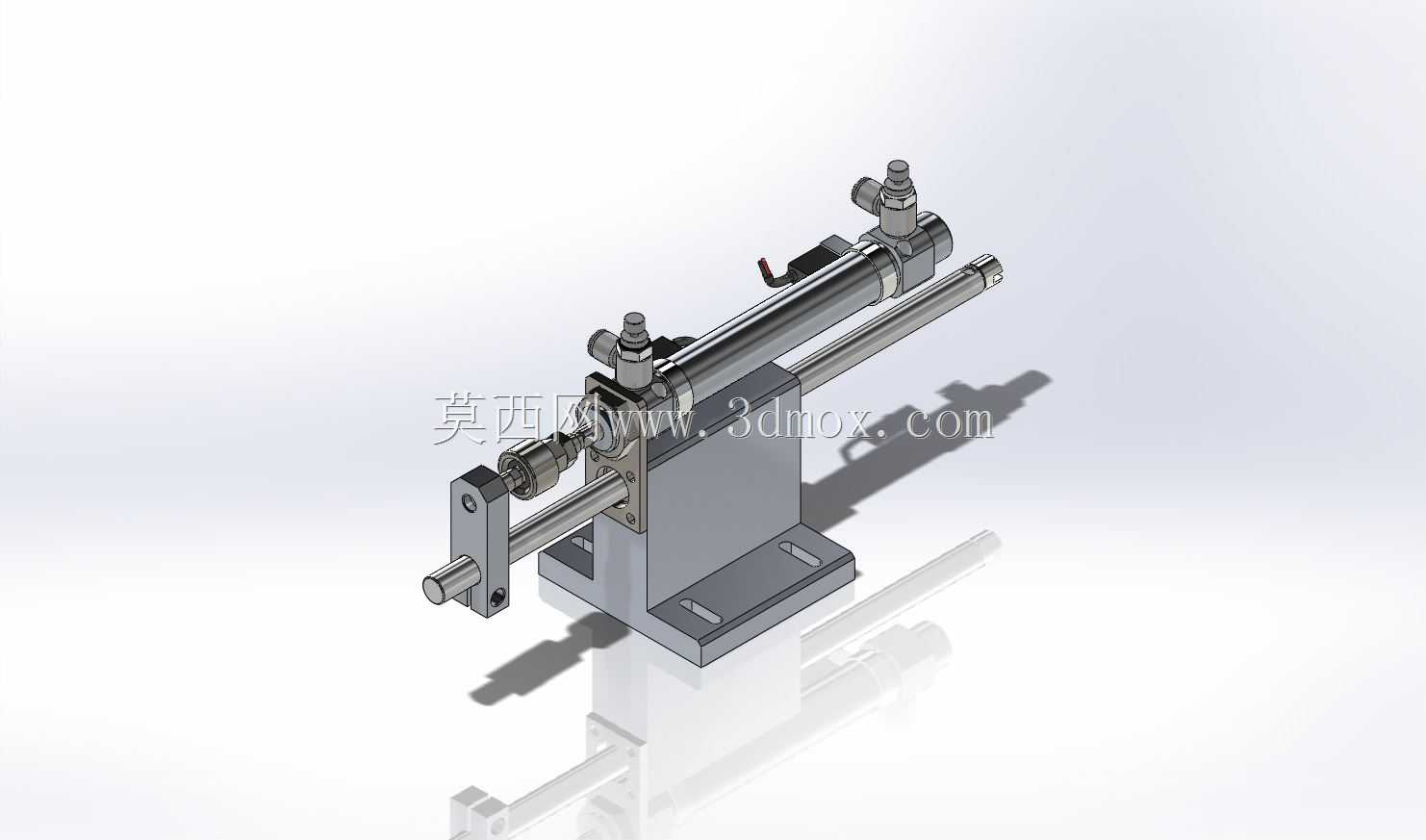

带导向支架的气动加载推送执行机构

　　这套带导向支架的气动加载推送执行机构，常见于3C电子小件组装、轻工包装线的工件移位、压合预紧工位，也可在小型零部件检测工位作为工件到位后的加载施力单元使用，相比无导向的普通笔形气缸，它能承受一定的径向偏载，避免活塞杆受侧向力出现密封件过早磨损、杆体弯曲的问题。从结构设计来看，主体采用标准笔形气缸作为动力源，搭配平行布置的双光轴导向副，气缸活塞杆端部与推料连接块做浮动衔接，导向轴与连接块采用紧定螺钉锁固，整套运动副的同轴度通过安装底座的一体加工基准保证，安装底座采用带腰型孔的法兰式安装结构，腰型孔预留了前后方向的位置调整余量，方便现场安装时微调推送行程的起始位置，不需要额外加工调整垫片。设计时优先考虑了工位的紧凑性需求，

　　整体横向安装宽度控制在120mm以内，底座安装孔的孔距符合常规小型自动化模组的安装接口，不需要额外做转接板就能直接固定在铝型材机架或者线体侧板上。气缸的进出气接口采用侧面布置的快插接头安装位，预留的接头空间足够接入常用的6mm外径气管，不会和周边的导向轴、安装座产生干涉，气缸本体上附带的磁性开关安装槽，可以直接配套常用的磁性传感器，用来检测活塞杆的伸出、缩回到位位置，不需要额外设计传感器安装支架。导向轴的表面做了硬氧化处理，配合铜基无油衬套作为导向摩擦副，长时间往复运行不需要频繁加注润滑脂，适合无尘车间或者免维护要求较高的工位使用。端部的推块做了可拆卸设计，用户可以根据实际接触的工件外形，更换不同形状的推头，比如平面推块、

　　V型定位推块或者软质缓冲推头，不需要改动主体安装结构就能适配不同规格的工件。整套机构的推送行程覆盖50-100mm的常用区间，输出推力在0.5MPa供气压力下可以达到120N左右，足够应对小件压合、工件移位、料道推送这类轻载工况，运行时的直线重复精度可以控制在0.1mm以内，满足大部分自动化装配工位的定位要求。在安装边界上，机构伸出到最大行程时，端部推块距离底座安装面的突出长度不超过180mm，缩回时整体长度控制在220mm以内，不会占用过多的线体周边空间，气管走线可以沿着底座侧面的走线槽布置，避免运动过程中气管被拉扯剐蹭。
