直角坐标式直线运动LM模组结构

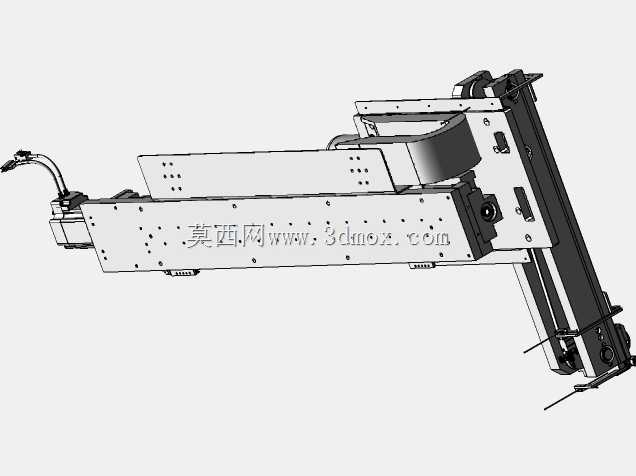

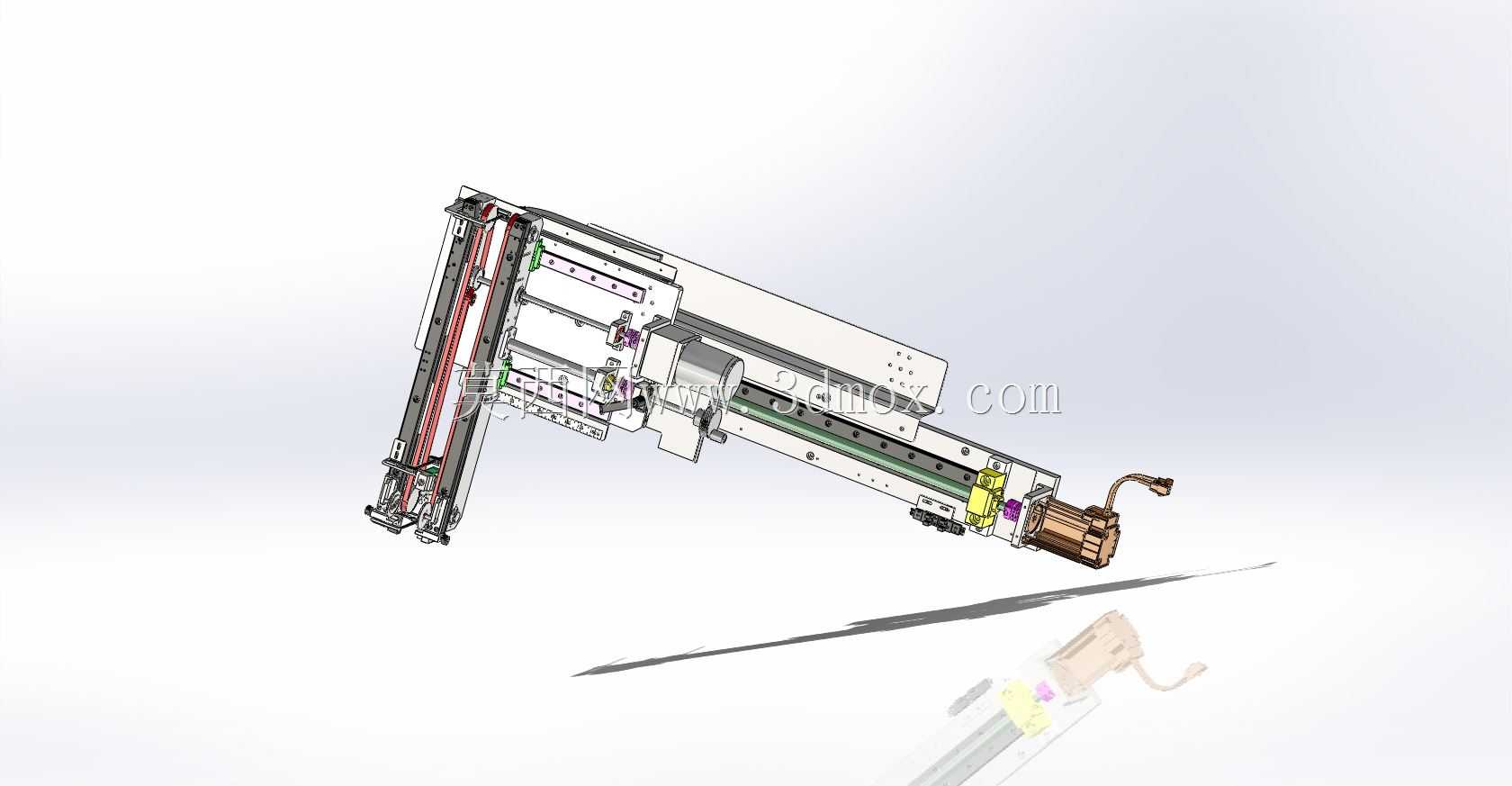

　　这套LM直线运动模组的结构设计，核心面向3C电子装配、小型工件分拣、实验室精密移载这类需要小行程高精度直线往复动作的场景，区别于大负载长行程的重型桁架，这套结构更侧重紧凑安装空间下的运动平稳性，适配桌面级自动化工位的布局需求。从结构布局来看，模组采用双轴直角拼接的形式，单轴侧以线性导轨作为运动导向基准，搭配同步带传动结构，驱动端集成伺服动力单元，输出端的滑台预留了标准安装孔位，可直接搭载夹爪、吸盘、点胶阀这类末端执行件，无需额外做转接板的二次适配。设计阶段优先考虑了安装边界的控制，横向轴的型材基座采用一体化挤压成型结构，导轨安装面、电机安装座、限位开关安装槽都在型材截面做了预留，减少后续拼接零件的数量，降低装配累积误差；

　　纵向轴的连接座采用抱紧式结构与横向滑台锁紧，安装时可根据实际工位的行程需求调整纵向轴的固定高度，不需要重新加工连接零件。实际应用中，这套模组的单轴重复定位精度可控制在±0.02mm区间，适配每分钟60次以内的往复移载动作，运行时导轨侧搭配了自润滑滑块，日常维护只需要定期补充润滑脂即可，不需要复杂的拆解保养。结构细节上，驱动端的电机座做了同心度定位止口，保证电机输出轴与带轮的同轴度，避免高速运行时出现带轮偏磨、同步带跳齿的问题；滑台侧的行程两端都设置了硬限位块与缓冲胶垫，即使电气限位失效，也能避免滑台超程脱出造成设备损坏。走线部分采用拖链内置的布局形式，动力线、传感器信号线都收纳在拖链内部，运动过程中不会出现线缆剐蹭、缠绕的问题，

　　拖链的弯曲半径也根据线缆直径做了匹配，长期往复弯折也不会出现线缆内部线芯断裂的情况。安装时整套模组可通过基座侧面的T型槽直接固定在设备台面或者铝型材框架上，不需要额外制作大型安装底板，横向轴的有效行程可根据实际需求裁切型材长度调整，适配不同工位的移载距离要求，对于做小型自动化设备集成的工程师来说，这套结构可直接作为标准运动单元调用，大幅缩短整机的设计周期。
