IWAKI型磁力驱动离心泵三维结构设计

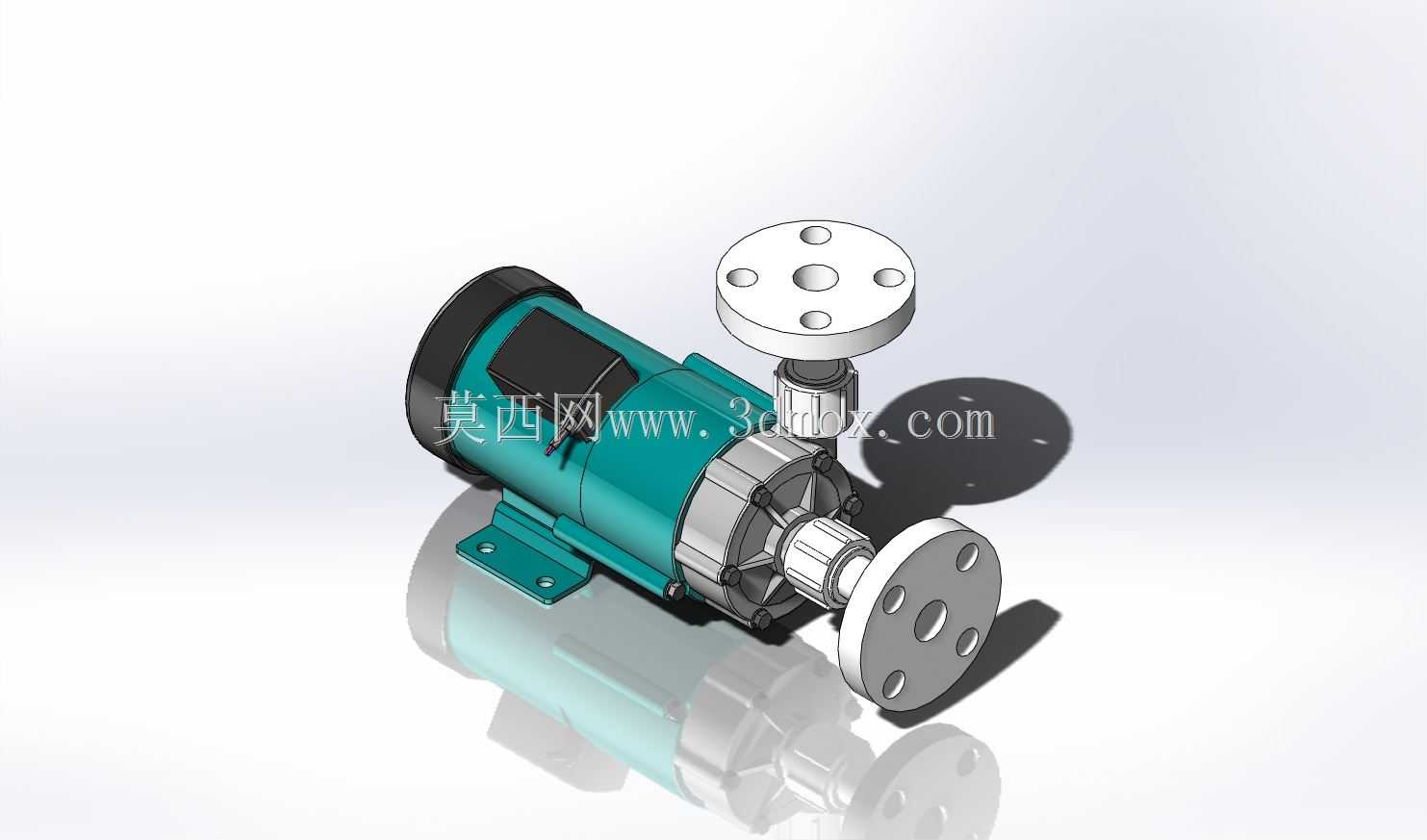

　　这款磁力驱动泵的三维结构完整还原了易威奇MD系列卧式磁力泵的实体特征，建模过程中优先考虑了化工流体输送场景的实际安装与运行需求，没有做多余的外观美化，所有结构特征都对应实际加工与装配逻辑。从应用场景来看，这类泵主要面向半导体、精细化工、表面处理行业的腐蚀性流体输送工位，因为取消了传统离心泵的动密封结构，依靠磁力耦合传递扭矩，完全杜绝了轴封位置的跑冒滴漏问题，在输送酸碱类、易挥发、有毒有害流体时，能满足严苛的环保与安全要求，不会出现输送介质泄漏污染车间环境或者危害操作人员的情况。

　　从功能特性来看，该泵的结构分为泵头、磁力耦合总成、驱动电机三个核心模块，泵头部分的过流部件采用工程塑料与氟塑材质适配，进出口法兰采用标准法兰连接尺寸，建模时预留了法兰密封面的凸台与螺栓孔位，和现场管道对接时不需要额外调整安装位置。磁力耦合部分分为内磁钢总成与外磁钢总成，中间设置隔离套将过流腔完全封闭，内磁钢与叶轮直接连接，外磁钢与电机输出轴连接，动力传递无接触，运行时没有机械摩擦损耗，相比传统密封泵的运行噪音更低，日常维护不需要频繁更换密封件，只需要定期检查轴承磨损情况即可。

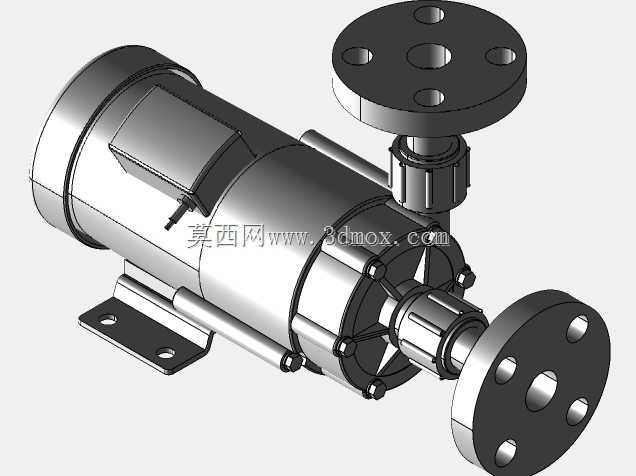

　　设计思路上，建模时优先还原了安装边界的所有尺寸特征：底部安装脚座的螺栓孔间距、孔位大小、脚座平面的平面度要求都按照实物1:1还原，设备集成选型时可以直接将该模型导入产线装配体，不需要二次测量安装尺寸。进出口法兰的中心高、法兰端面到泵体中心线的距离都严格按照样本参数建模，管道布置时可以直接对接管路模型，避免出现安装干涉。电机部分的接线盒位置、电机外壳的散热筋结构都做了还原，电气安装时可以提前预留接线空间，不会出现接线盒与周边设备磕碰的问题。

　　泵体的流道结构按照实际水力模型做了简化还原，叶轮采用闭式叶轮结构，适合输送清洁无颗粒的腐蚀性流体，建模时保留了叶轮与泵壳之间的间隙尺寸，做流体仿真分析时可以直接提取流道模型，不需要额外修补几何特征。隔离套部分的壁厚、止口定位尺寸都做了准确还原，做结构强度校核时可以直接导入仿真模块，分析隔离套在承压状态下的形变情况，避免运行时隔离套变形蹭到内外磁钢。整体模型的装配约束完全按照实际装配逻辑设置，所有活动部件的运动自由度都做了限制，做运动仿真时可以直观展示磁力耦合的动力传递过程，也能检查叶轮转动时是否与泵壳存在干涉。对于设备选型人员来说，该模型可以直接用于产线布局的三维评审，核对泵体与周边槽体、管路、阀件的安装间距，提前预判安装维护时的操作空间是否充足，避免现场安装时出现空间不足需要重新调整管路布局的问题。
