立式直线驱动压合执行模组结构

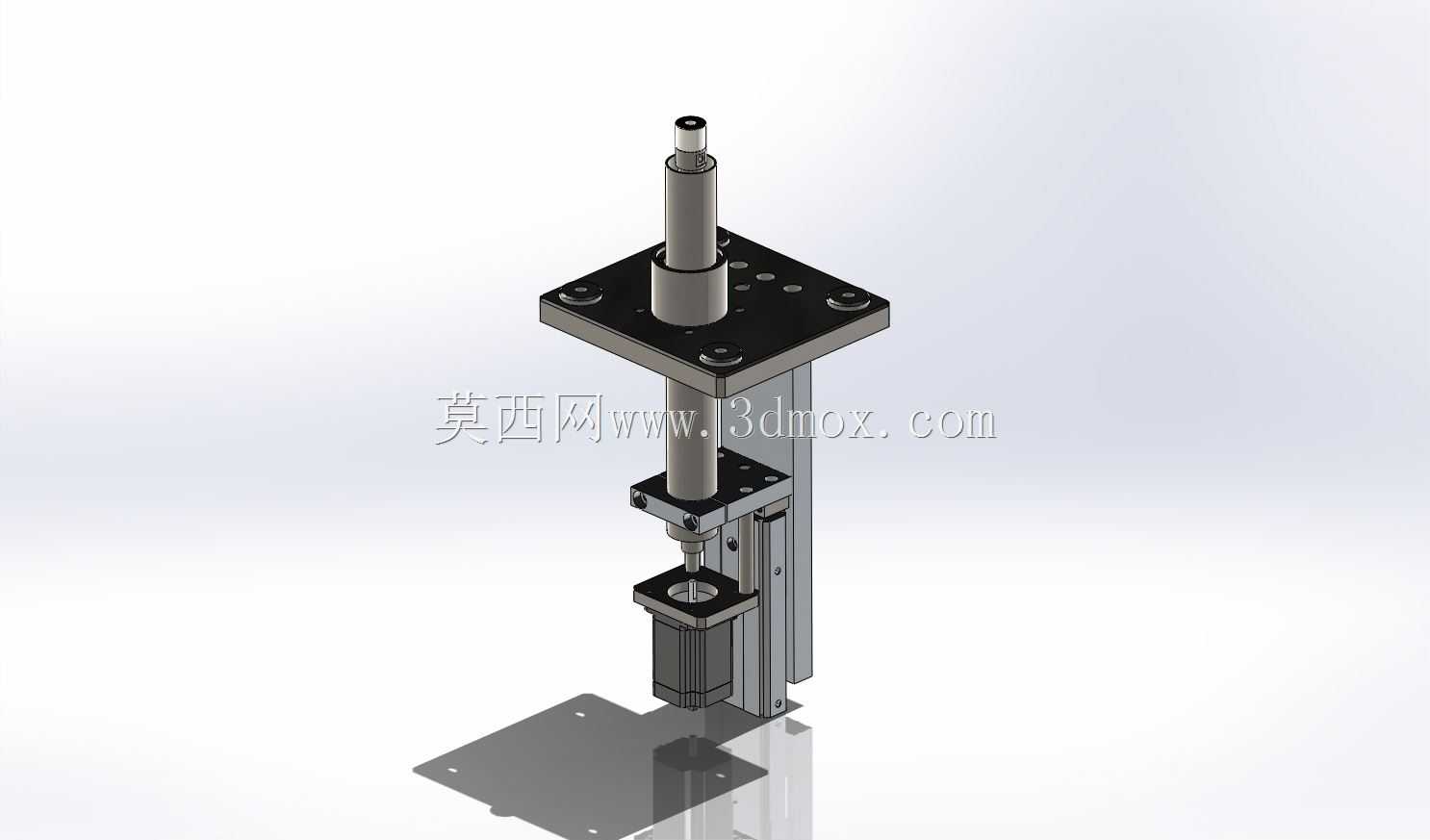

　　这套立式压合执行结构，常被集成在3C电子小零件组装、小型五金件铆接、软质基材贴合的工位中，作为整线的末端执行单元完成精准施压动作，区别于大型冲压设备的大吨位输出，它更适配小载荷、高精度位移控制的压装场景，常见于消费电子外壳辅料贴合、微型轴承压入机座、线束端子压接这类对压头行程重复定位精度要求较高的工序。从结构布局来看，整套组件采用立式同轴排布设计，顶部的驱动单元通过转接法兰固定在方形安装基板上，基板四角预留了通孔安装位，可直接锁附在设备的上层安装板上，不需要额外设计复杂的转接支架，安装时只要保证基板平面与压头运动方向的垂直度公差在0.02mm以内，就能避免压头运行过程中出现卡滞、偏磨的问题。

　　中部的直线导向单元采用双列平行导轨搭配滑块的结构，滑块与压头滑座刚性连接，能够抵消压合作业过程中产生的侧向弯矩，避免驱动输出轴承受径向力，延长驱动部件的使用寿命，滑座侧面预留了传感器安装槽位，可根据实际行程需求加装原点、限位位置检测元件，无需额外加工安装位。底部的压头连接端采用快拆式接口设计，可根据不同的压合工件形状更换适配的压头，不需要拆解整套模组的主体结构，换型调试的效率更高。设计过程中优先考虑了安装边界的适配性，整套模组的横向轮廓尺寸控制在较小范围内，可并排布置多套模组完成多工位同步压合作业，竖向行程可根据实际工位的开合模高度需求调整导向轴的长度，不需要改动主体安装结构。压合作业时，驱动单元带动压头沿导轨方向做直线进给，

　　到达设定压合位置后保持设定压力时长，完成工件的贴合或压装动作后快速回退到原点位置，整套动作的行程重复精度可控制在0.01mm级别，能够满足精密组装工序的工艺要求。结构上所有受力部件均采用硬质铝合金或碳钢材质做表面硬化处理，长期往复运行不会出现导向面磨损、安装位变形的问题，日常维护只需要定期给导轨滑块补充润滑脂即可，不需要复杂的拆解保养。
