带挂钩一体式L型安装固定支架结构

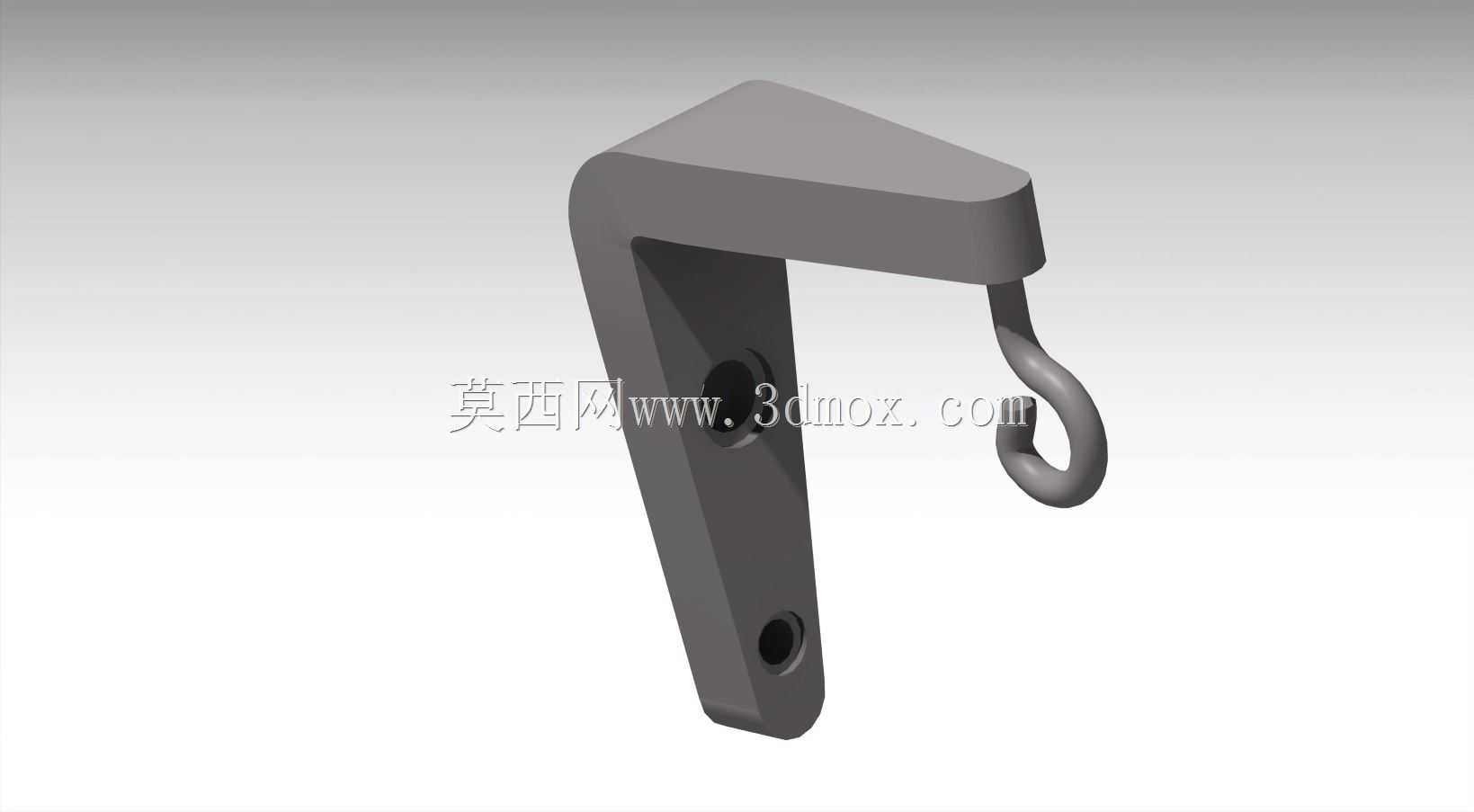

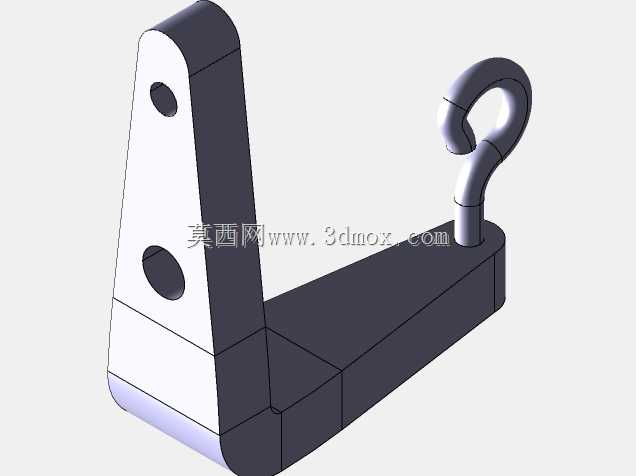

　　这款带挂钩的L型一体式支架，在轻工生产线、仓储辅助工位、小型设备外挂布局场景中十分常用，日常多用于悬挂轻型工具、挂载小型料盒、承托管线束组，也可作为小型传感器、标识牌的挂载支撑构件。从结构设计来看，整体采用一体化弯折成型思路，主体竖板为平直安装基面，上部横向延伸出带圆弧过渡的承托臂，末端一体成型封闭弯钩结构，没有额外拼接焊缝或装配接缝，受力路径连续顺畅，能避免拼接位置的应力集中问题，长期受载下不容易出现形变开裂。竖板上预留了两个同轴安装孔，上下排布的孔位可适配M6或M8规格的紧固件，安装时可根据墙面、设备机架的基面平整度，选择单孔临时定位或双孔锁紧固定，双孔固定状态下能完全限制支架的转动自由度，挂载时不会出现偏转松脱。

　　横向臂与竖板的连接位置做了大圆角过渡处理，没有尖锐直角，既可以降低冲压或铣削加工时的应力残留，也能避免安装维护时剐蹭操作人员的手部。末端的弯钩采用圆弧封闭轮廓，钩体根部做了加厚处理，悬挂物件时载荷能顺着钩体曲面均匀传递到横向臂，不会在钩根位置出现应力截断，弯钩的开口尺寸适配常见的挂环、吊绳直径，悬挂后物件不容易从开口处滑脱。从安装边界来看，竖板的宽度控制在常规铝型材机架的槽位间距范围内，不需要额外扩孔或转接板就能直接固定在40系列工业铝型材的槽面上，也可直接通过膨胀螺栓固定在混凝土墙面、木质工位板上；横向臂的伸出长度经过适配，悬挂物件时不会与安装基面发生磕碰，弯钩最低点与竖板下安装孔的距离预留了足够的操作空间，

　　取放悬挂物件时手部不会被安装面磕碰。整体结构没有多余的冗余设计，所有棱边都做了小倒角处理，既减少加工时的毛刺残留，也能提升构件的外观一致性，在常规车间环境下使用时，表面做喷塑或氧化处理就能满足防锈防腐蚀要求，不需要额外的表面防护工序。
