波纹弯曲柔性连接软管结构设计

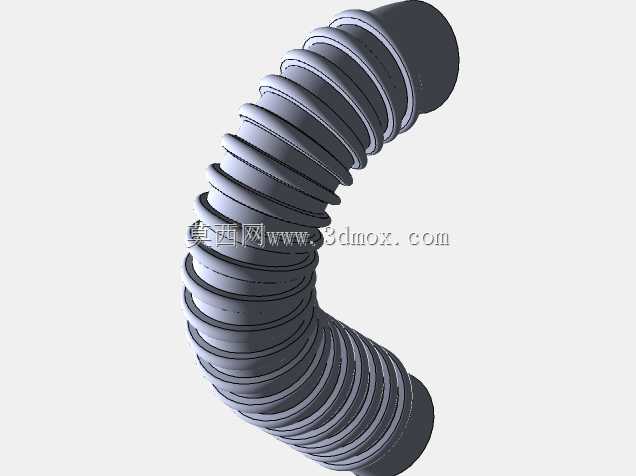

　　这类波纹弯曲软管在工业管路系统中承担着柔性补偿、错位适配、振动缓冲的核心作用，常见于气动系统、流体输送回路、设备移动部件的管路衔接场景，比如工业机械手末端执行器的气路连接、振动筛分设备的出料管路衔接、车辆进气系统的错位补偿段，都需要这类可灵活弯曲的软管来抵消安装误差、吸收设备运行产生的振动位移，避免硬管连接出现应力集中断裂的问题。从结构设计来看，该软管采用环形波纹堆叠的构型，每一圈波纹的凸起与凹槽形成连续的可形变单元，相邻波纹间预留了足够的弯折间隙，能够在不发生管壁折瘪、内部流道截面积骤减的前提下实现大角度弯曲，弯曲过程中波纹段的外侧受拉伸展、内侧受压缩拢，整体形变均匀，不会出现局部应力集中导致的疲劳破损。

　　设计过程中需要重点考量波纹的节距、波高与壁厚的匹配关系，节距过小会导致弯曲阻力过大、柔性不足，节距过大则容易在弯折时出现管壁折皱，堵塞内部流道；波高参数直接决定了软管的最小弯曲半径，波高越大可实现的弯曲半径越小，但对应的管路承压能力会相应下降，需要根据实际应用的压力等级做平衡选型。安装边界方面，该软管两端为光滑直段接口，可适配快插接头、卡箍连接、粘接等多种常规管路连接方式，安装时需要预留足够的弯曲活动余量，避免软管处于极限拉伸或极限弯折的状态，同时要避开尖锐棱角的接触位置，防止长期摩擦磨损管壁。不同于普通光滑壁软管，这种波纹结构的软管在保持柔性的同时，还具备一定的轴向伸缩补偿能力，能够吸收管路系统因温度变化产生的热胀冷缩位移，

　　减少管路固定点的受力负荷，在一些存在小幅相对位移的设备连接部位，不需要额外加装伸缩节就能满足位移补偿需求。建模过程中通过环形波纹特征沿弯曲路径扫掠，再对两端接口做平直段过渡处理，确保波纹段与接口段的衔接处平滑过渡，避免结构突变带来的应力集中问题，同时还原了每一圈波纹的圆角细节，保证模型结构与实际加工生产的产品构型一致，可直接用于管路系统的装配干涉校验、弯曲半径模拟验证。
