客车用弧形控制臂结构设计

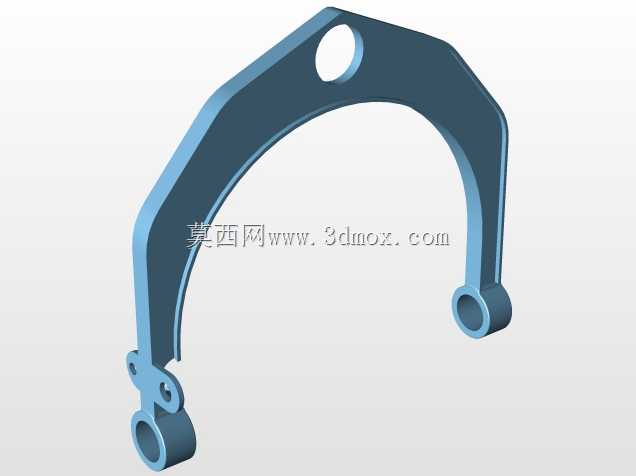

　　该弧形控制臂主要应用于客车底盘的操纵连接系统中，承担着力传递与运动轨迹约束的核心作用，在车辆行驶过程中，负责将驾驶端的操纵动作精准传递至对应执行机构，同时缓冲行驶过程中路面传递的不规则振动，避免刚性冲击直接作用于操纵链路，保障操纵动作的平顺性与可靠性。从结构设计来看，整体采用弧形弯臂构型，规避了底盘布置空间内的周边构件干涉问题，臂身主体采用等强度变截面设计，在受力较大的铰接点位处做了局部加厚处理，非主要受力区域适当缩减壁厚，在保证整体结构刚度与强度满足工况要求的前提下，尽可能降低构件自身重量，适配客车轻量化的设计需求。构件上共设置三处连接点位：臂身上端的圆形通孔用于与固定支座铰接，作为整个控制臂的摆动回转支点，孔位边缘做了倒角处理，

　　便于装配时销轴的导入，同时减少应力集中现象；臂身下端的两处带衬套安装位的筒状铰接点，一处用于连接操纵拉杆，另一处用于连接执行端构件，两处铰接点的轴线平行度在设计时做了严格公差约束，避免运动过程中出现卡滞、别劲的问题。设计过程中首先根据底盘总布置给出的硬点坐标，确定三个铰接点的相对位置关系，再结合周边管线、车架梁的位置轮廓，勾勒出臂身的弧形走向，确保整个摆动行程范围内，臂身与周边构件的最小间隙满足动态安全距离要求，不会在极限工况下发生碰撞摩擦。随后根据整车操纵系统的受力载荷谱，对臂身进行受力仿真分析，针对应力集中的区域调整圆角大小与截面厚度，反复迭代优化后确定最终构型。安装边界方面，上端铰接孔的孔径与配套销轴采用间隙配合，

　　装配后可绕支点实现一定角度的往复摆动，下端两处筒状结构的内孔尺寸适配标准橡胶衬套，压装衬套后可缓冲径向与轴向的冲击载荷，臂身表面做了氧化防锈处理，适应车辆底盘复杂的泥水、盐雾等恶劣使用环境，延长构件的使用寿命。整个构件的运动轨迹经过反复校核，在全行程摆动过程中不存在死点，传动效率满足操纵系统的响应要求，不会出现动作滞后或者传力失真的问题。
