带螺旋关节结构的气缸筒体构件

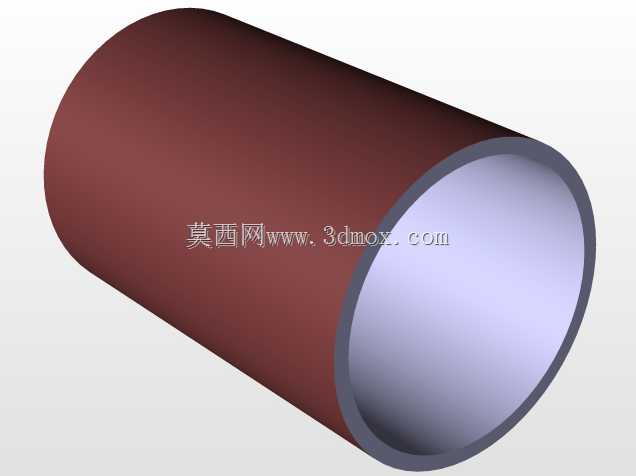

　　该构件是气动执行单元的核心筒体部件，主要应用在工业自动化生产线的气动推送工位、工装夹具的夹紧驱动模块、小型冲压设备的动力输出端以及物流分拣设备的挡停机构中，作为活塞往复运动的承载腔体，直接决定气动回路的输出稳定性与密封可靠性。从实际工况适配角度出发，该筒体采用等壁厚空心圆柱结构设计，内壁加工精度需满足H7级公差要求，保证活塞环在腔体内滑动时无卡滞、无过量泄漏，外壁做氧化防锈处理，适配车间多尘、存在少量切削液飞溅的常规工业环境。设计阶段优先考虑了安装边界的通用性，筒体两端预留标准法兰连接位，可直接匹配市面通用的气缸端盖、活塞杆密封组件，无需额外做安装位的二次加工，筒体长度与内径的比例经过运动学校核，搭配内部的螺旋关节结构，

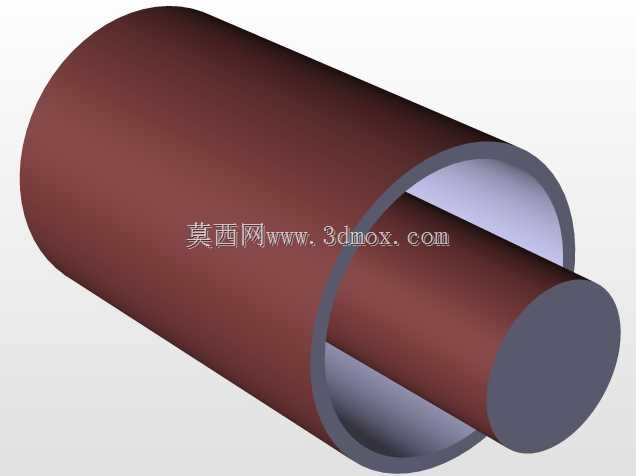

　　可实现活塞直线运动过程中附带定角度旋转动作，满足部分需要旋转推送的特殊工位需求，比如零部件的定向排序推送、螺纹件的预拧装配工位。在结构细节处理上，筒体的端口做了15度倒角导向，既方便端盖密封圈的装配，避免装配时切损密封件，也能减少活塞组件装入时的磕碰风险，内壁与端面的垂直度控制在0.02mm以内，保证活塞杆运动时的同轴度，降低活塞密封件的偏磨概率。不同于常规标准气缸的固定行程设计，该筒体的内部腔体预留了足够的行程调节余量，可通过调整端盖处的限位螺栓改变活塞的实际运动行程，适配同一台设备上不同推送距离的工位需求，减少备件的储备种类。螺旋关节的结构集成在腔体靠近输出端的位置，通过活塞上的导向销与筒体内壁的螺旋槽配合，

　　将活塞的直线推力转化为末端的旋转扭矩，无需额外增加旋转驱动元件，就能完成直线加旋转的复合动作，大幅简化了对应工位的机构复杂度，降低设备整体的制造成本与后期维护难度。从安装适配性来看，该筒体的外径尺寸符合常规气缸的安装尺寸系列，可直接替换同规格的标准气缸筒体，不需要更改设备上的安装支架尺寸，在旧设备改造场景中能直接完成替换升级，不需要额外做安装结构的调整。
