客车底盘后悬置控制臂结构设计

项目分类:汽车类 发布时间:2022-01-13 ID:504231
  • 客车底盘后悬置控制臂结构设计

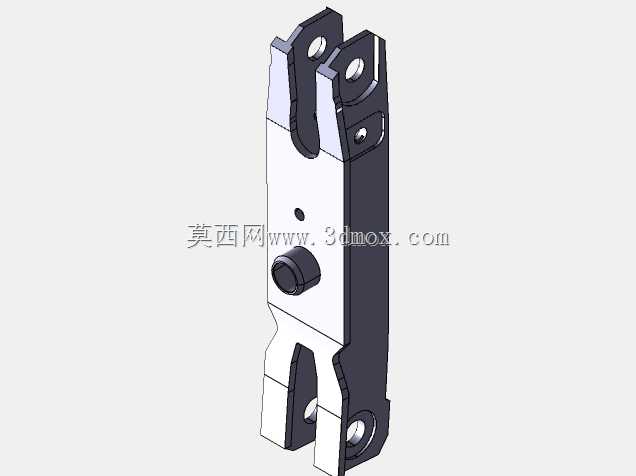

  该控制臂应用于公路客运客车的后悬架系统,作为底盘行驶系的核心传力构件,承担着连接车架与后桥轮边总成的作用,既要传递车轮与车身之间的纵向、侧向作用力,还要缓冲路面冲击带来的力矩波动,保障车辆行驶过程中的轮位定位参数稳定,避免出现轮胎偏磨、行驶跑偏、转向回正力不足等问题。在实际装车场景中,这类后控制臂多用于采用空气悬架的大中型客车,适配双叉臂式独立后悬或者推力杆式非独立后悬的布置方案,相比乘用车辆的控制臂,其结构强度冗余更高,可适应客车长期满载、连续高速行驶的运营工况。从结构设计思路来看,该控制臂采用分体式组合结构,主体为冲压焊接成型的臂身,两端分别设置铰接安装位:上端的双叉耳结构用于连接车架侧的铰接支座,通过橡胶衬套实现柔性连接,

  可过滤路面传递的高频振动,避免刚性连接带来的应力集中;下端的单耳安装位用于连接后桥转向节或者桥壳支架,配合螺栓实现刚性定位,保障力传递的直接性。臂身中部设置的凸台结构用于安装减震器下支座或者横向稳定杆连杆,集成化的设计减少了底盘额外的安装支架,降低了整体重量。在安装边界方面,该控制臂的上下铰接点中心距适配常规10-12米公路客车的后悬布置尺寸,衬套安装孔的孔径匹配行业通用的M16铰接螺栓规格,臂身的侧向摆动间隙预留了足够的跳动行程,可满足车轮上下跳动180mm范围内不与周边车架、制动管路、线束发生运动干涉。设计过程中对臂身的截面进行了变刚度优化,靠近车架侧的臂身截面宽度更大,可承受更大的纵向制动力矩,靠近轮边侧的截面做了收窄处理,

  在满足强度要求的前提下降低了非簧载质量,提升了车辆的行驶平顺性。两端的铰接孔位同轴度公差控制在0.1mm以内,保障衬套压装后不会出现偏磨,延长部件的使用寿命。臂身表面采用电泳加喷塑的防腐处理,可适应客车在雨雪、盐碱路况下的长期使用,避免底盘部件出现锈蚀失效的问题。
