汽车转向系统用球头连接结构

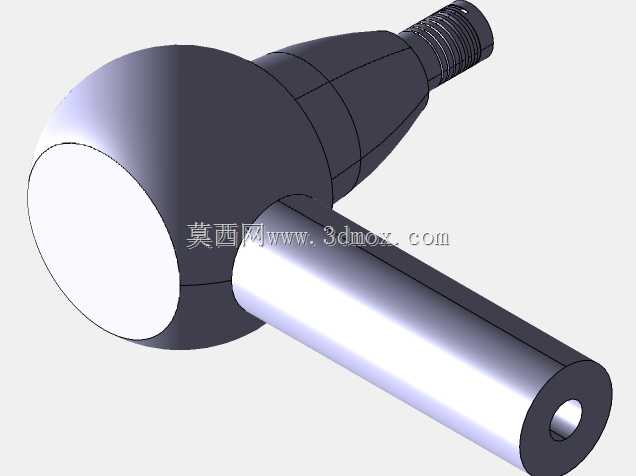

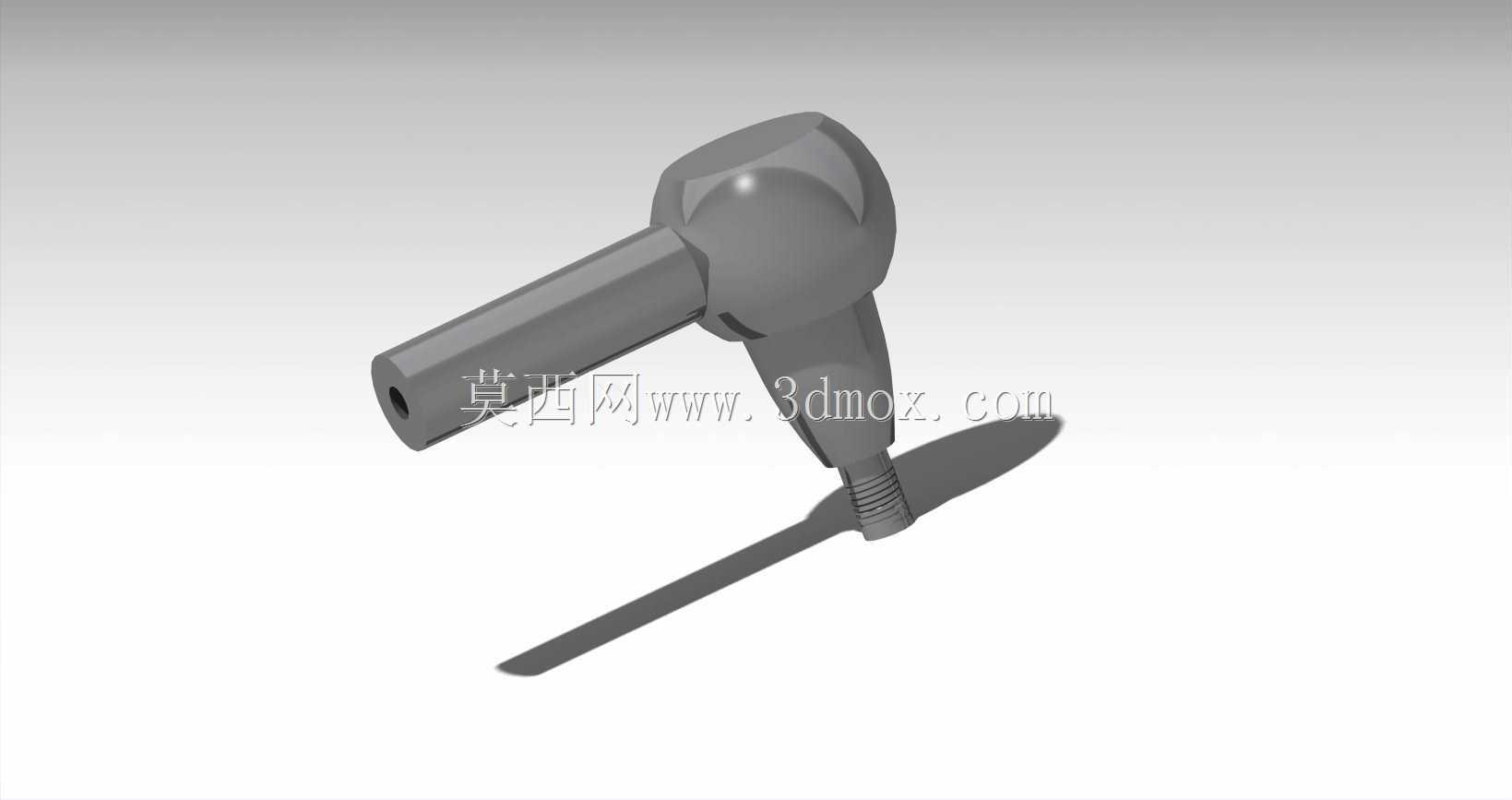

　　该球头结构属于汽车底盘转向系统的核心铰接连接件，主要承担转向动作的力传递与角度补偿作用，在整车行驶过程中，需要同时承受来自路面的交变冲击载荷、转向动作的扭转力矩，以及悬架跳动带来的角度偏移，是连接转向拉杆与转向节的关键受力部件。从结构设计来看，球头端采用大直径球面配合设计，球面的粗糙度与形位公差直接决定了转向动作的顺滑度与部件使用寿命，设计时需要预留合理的配合间隙，既要避免间隙过大导致转向虚位，也要防止间隙过小造成转向卡滞、磨损加剧。与球头相连的锥度过渡段采用渐变截面设计，能够在保证结构强度的前提下实现应力平滑过渡，避免截面突变带来的应力集中问题，末端的外螺纹段用于与相邻部件实现锁紧固定，螺纹的精度等级需要满足整车防松要求，

　　通常会配合锁紧螺母、开口销实现双重防松，避免行驶过程中螺纹松脱引发安全隐患。横向伸出的杆体为中空结构设计，在保证杆体抗弯、抗扭强度的前提下有效降低了部件自重，符合汽车轻量化的设计趋势，杆体端部的内孔用于与转向拉杆实现插接配合，配合面的尺寸精度需要严格控制，保证装配后同轴度符合设计要求，避免出现运动干涉。在实际装车场景中，该球头需要适配悬架跳动的全行程角度变化，球面的摆角范围需要覆盖车轮上下跳动、转向动作的全部角度边界，设计时需要校核极限工况下的部件干涉情况，确保在最大转向角、最大悬架压缩行程下，球头与周边的防尘罩、拉杆、转向节部件不会发生硬接触。安装边界方面，球头的安装定位需要以球心为基准点，

　　装配时需要保证球头的初始安装角度处于设计中位，避免单侧摆角余量不足导致部件过早损坏，同时杆体的插入深度需要严格按照装配工艺要求执行，保证连接强度符合整车安全标准。这类球头部件的建模过程需要重点关注球面的轮廓度、各段轴的同轴度、螺纹段的收尾尺寸，这些细节直接影响后续工程图输出、数控加工以及装配验证的准确性，建模时通常会先搭建球心、杆体轴线的基准骨架，再依次完成球面、过渡段、杆体、螺纹特征的构建，确保各特征之间的位置关系完全符合设计参数要求。
