乘用车悬架系统控制臂结构设计方案

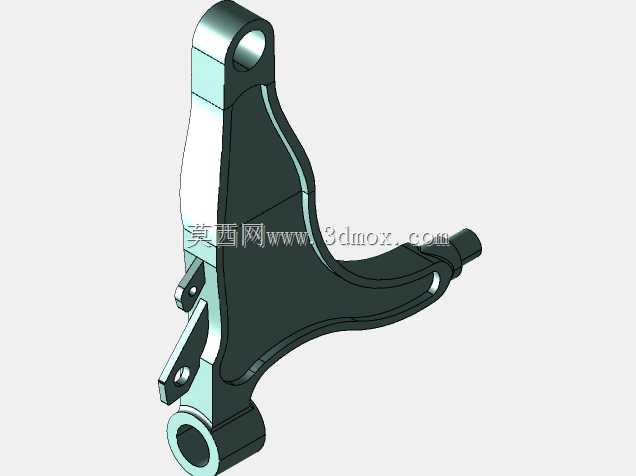

　　该零件作为乘用车底盘悬架系统的核心导向承载构件，主要承担车轮与车身之间的力传递与运动约束作用，在车辆行驶过程中，需要同时传递纵向驱动力、制动力以及侧向转向力，同时缓冲路面冲击带来的载荷波动，保证车轮定位参数始终处于设计允许的偏差范围内，避免出现轮胎异常磨损、转向回正性能下降等问题。从结构设计逻辑来看，该控制臂采用了不等长双铰接点的布置形式，上端的铰接孔用于连接车身侧的减震器支座或者副车架安装点，下端的铰接孔用于连接转向节总成，侧向延伸的凸台结构预留了稳定杆连杆的安装位，三个安装点的相对位置经过运动学仿真校核，在车轮上下跳动过程中，能够将轮距变化量、外倾角变化量控制在合理区间，兼顾直线行驶稳定性与转向时的抓地性能。

　　零件主体采用变截面的弧形臂身设计，在靠近铰接点的位置做了局部加厚处理，臂身中部通过合理的壁厚过渡与加强筋布置，在保证整体结构刚度满足1.5倍满载冲击载荷要求的前提下，尽可能降低零件自身重量，减少簧下质量，提升悬架的响应速度。安装边界方面，两个主铰接孔的同轴度公差控制在0.05mm以内，孔内预留了衬套压装的余量，压装后衬套的径向刚度与轴向刚度经过匹配调校，能够过滤路面传来的高频振动，同时保留足够的侧向支撑力，避免车辆过弯时出现过大的侧倾。零件表面的安装凸台都做了铣平处理，保证安装面的平面度要求，避免装配时出现应力集中导致的衬套过早损坏。在实际装车场景中，该控制臂多用于前置前驱乘用车的前麦弗逊悬架系统，替换原有的冲压焊接结构控制臂时，需要核对三个安装点的中心距尺寸，确认与副车架、转向节、稳定杆的安装接口完全匹配，装配时需要按照规定扭矩拧紧铰接点的固定螺栓，在车辆落地处于满载状态时再进行最终的扭矩复紧，避免衬套出现预扭应力，影响使用寿命。
