中型SUV非承载式车架底盘结构设计

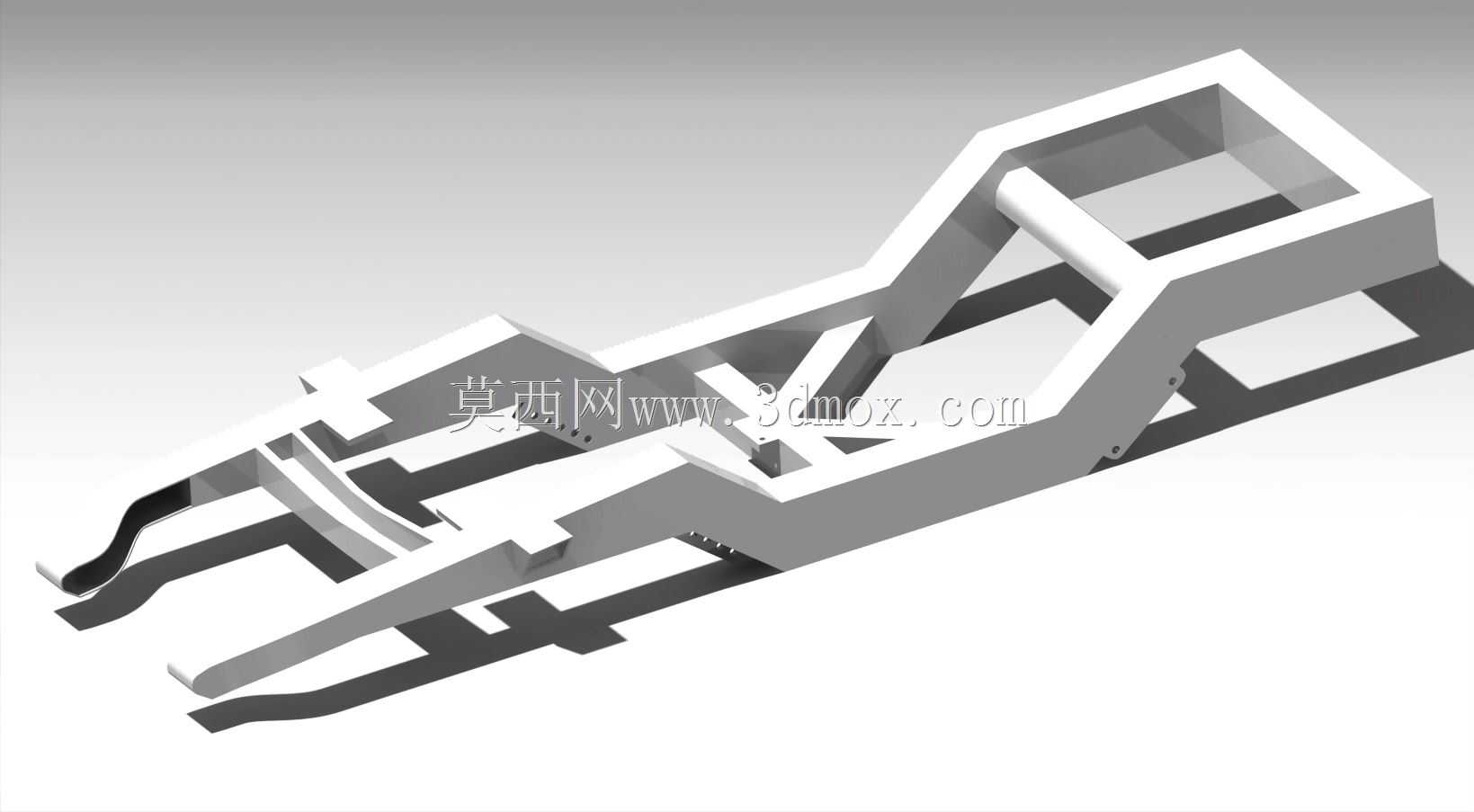

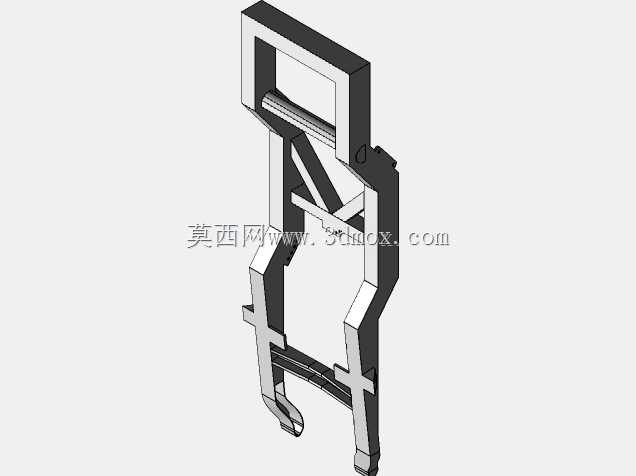

　　该底盘结构为中型SUV采用的非承载式车架设计，核心承载主体为闭合式梯形框架结构，区别于承载式车身的受力逻辑，整套车架独立承担整车行驶过程中的所有载荷，车身本体仅通过柔性衬套与车架连接，可大幅过滤非铺装路面传递的颠簸冲击，适配硬派SUV多场景越野、城郊非铺装路通行的使用需求。从结构设计逻辑来看，车架纵梁采用变截面设计，前段收窄预留发动机、转向机构的安装空间，中段加宽匹配驾驶舱、乘员舱的布置边界，后段延伸区域预留后悬架、备胎、燃油系统的安装点位，纵梁与横梁之间采用满焊连接工艺，关键受力节点增设加强筋结构，避免极限工况下出现应力集中导致的结构开裂。整套框架的安装边界经过多轮校核，前部预留的安装位可适配动力总成、前悬架摆臂、转向机、

　　防撞梁的固定需求，中部预留的安装点位可匹配车身地板、座椅固定支架、传动轴通道的布置要求，后部可直接对接后悬架总成、差速器、后防撞梁的安装接口，各安装孔位的同轴度、平面度公差均控制在机械加工要求范围内，可直接用于后续的装配模拟验证。在实际使用场景中，这类车架结构可承受越野工况下的扭转冲击、满载状态下的垂直载荷以及紧急制动时的纵向冲击力，相比同尺寸承载式车身，抗扭刚度可提升40%以上，即使在交叉轴、炮弹坑等极端越野场景下，车架也不会出现明显形变，保证车门、传动部件的正常工作。设计过程中对横梁的布置位置做了针对性优化，除了常规的前后端横梁、中间支撑横梁外，在悬架安装点、动力总成固定点位置都增设了局部加强横梁，分散局部集中载荷，

　　同时在纵梁上预留了标准化的改装孔位，可适配不同规格的护板、侧踏、牵引装置的加装需求，兼顾原厂设计通用性与后期改装拓展性。框架的整体尺寸匹配中型SUV的轴距、轮距参数，宽度方向避开了轮胎跳动的极限边界，高度方向预留了悬架行程、排气系统、传动部件的布置空间，不会出现运动干涉问题，可直接用于整车总布置的匹配验证，也可作为同级别硬派SUV底盘开发的参考结构，帮助设计人员快速完成车架结构的方案迭代，减少前期建模的重复工作量。
