小型货车改进型车厢锁止卸扣结构

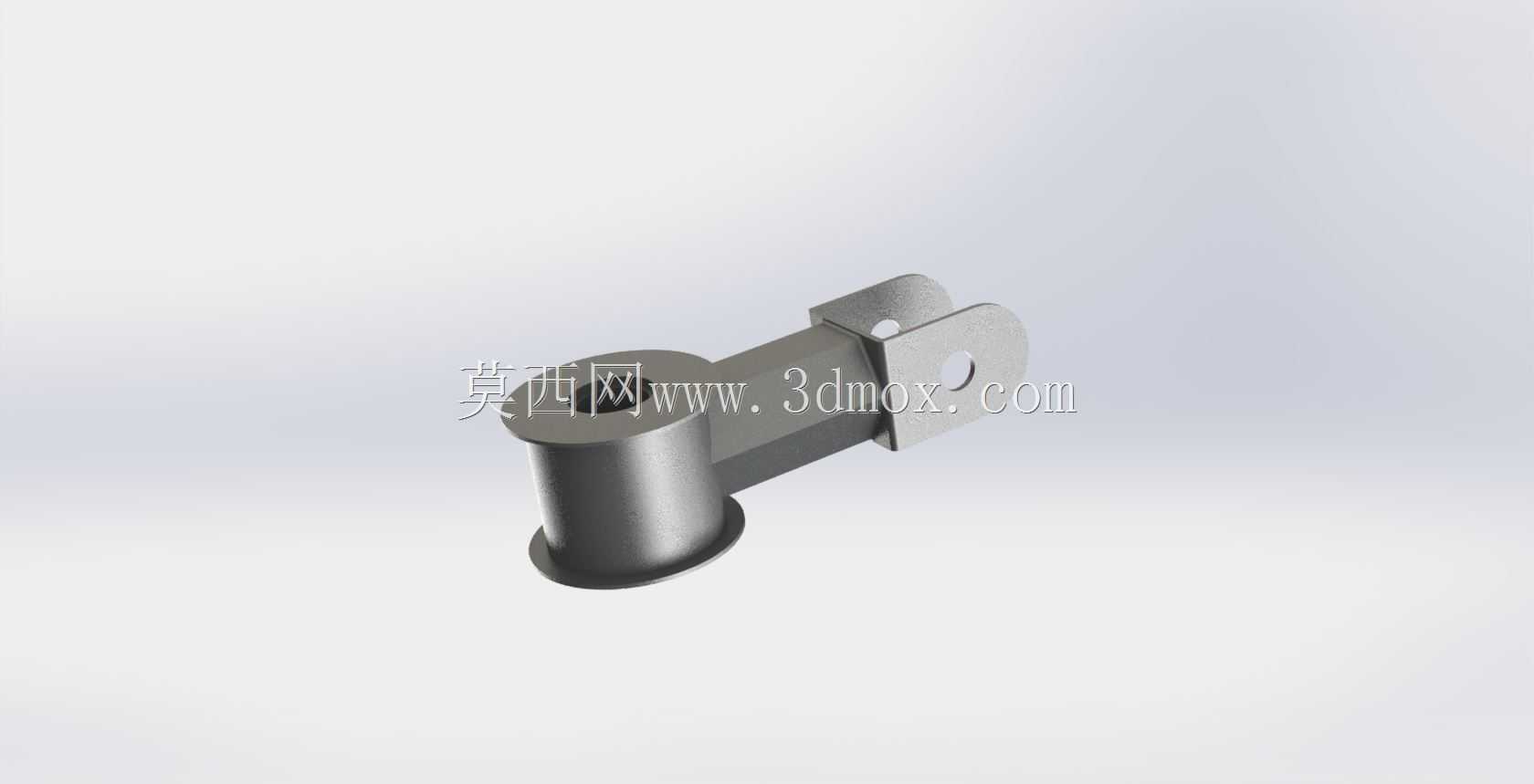

　　城配运输场景里的小型栏板货车，日常装卸建材、零散货品、农用物资时，车厢栏板的锁止可靠性直接影响运输安全，传统卸扣长期受颠簸震动、栏板开合拉扯，容易出现旷量变大、锁舌卡滞、销轴窜出的问题，这款改进设计的卸扣，就是针对城配货车高频装卸、复杂路况的使用痛点做的结构优化。从实际装车适配来看，这款卸扣的安装座采用带翻边的圆柱基座设计，基座底部的翻边结构能增大与车厢栏板下沿的贴合接触面积，安装时可直接贴合栏板边框的冲压面，不需要额外加焊补强垫片，常规4.2米及以下的小型栏板货车、仓栅车的侧栏板、后栏板铰接位置都能适配，安装孔位匹配主流车型的原厂预留孔，不需要现场扩孔或者改焊支架，替换原有老化卸扣时操作门槛很低。结构设计上，

　　卸扣的锁止臂做了等截面的过渡处理，连接基座与锁舌铰接座的臂身没有应力集中的直角突变，车辆行驶过程中传递过来的颠簸震动载荷，能顺着臂身的圆弧过渡面均匀分散到基座位置，不会在转角位置出现应力集中导致的臂身断裂。端部的铰接双耳座做了同轴度优化，锁舌销轴的安装孔采用一次冲压成型工艺，双耳的平行度公差控制在0.1mm以内，锁舌转动时不会出现偏磨卡滞的问题，哪怕是冬季低温环境下，栏板结冰粘连时，开合锁止也不需要额外撬动。从安装边界来看，基座圆柱段的外径适配常规栏板边框的型材槽宽，安装后基座突出栏板表面的高度不会超出车厢外侧的防撞轮廓，不会在装卸货时被货物、叉车剐蹭变形，锁止状态下锁舌的扣合深度比传统卸扣深3mm，车辆在非铺装路面颠簸时，

　　不会因为栏板跳动出现锁舌脱开的风险。日常使用中，这款卸扣的维护成本很低，销轴位置预留了润滑脂加注间隙，每季度做一次简单润滑就能保证开合顺畅，基座表面的钝化处理能抵御货运场景里的泥水、融雪剂腐蚀，不会因为长期锈蚀导致锁止功能失效。不同于通用型的民用卸扣，这款结构专门针对货车栏板的开合角度做了限位设计，锁舌打开到最大角度时不会和栏板的铰接结构产生干涉，装卸货时翻开栏板不需要额外把卸扣完全拆下，能减少小零件丢失的概率，适配日常高频次的栏板开合操作。
