液压阻尼式减震缓冲部件结构设计

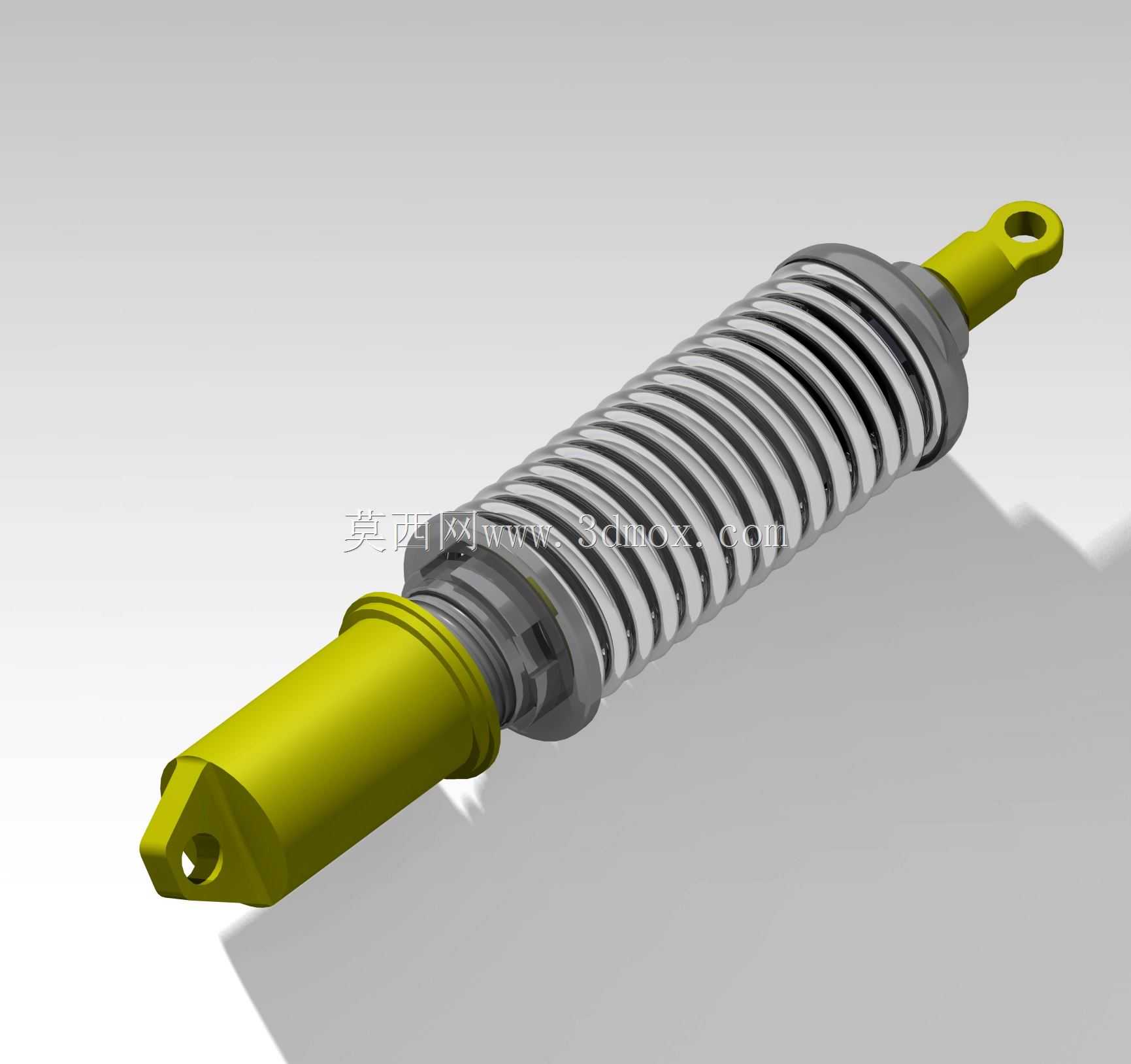

　　该减震部件多用于行走类设备的振动隔离场景，在非铺装路面作业的工程车辆、中小型代步运载设备的行走悬架系统中，这类阻尼减震部件是衰减路面冲击、避免刚性碰撞的核心结构件。不同于纯弹性缓冲元件，这款结构将螺旋压缩弹簧与液压阻尼芯轴集成布置，外部弹簧承担静态承载与冲击能量的初步存储，内部阻尼芯负责将往复振动的机械能通过油液节流转化为热能耗散，避免设备经过颠簸路段后出现持续往复弹跳，保障行走过程中轮组与接触面的有效贴合，提升操控稳定性与驾乘平顺性。从结构设计逻辑来看，两端的铰接吊耳采用对称式单耳开孔设计，安装时可通过销轴快速完成与车架、行走桥体的铰接固定，铰接端的接触面做了倒角过渡处理，避免安装后销轴受径向剪切力时出现应力集中，

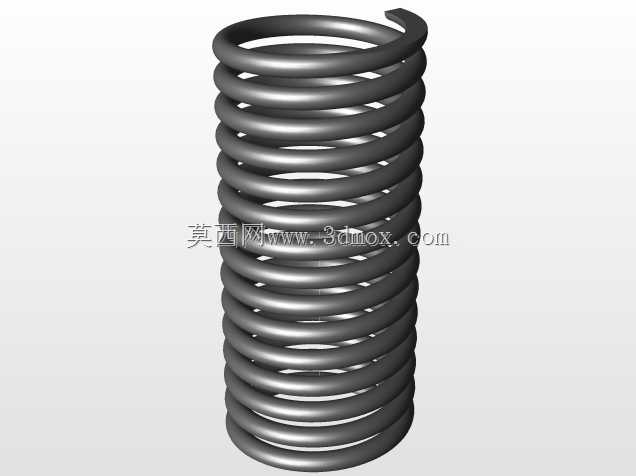

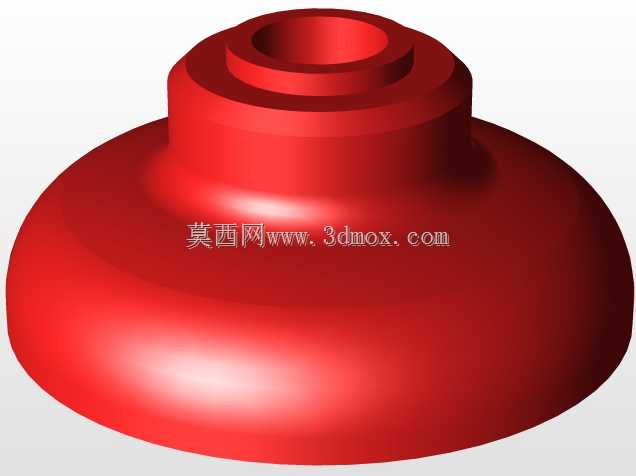

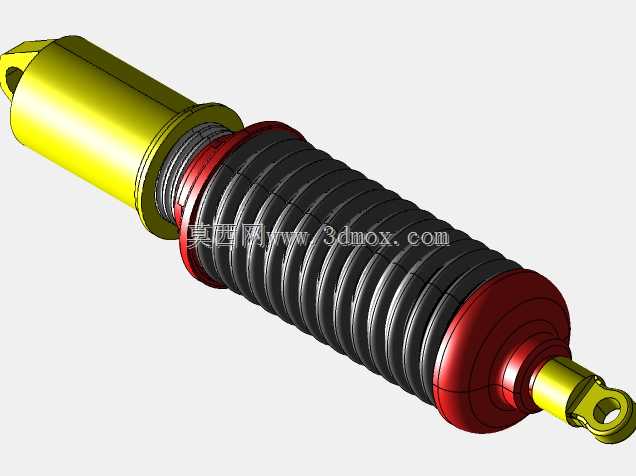

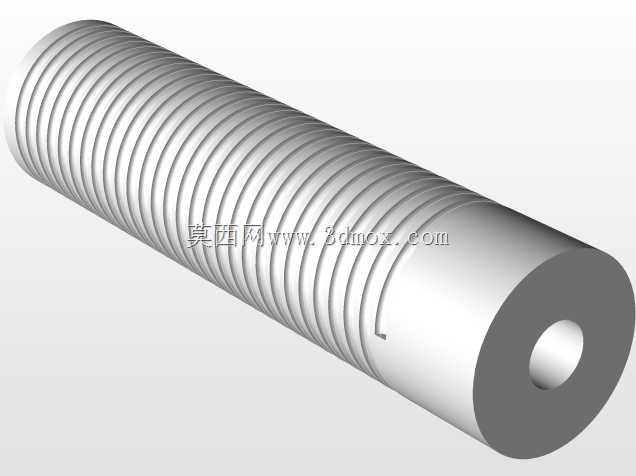

　　同时铰接结构允许部件在工作过程中随悬架跳动产生小角度摆动，抵消安装位的相对位移偏差，避免芯轴承受侧向弯矩导致密封件过早磨损。外部螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧中径与阻尼外筒的外径做了匹配限位，弹簧两端均做了并圈磨平处理，安装后弹簧端面与两端的支撑座完全贴合，避免压缩过程中弹簧出现偏斜、蹭筒的问题，弹簧的刚度匹配常规中小型运载设备的簧下质量，在额定载荷下的静变形量控制在合理区间，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现频繁触底的问题。阻尼芯的伸出端做了防尘套配合台阶，可配套安装橡胶防尘罩阻挡泥沙、粉尘进入密封副，延长油封与活塞杆的使用寿命，外筒表面做了防锈处理，适配户外作业的复杂工况。安装边界方面，

　　部件在最大伸长状态下的两端安装孔中心距与最小压缩状态下的中心距差值覆盖常规悬架的跳动行程，两端吊耳的开孔尺寸匹配通用规格的连接销轴，无需额外加工转接件即可完成装配，设计过程中充分考虑了通用互换性，可直接替换同规格的同类型减震部件，也可作为小型非道路设备悬架改装的备选部件，建模时对弹簧的并圈段、阻尼筒的密封槽、吊耳的加强筋都做了细节还原，可直接用于结构校核、装配干涉检查以及后续的工程出图参考。
