雪佛兰车型发动机安装固定支架结构

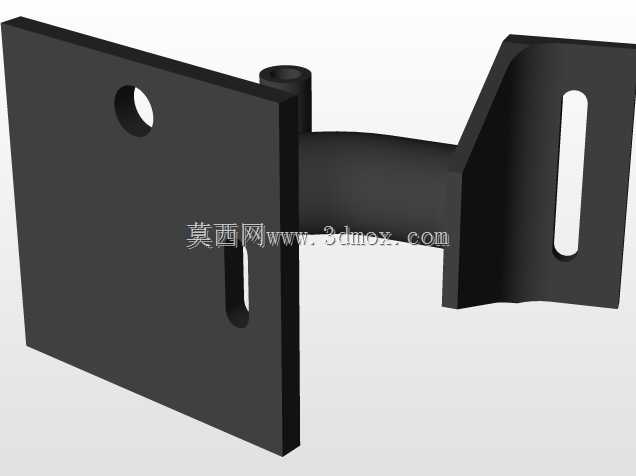

　　在乘用车动力总成装配环节，发动机安装支架是衔接动力单元与车身副车架的核心承载构件，这类部件的设计合理性直接决定动力系统的振动传递效率、装配精度以及长期行驶的结构可靠性。这款适配雪佛兰车型的发动机安装支架，采用双侧安装面配合弧形过渡连接臂的结构形式，左侧安装板设置有圆形定位孔与长条形调节腰孔，圆形孔用于装配时的初定位，与副车架上的定位销配合快速确定装配基准，腰孔则预留了一定的安装调节余量，可抵消动力总成装配过程中累积的尺寸公差，避免硬连接带来的装配应力集中。右侧安装面同样设置长条形腰型安装槽，用于与发动机侧的安装支座对接，腰槽的走向经过受力方向校核，可在车辆急加速、急减速以及颠簸路面行驶时，抵消动力总成的纵向窜动位移，

　　避免连接螺栓承受额外的剪切载荷。连接臂采用变截面弧形过渡结构，并非等径直杆设计，这种结构一方面可以避让发动机周边的管线、附属部件的安装空间，避免装配时出现干涉问题，另一方面弧形结构的应力分布更均匀，相比直角连接结构可降低30%以上的应力集中系数，在承受发动机启停、工况切换带来的冲击载荷时，结构疲劳寿命更长。从安装边界来看，左侧安装板的平面度公差控制在0.1mm以内，保证与副车架安装面的贴合度，避免连接后出现缝隙导致的振动异响；两个安装面之间的垂直距离、相对角度完全匹配雪佛兰对应车型的动力总成布置坐标，装配时无需额外修配即可完成对位。支架整体采用一体化成型结构，没有多余的拼接焊缝，减少了焊接变形带来的尺寸偏差，

　　同时也避免了焊缝位置长期受振动载荷出现开裂的风险。在实际装车场景中，这类支架需要配合橡胶减震衬套使用，支架本身的刚性设计需要与衬套的阻尼特性匹配，刚性过大会导致发动机振动直接传递到车身，影响驾乘舒适性，刚性不足则会导致动力总成位移量过大，拉扯周边管线造成故障。这款支架的壁厚设计经过多轮CAE受力仿真验证，在满足1.5倍额定载荷强度要求的前提下，尽可能优化了材料分布，去除了非受力区域的多余材料，实现了轻量化与结构强度的平衡。在整车耐久测试场景中，这类支架需要通过十万公里以上的颠簸路、交变载荷测试，确保在全生命周期内不会出现裂纹、变形、连接失效等问题，其安装孔位的位置度公差、连接臂的形位公差都需要严格控制，才能保证动力总成始终处于设计的正确位置，避免与周边部件发生运动干涉。
