锥形夹紧环形B款机械锁紧连接件

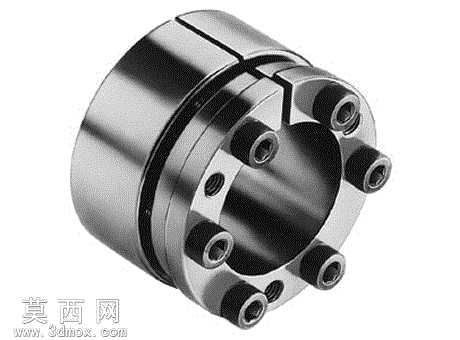

本作品为锥形夹紧环形B款锁紧连接件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差配合标准，对各部件的装配间隙、同轴度要求做了精准参数约束，确保模型可直接对接生产加工环节的尺寸校验需求。模型整体采用环形分体式结构设计，主体包含外套筒、内锥锁紧环、周向均布的锁紧螺钉三个核心部分，建模时先通过旋转特征构建内外锥面的基础轮廓，再通过拉伸切除特征加工出螺钉安装孔、分体式收缩缝，对螺钉的螺纹特征采用装饰螺纹线结合简化实体的方式处理，既保证了外观展示的真实性，又控制了模型整体面数，兼顾渲染效果与文件运行流畅度。材质渲染方面，主体金属部件采用合金钢材质参数，调整金属粗糙度为0.15、反射强度0.8，还原经过精车加工后的金属表面哑光金属质感，螺钉部分做了发黑处理的材质区分，通过不同的粗糙度、反光度参数区分不同加工工艺的表面效果，渲染时采用三点布光方式，主光源从斜上方45度投射，搭配两个辅助补光消除结构死角的阴影，清晰展现内锥面、螺钉孔、收缩缝的细节结构。结构设计上，该夹紧件依靠周向螺钉拧紧时带动内锥环沿轴向移动，通过锥面的楔紧作用使内圈收缩抱紧轴类零件、外圈胀紧固定在安装座孔内，实现无键连接的扭矩传递，建模时特意还原了内圈的轴向收缩缝结构，确保结构原理的可展示性，各螺钉的安装位置做了周向均布的阵列约束，保证受力均匀的设计逻辑在模型中完整体现。设计思路围绕无键连接的装拆便捷性、对中性优势展开，相比传统键槽连接，该锥形夹紧结构不会对轴件造成键槽应力集中损伤，同时可实现任意角度的安装定位调整，建模过程中对锥面的配合角度做了标准化参数设置，适配常用轴径的安装需求，所有倒角、退刀槽等工艺结构均按照机械加工规范做了还原，避免模型出现无法落地生产的理想化结构问题。
