多通路拆分套管耦合管路连接件

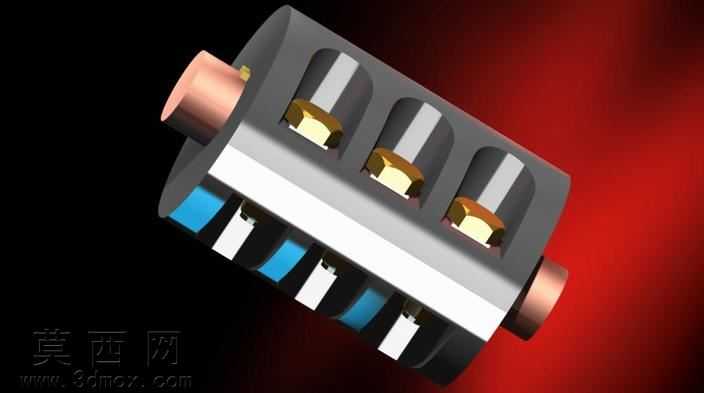

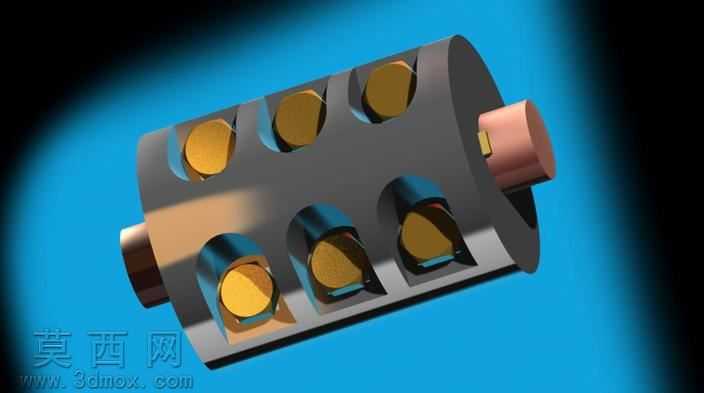

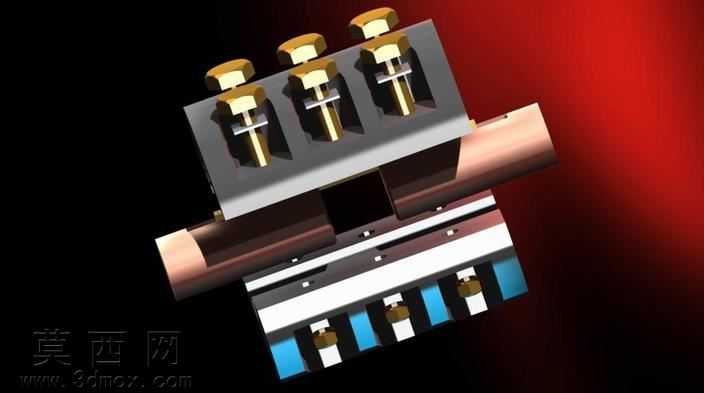

本作品为多通路拆分套管耦合连接件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先以管路对接的实际工况为核心依据，先完成主体基座的轮廓绘制，通过拉伸、切除、阵列等基础特征命令构建出基座上的多组平行安装槽位，保证每一处槽位的同轴度、间距公差符合管路对接的装配要求。建模阶段针对两端的铜质对接端头单独构建特征，还原其圆柱插接结构的倒角、配合公差细节，确保端头与主体基座的装配间隙符合实际五金件的装配逻辑，同时对基座上的紧固组件进行分块建模，每一组紧固螺帽、压块都单独完成特征构建，通过线性阵列命令均匀排布在基座的安装槽位上，保证各紧固组件的位置精度一致。材质渲染阶段针对不同部件匹配对应材质属性，主体基座部分赋予哑光深灰硬质工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑料的哑光质感，两端对接端头赋予紫铜金属材质，调整金属的反射率、漫反射参数还原铜材的温润金属光泽，紧固螺帽部分赋予黄铜金属材质，压条部分赋予亮面金属材质，底部的密封卡接部件分别赋予蓝色工程塑料、白色绝缘密封材质，通过不同材质的区分清晰展现各部件的功能分区。结构设计上采用拆分式套管耦合逻辑，可同时实现多组管路的并行对接与拆分，每一路管路都对应独立的紧固压合结构，通过拧紧上部的黄铜螺帽即可带动压块下行，压紧插入套管内的管路，实现管路的密封固定，需要拆分时仅需松开对应螺帽即可拔出单路管路，无需拆解整个连接件，兼顾了多管路集成安装的便捷性与单路维护的灵活性。设计过程中充分考虑五金管件的实际使用场景，对所有棱角位置做了圆角过渡处理，避免安装过程中的锐边划伤，同时对各部件的配合面做了公差预留，确保虚拟模型可直接对接生产端的开模、加工参数要求，渲染阶段采用红黑渐变背景突出产品主体，通过定向打光展现各部件的材质层次与结构细节，清晰呈现连接件的装配关系与功能结构。
