本田Activa踏板车后悬架减震构件

　　这款减震构件主要适配本田Activa系列踏板车型，属于后悬架系统的核心承载部件，日常应用场景覆盖城市通勤代步、非铺装路面短途行驶等多数踏板车使用工况，核心作用是过滤路面传递至车架的颠簸冲击，避免轮端跳动直接传递至驾乘人员，同时在制动、过弯过程中提供足够的支撑刚度，维持车身姿态稳定，减少后轮抓地力的波动。

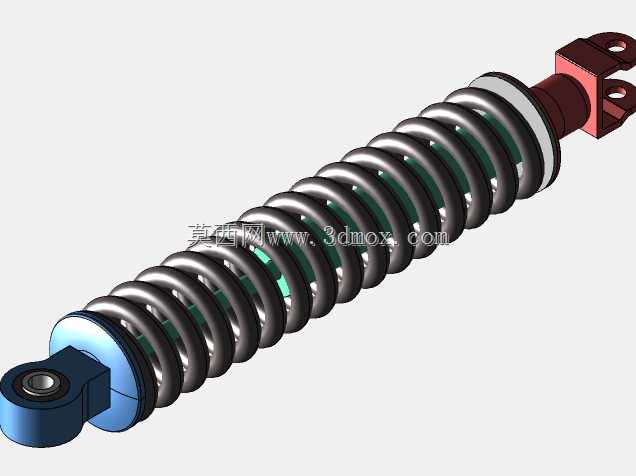

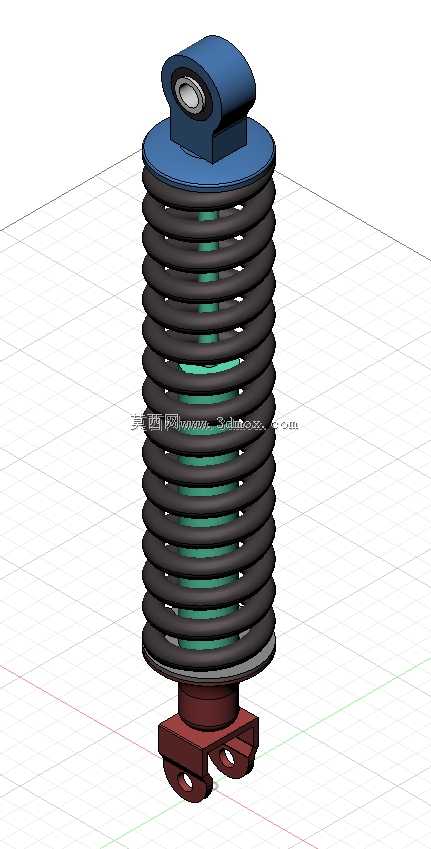

　　从功能特性来看，该减震采用螺旋弹簧搭配阻尼芯的经典结构，外侧的螺旋弹簧承担主要的垂直载荷，根据踏板车后轴额定载荷匹配了对应的线径与圈数，静平衡状态下的预压行程预留了足够的缓冲空间，应对单人骑行、双人载物等不同载荷场景时，都能保持合理的下沉量；内部阻尼结构负责抑制弹簧的多余往复弹跳，避免经过颠簸路段后出现长时间的余震，提升行驶过程中的贴地感与舒适性。上下端的连接结构分别适配车架后安装点与后轮摇臂安装位，上端采用带橡胶衬套的吊耳结构，能够缓冲部分横向与纵向的微小窜动，减少金属硬连接带来的异响与应力集中，下端采用叉型安装座，通过销轴与摇臂铰接，安装对位容错率高，日常维护更换时无需复杂的专用工装即可完成拆装。

　　设计过程中完全参照实车构件的实际尺寸逆向建模，整体安装边界严格遵循原车的安装孔位间距、连接轴径参数，上端吊耳的衬套内孔尺寸、下端叉座的开口宽度与销轴孔同轴度都和实车部件保持一致，替换安装时无需额外修改车架或摇臂结构。外形层面，弹簧的节距采用变节距设计，靠近上下安装座的部分节距更小，在大冲击行程下会逐步并圈提升刚度，避免弹簧出现压并失效的情况；弹簧外侧预留了足够的防尘套安装空间，能够适配后期加装防尘护套的需求，延长阻尼芯的使用寿命；上下端的金属安装座做了圆角过渡处理，减少应力集中点，长期承受交变载荷时不容易出现结构开裂问题。

　　针对建模从业者而言，该模型完整还原了减震器的装配关系，弹簧、阻尼芯、上下安装座、顶部连接端盖都为独立可拆分结构，可直接用于踏板车底盘系统的装配干涉校验，也可作为同类型小排量踏板车后减震设计的参考样本，在进行后悬架运动仿真时，可直接赋予弹簧对应的刚度参数、阻尼结构对应的阻尼系数，模拟不同载荷、不同路面冲击下的悬架动态响应，验证悬架行程是否满足设计要求，是否会出现运动干涉问题。
