壁挂式传感器安装铰接支座结构

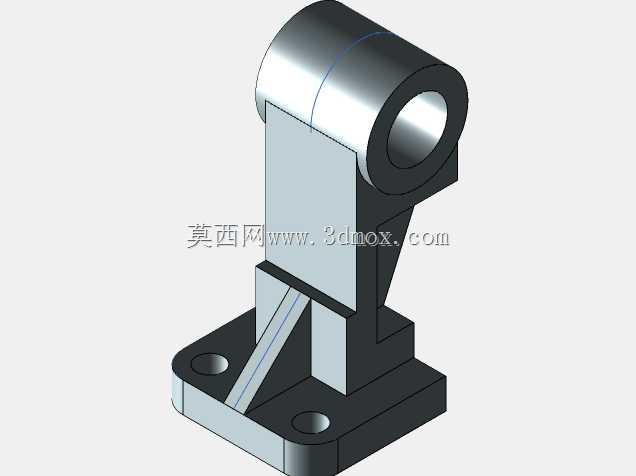

　　这类壁挂式铰接支座主要应用在工业现场传感检测单元的墙面固定场景，常见于自动化生产线周边的位置检测、设备状态监测点位布设，用来给外置式传感器提供稳定的安装载体，同时通过铰接结构适配传感器的角度调整需求，避免安装面偏差导致的检测光路或感应面错位。从结构设计来看，安装端采用带两个沉孔的立式耳板结构，沉孔设计可以让固定螺栓的头部完全沉入安装面内，不会突出支座表面干涉后续部件装配，耳板与下方承接平台之间设置了三角形加强筋，筋板厚度与主体壁厚保持一致，在不额外增加过多整体重量的前提下，大幅提升立式安装板与水平承接面之间的连接刚性，避免传感器长期挂载后出现连接部位形变、检测位置偏移的问题。承接平台向前延伸的末端设置了圆柱形铰接套筒，

　　套筒内孔为光孔设计，可穿装铰接销轴与传感器尾部的连接头配合，实现传感器俯仰角度的无级调整，调整到位后可通过销轴侧部的紧定螺钉锁死角度，适配不同高度、不同朝向的检测目标。安装边界方面，立式安装板的两个安装孔中心距按照常规墙面膨胀螺栓布设间距设计，可直接适配工业现场常见的M6膨胀螺栓安装，不需要额外制作转接板；整体外伸长度控制在合理范围内，避免外伸过长导致的挂载震颤，同时保证铰接端有足够的调整空间不会与墙面发生干涉；圆柱形套筒的内孔尺寸匹配主流中小型传感器的通用铰接接头尺寸，可直接替换同规格的老旧损坏支座，不需要重新加工适配零件。设计过程中优先考虑了现场安装的便捷性，整体结构无复杂曲面，所有棱边均做了R2的倒角处理，

　　既避免加工和安装过程中锐边划伤操作人员，也能减少应力集中点，提升长期交变载荷下的结构使用寿命。壁厚选择上兼顾了刚性与材料成本，主体壁厚均匀，适合采用压铸或普通铣削加工，加工过程中不需要特殊工装，普通立式加工中心即可一次装夹完成大部分面的加工，铰接套筒内孔可通过一次铰孔保证尺寸精度与同轴度，安装面的平面度控制在0.05mm以内，保证安装后支座与墙面贴合紧密，不会出现安装翘曲导致的角度偏差。
