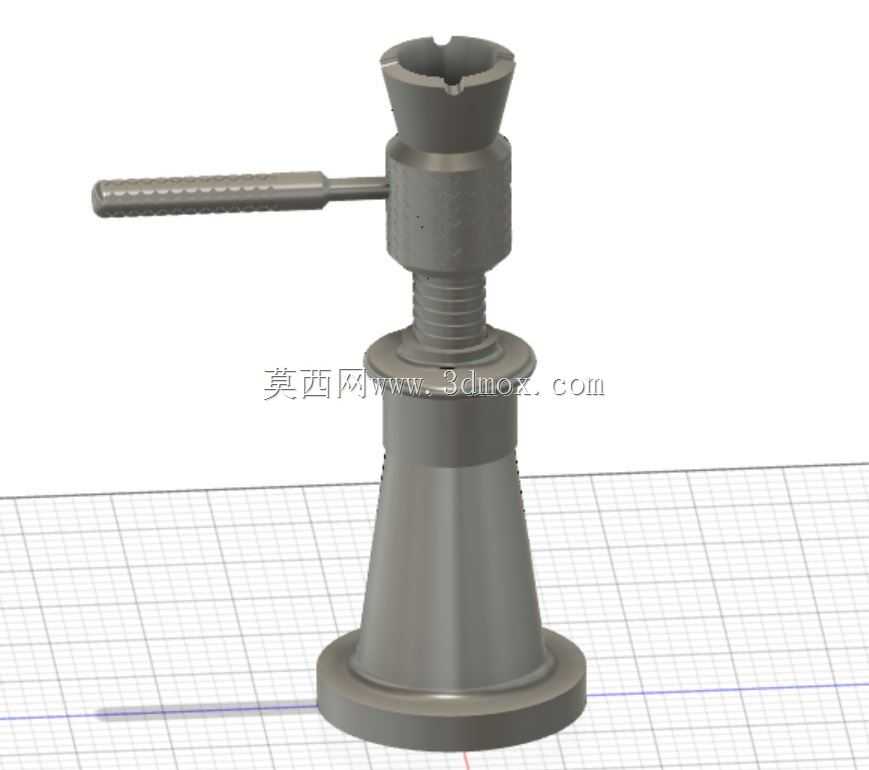

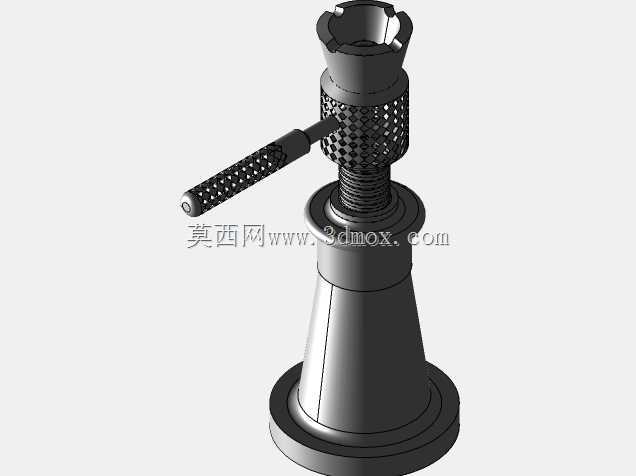

手动螺旋顶升支撑机构三维数模

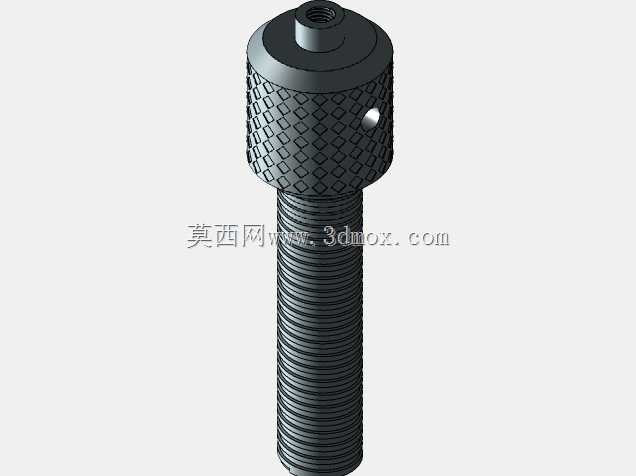

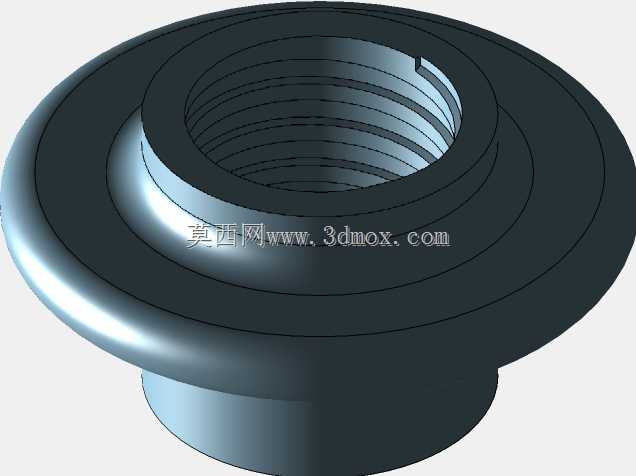

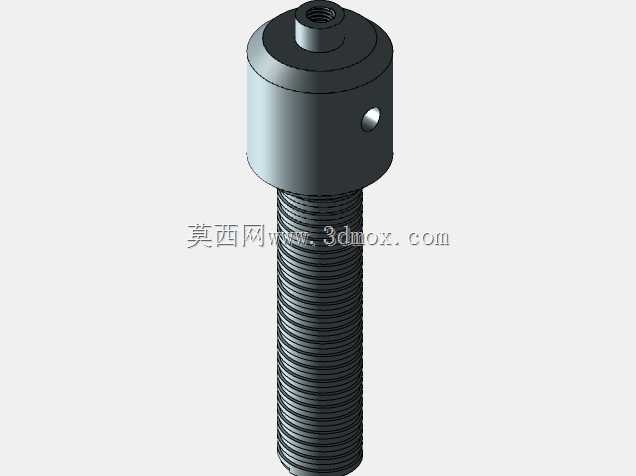

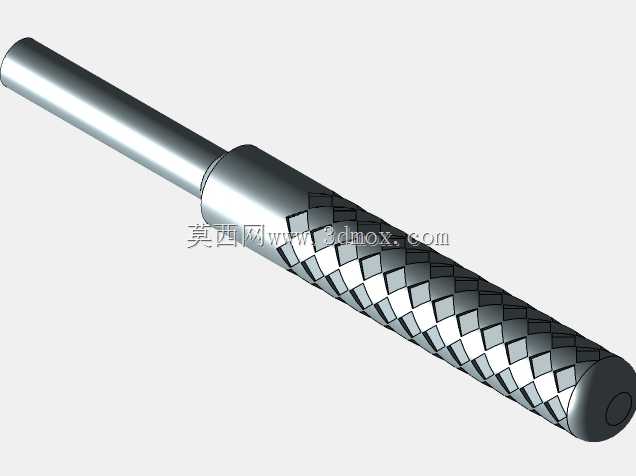

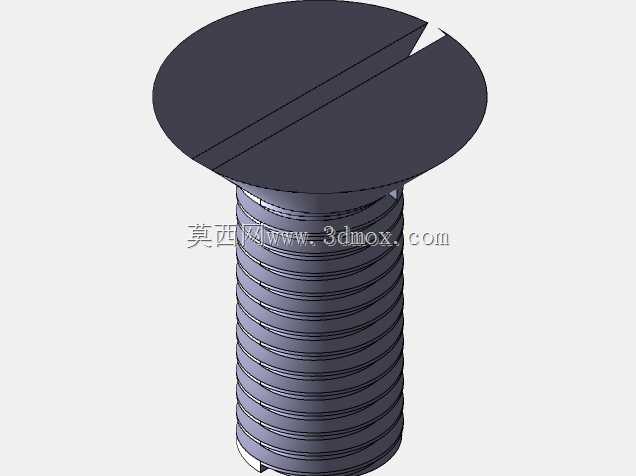

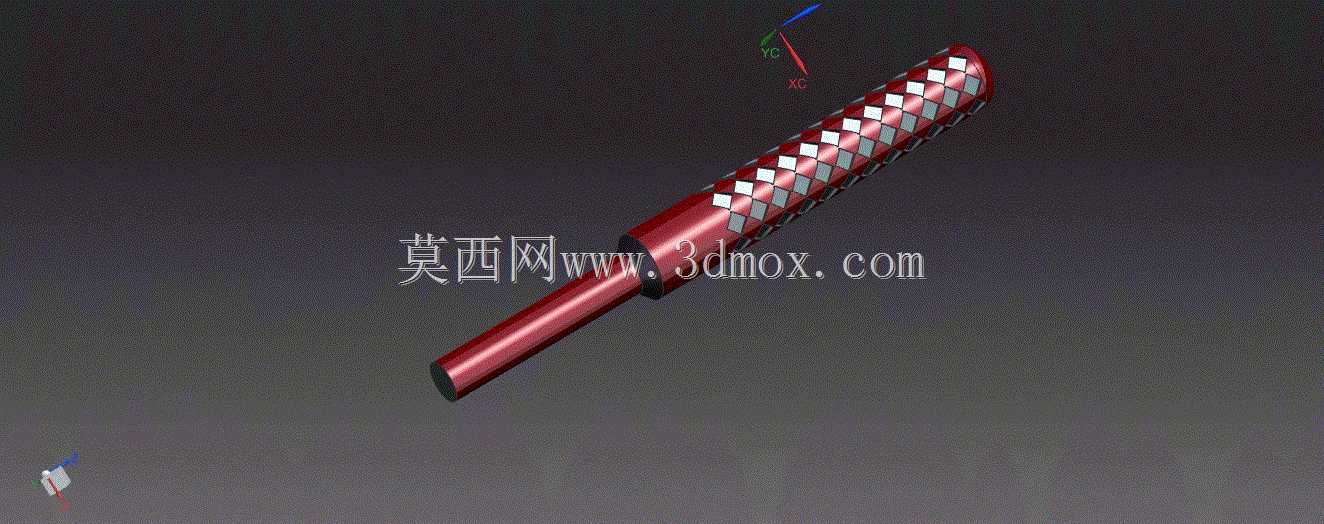

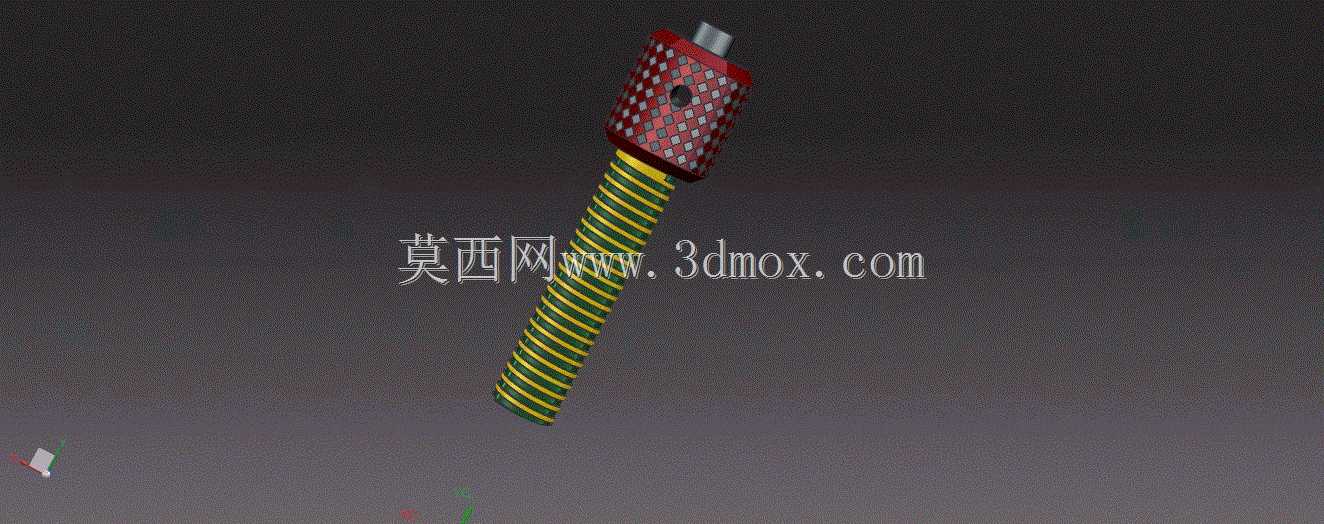

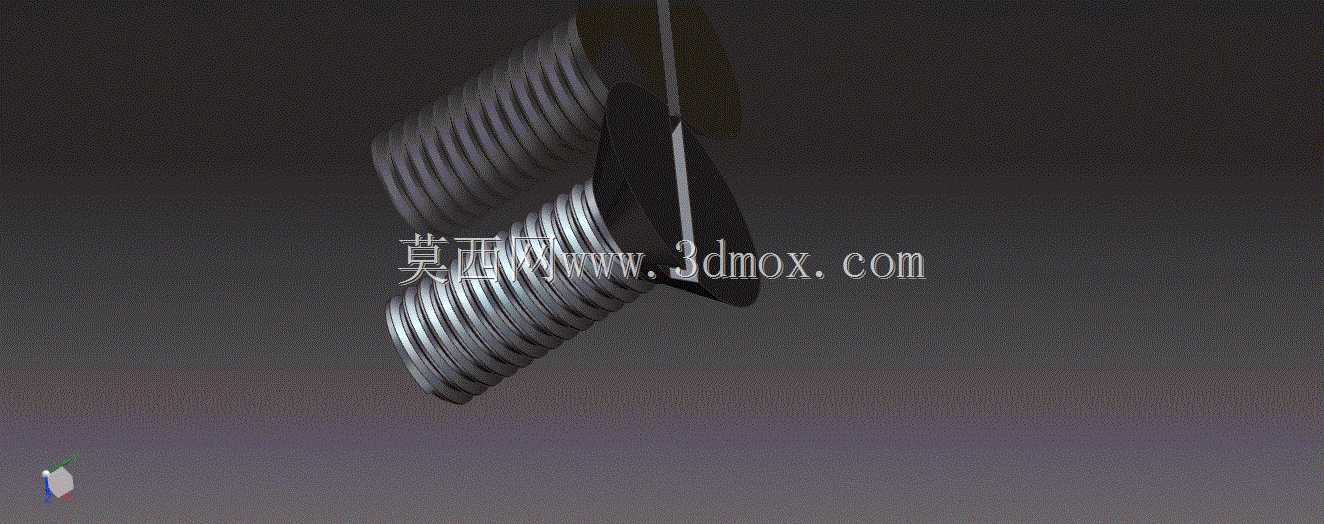

　　这款手动螺旋顶升机构，常被用于设备检修、工装调平、重型构件临时支撑等场景，在小型机加工工位、汽修作业、装配生产线的辅助工位都能见到它的身影，相比液压顶升结构，它不存在密封件老化泄漏的问题，长期静置存放也不会出现顶升高度回落的问题，可靠性更适合无动力源的野外作业或者长期固定支撑的工况。整个机构采用梯形螺纹传动副作为核心传力结构，梯形螺纹的牙型角具备良好的对中性和自锁性能，即便撤去操作杆上的外力，顶升的负载也不会自行下滑，不需要额外添加锁止结构就能满足安全作业要求。操作杆采用带防滑纹理的直杆设计，穿入顶升螺杆上部的径向通孔中，作业时通过转动操作杆带动螺杆旋转，依靠螺纹副的传动将旋转运动转化为直线顶升动作，操作力臂经过合理匹配，

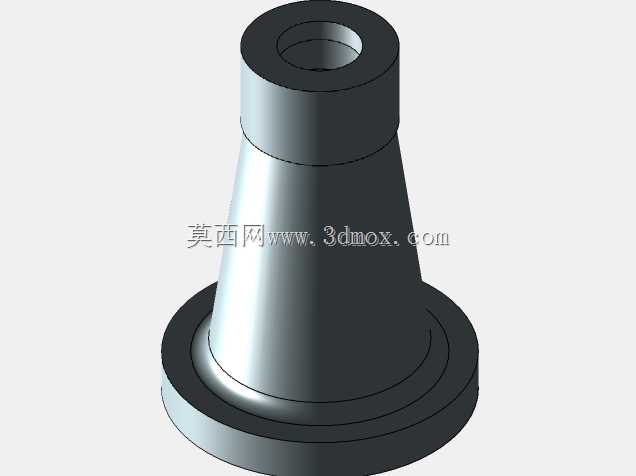

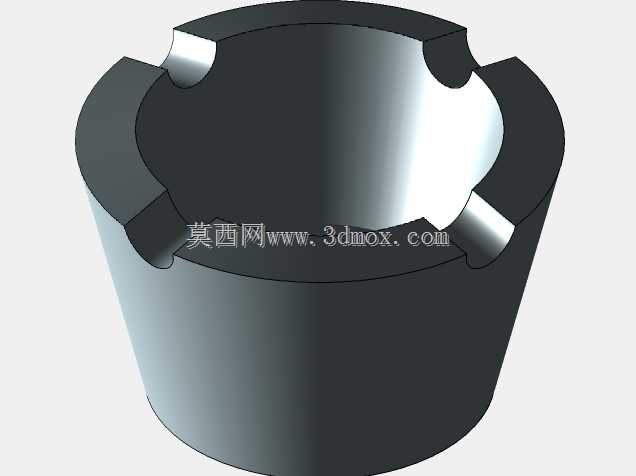

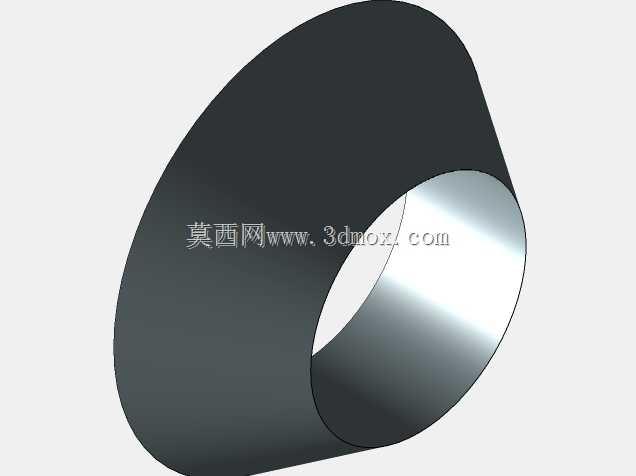

　　单人徒手操作即可完成数吨级负载的顶升调整，不需要额外加力杆辅助。顶部的承托头采用内凹喇叭口结构，接触被支撑件时可以自动适配一定角度的接触面倾斜，避免硬接触造成的应力集中，同时内凹结构可以防止被支撑件在顶升过程中出现侧滑偏移，提升作业过程的稳定性。底部的支撑底座采用大直径锥形扩面结构，底座与支撑面的接触面积经过核算，在常规硬化地面作业时不会出现压陷或者侧翻问题，锥形过渡段可以将顶部承受的垂直载荷均匀分散到底座整个接触面，避免局部应力过大造成结构变形。整套数模包含了总成装配体以及所有单个组成零件的完整结构，每个零件的配合公差、螺纹规格、倒角细节都按照实际加工要求做了还原，结构设计时充分考虑了零件的加工工艺性，

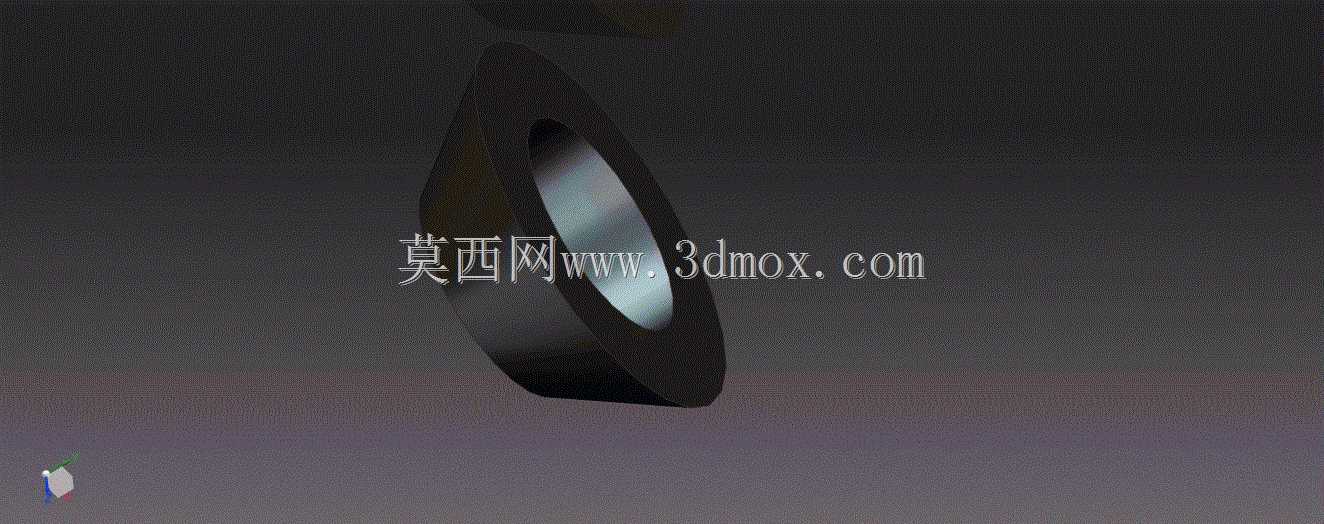

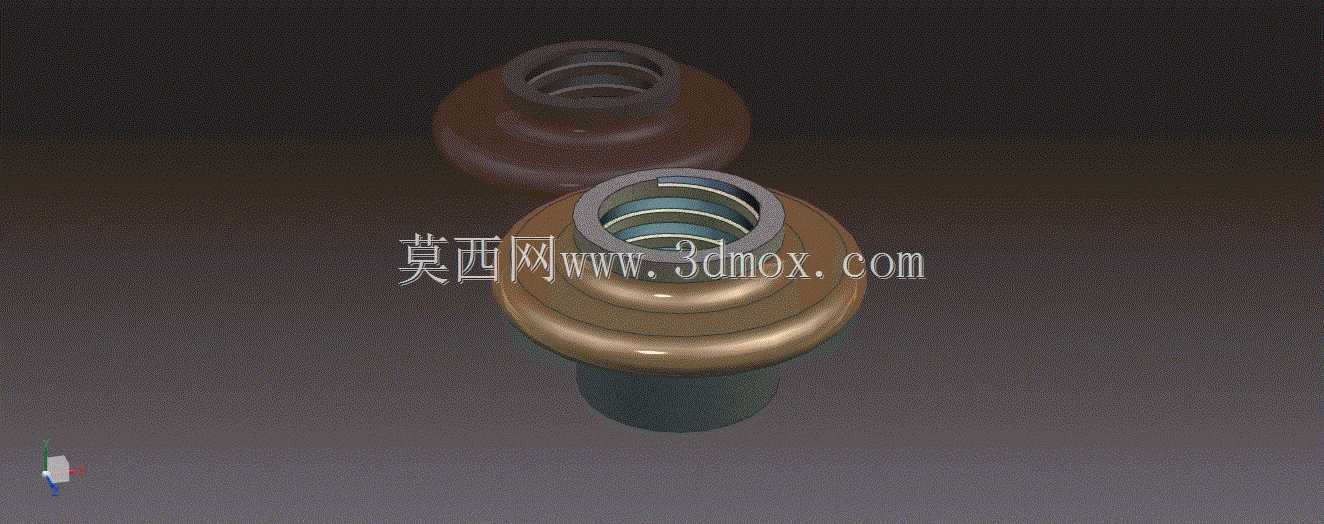

　　所有回转面都可以通过普通车床完成加工，滚花、槽口等细节结构也符合常规机加工的工序要求，没有出现无法加工的异形结构。安装使用时不需要额外的固定基础，直接将底座放置在平整硬质支撑面上即可，顶升行程范围内的外轮廓没有突出的干涉结构，可以在狭窄的设备底部间隙中放置使用，操作杆的转动半径也做了控制，在空间受限的工位也能完成转动操作，不会和周边设备、构件发生运动干涉。各配合零件之间预留了合理的装配间隙，螺杆转动时不会出现卡滞，长期使用磨损后也可以通过更换铜质衬垫快速修复，不需要整体报废更换，维护成本极低。
