雅马哈单缸摩托前制动钳总成结构

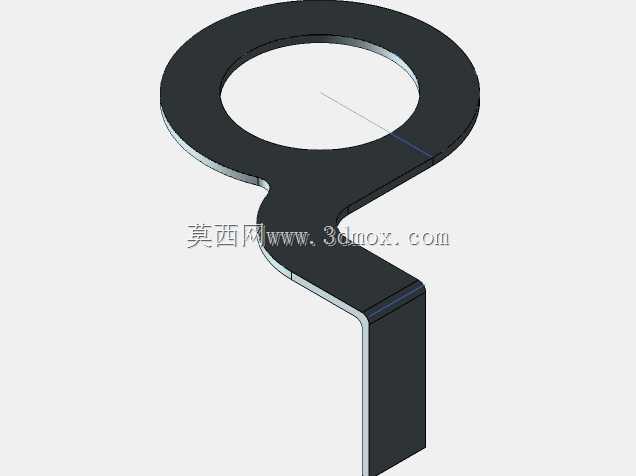

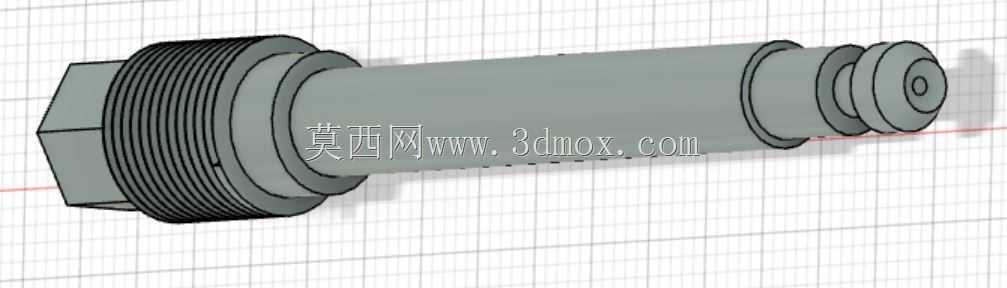

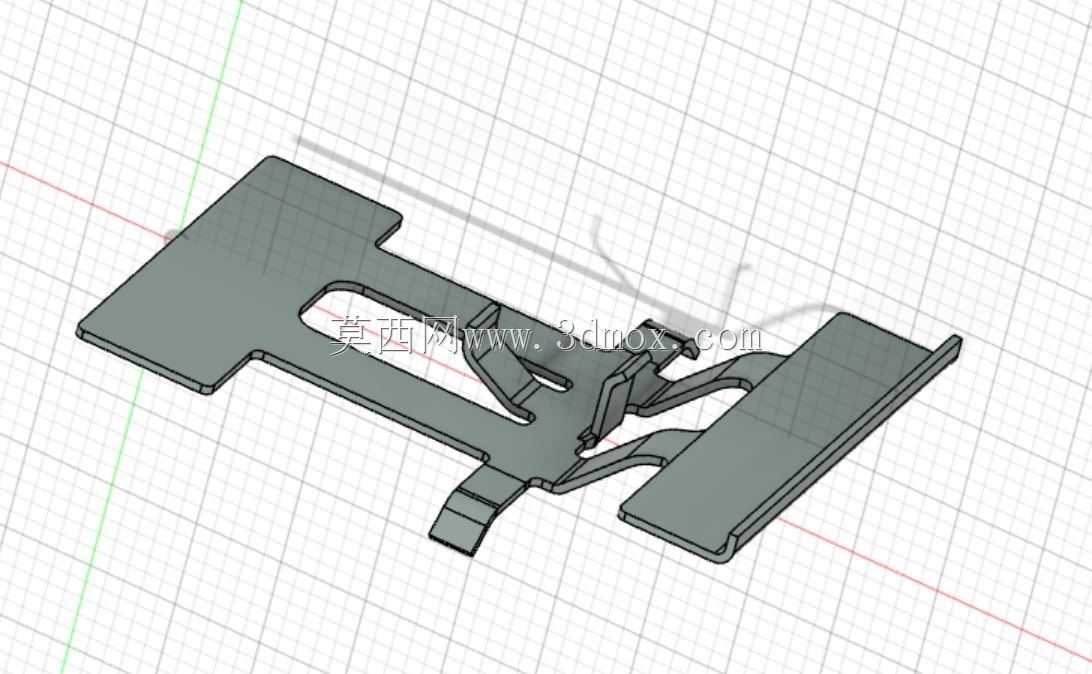

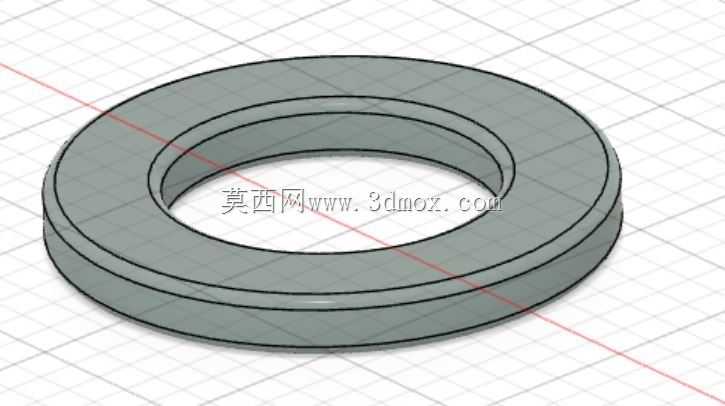

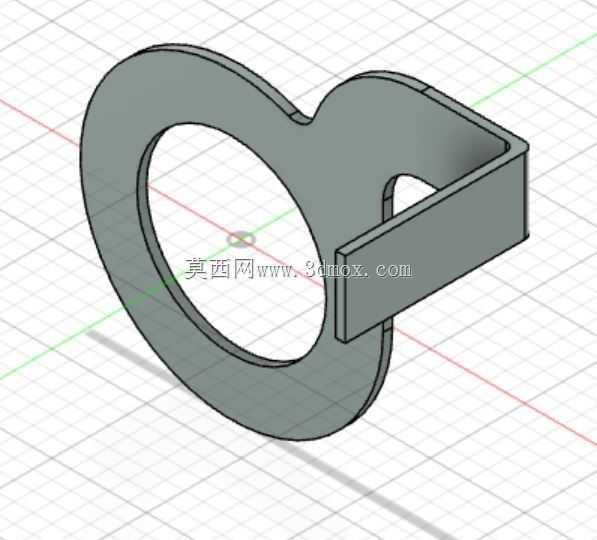

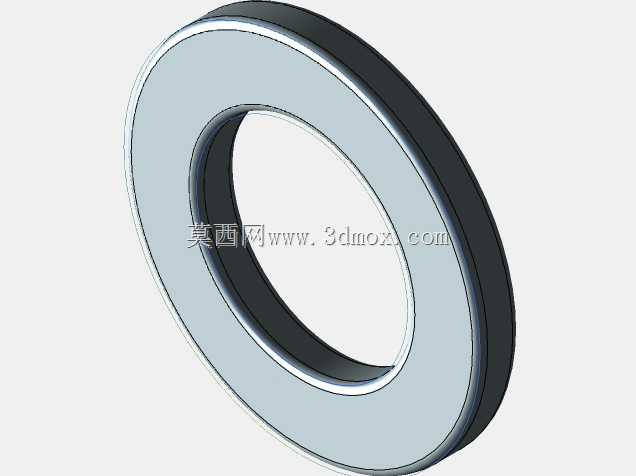

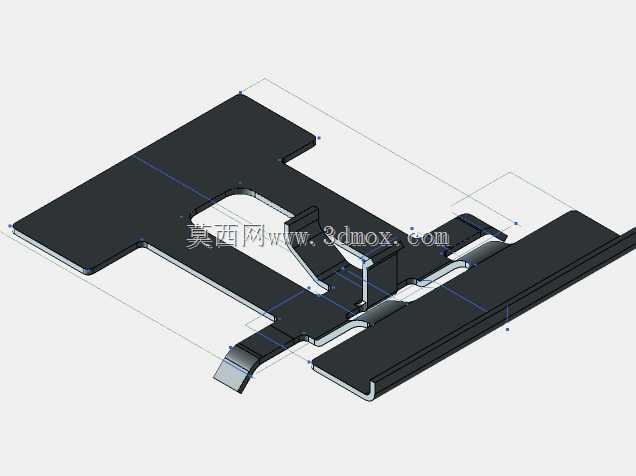

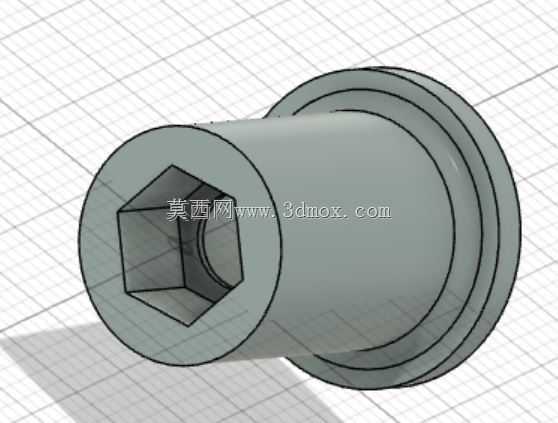

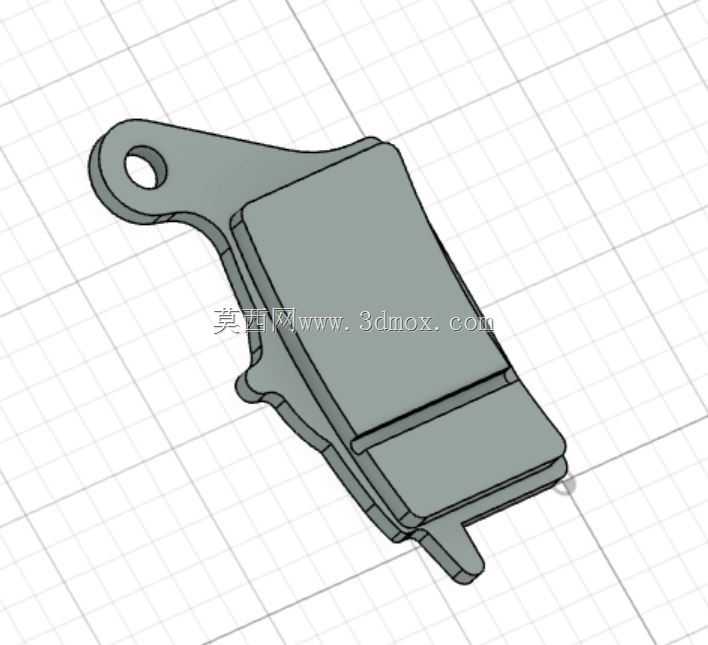

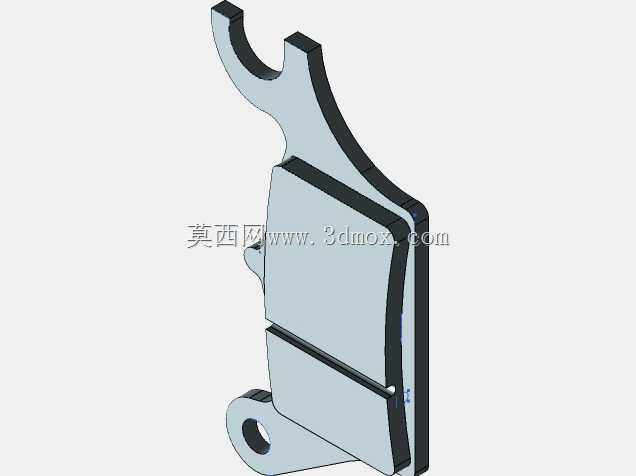

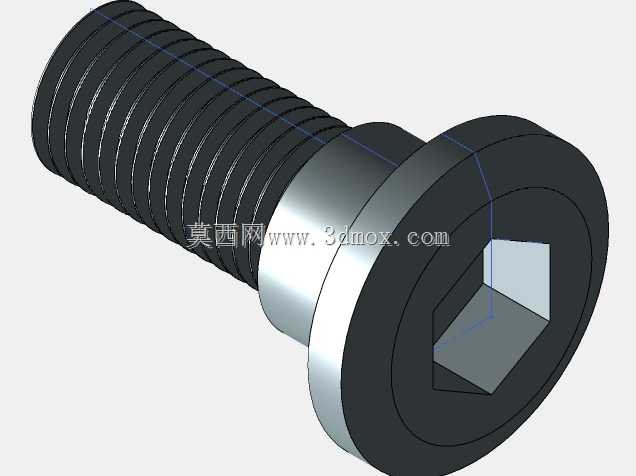

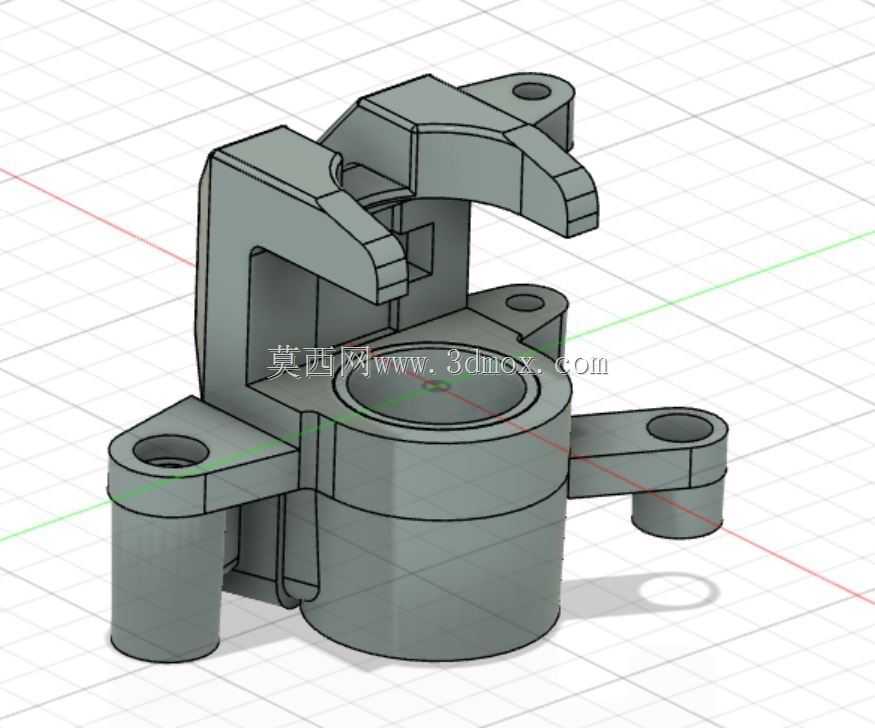

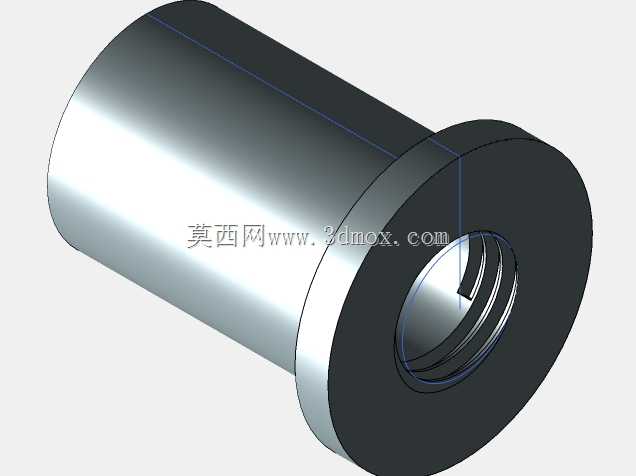

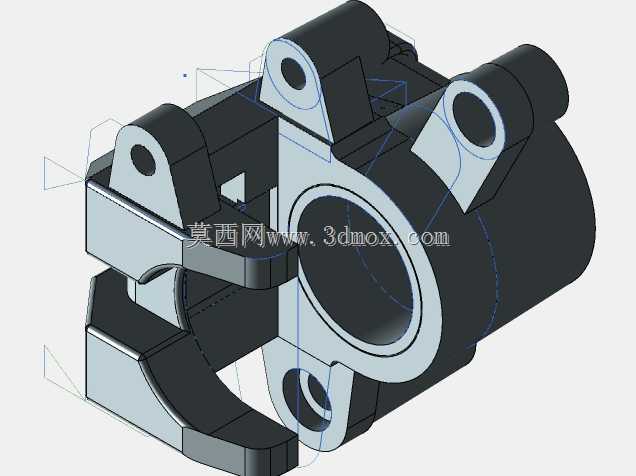

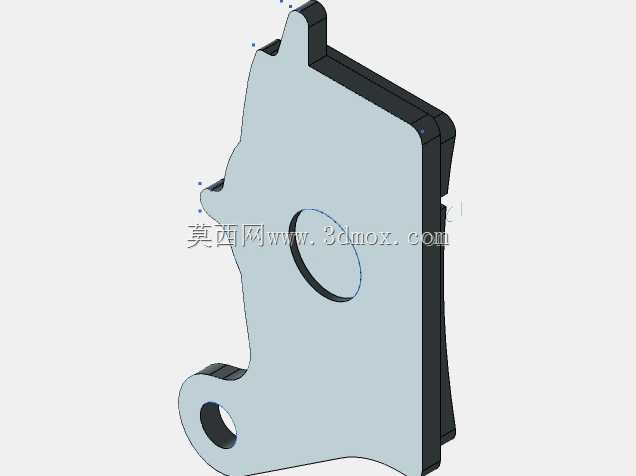

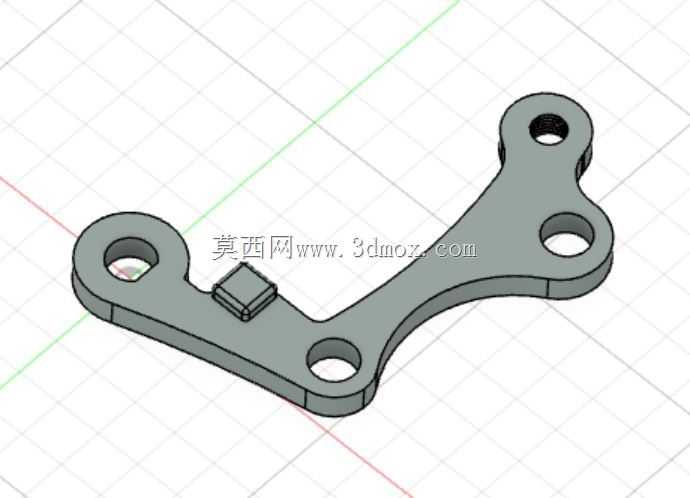

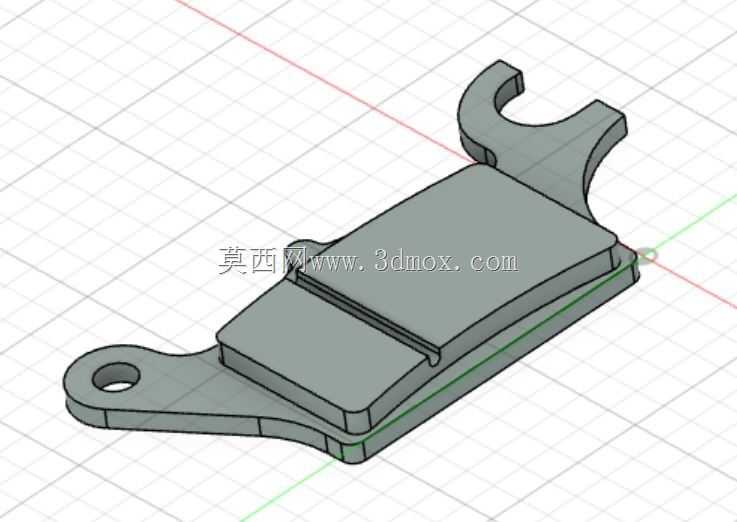

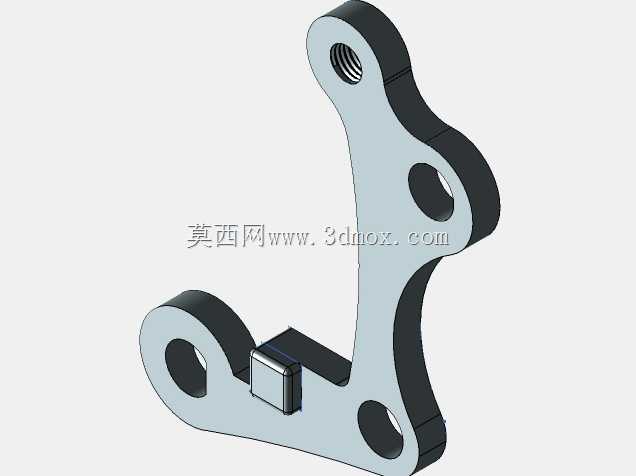

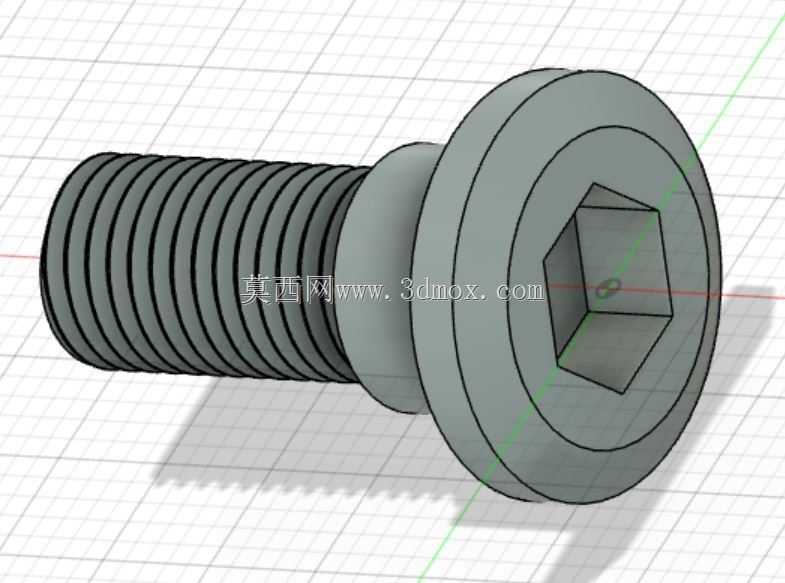

　　这款制动钳总成适配小排量单缸燃油摩托的前轮制动回路，日常通勤场景下频繁点刹、连续制动的工况都能覆盖，对应骑乘时捏下前刹手柄的制动力传递终端，直接作用在前轮碟刹盘上完成减速动作。从结构布局来看，整体采用浮动卡钳的经典构型，主体基座预留三个带衬套的安装耳位，耳位的孔位同轴度公差控制在0.02mm以内，适配前减震下端的安装支架，安装时不需要额外打磨调整，对准孔位穿入固定螺栓即可完成定位，基座的安装面做了0.5mm的凸台设计，避免安装面贴合时出现应力集中，长期颠簸路面行驶也不会出现固定螺栓松动的问题。卡钳上部的两个夹臂是刹车片的安装载体，预留的刹车片卡槽间隙控制在12mm，适配厚度5mm的烧结刹车片，夹臂内侧的导向槽做了圆角过渡，

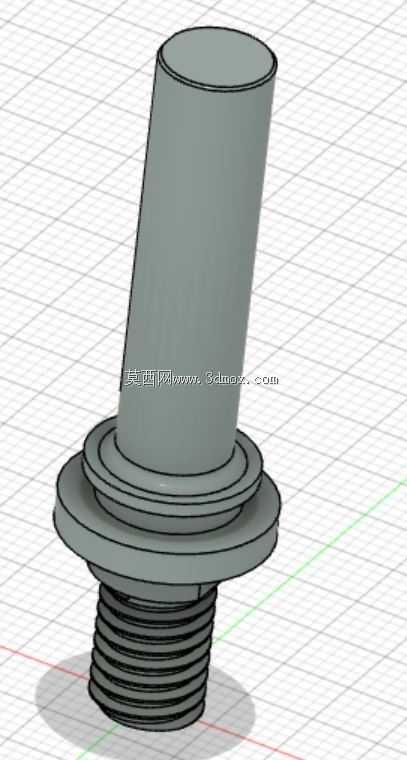

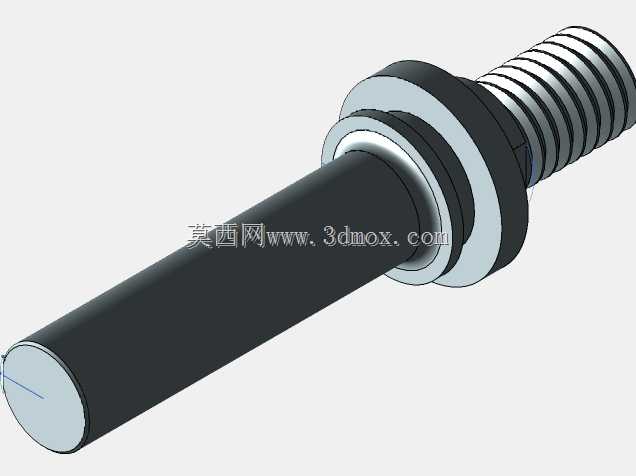

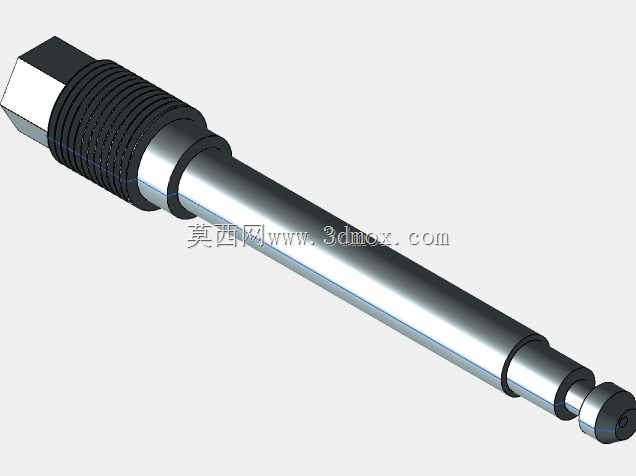

　　刹车片在制动过程中可以沿导向槽小幅滑动，保证刹车片和碟刹盘的完全贴合，不会出现偏磨导致的制动力不足问题。下部的圆柱形腔体是活塞安装位，腔体内部的粗糙度达到Ra0.8，适配直径32mm的制动活塞，液压油进入腔体后推动活塞顶出内侧刹车片，同时卡钳本体沿浮动销反向滑动，带动外侧刹车片夹紧碟刹盘，整个动作的响应延迟控制在0.1s以内，紧急制动时能快速建立制动力。设计阶段特意将整体重量控制在380g左右，比同规格的铸铁卡钳轻20%，降低前轮的簧下质量，提升摩托转向的灵活度，所有边角位置都做了R2以上的圆角处理，既避免加工过程中出现应力裂纹，也能防止安装维护时划伤操作人员。安装边界上，整体包络尺寸控制在110mm×85mm×70mm范围内，

　　不会和前轮的辐条、挡泥板支架产生运动干涉，卡钳和碟刹盘的安装间隙预留2mm，碟刹盘转动时不会出现蹭碟的异响问题，油路接口采用标准的M10×1.25螺纹，适配通用的摩托制动油管，不需要单独定制转接接头，维修替换时配件通用性极强。
