工业设备用带加强筋铰接式夹具支撑底座

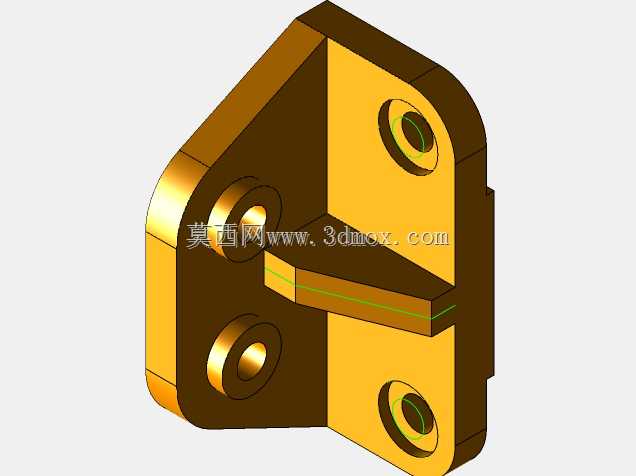

　　这款夹具支撑底座多用于工装夹具系统、小型检测工位以及非标自动化设备的末端执行单元安装环节，作为承载与定位的基础结构件，其核心作用是为上方铰接类执行元件提供稳定的安装基准，同时抵消工件装夹、工位动作过程中产生的侧向弯矩与振动载荷。从结构设计来看，底座采用底板加立板的L型主体构型，底板区域设置三个沉头安装孔，可通过内六角螺栓直接固定在型材台面或设备安装基板上，沉孔结构能够保证螺栓头完全埋入板面，不会对上方工件放置、夹具动作产生干涉，底板边缘做了圆角过渡处理，既避免加工与装配过程中的锐边划伤，也能减少应力集中带来的结构变形风险。立板与底板之间设置了三角形加强筋，筋板从底板中部延伸至立板中下部，刚好覆盖立板上两个同轴铰接孔的载荷传递路径，

　　在不额外增加整体壁厚的前提下，将立板受载时的形变量控制在工装定位允许的公差范围内，兼顾了结构刚性与整体重量控制。立板上部的两个同轴凸台结构是核心的铰接安装位，凸台内孔为光孔设计，可适配销轴、铰接螺栓或者小型转轴的安装，两个凸台的间距经过匹配计算，能够容纳常规尺寸的铰接式压臂、传感器安装支架或者小型气动执行元件的连接端，凸台的外圆与端面均预留了足够的加工余量，实际生产中可根据配套零件的尺寸需求做二次精加工，保证铰接副的转动顺畅度与同轴度要求。从安装边界来看，底板的长宽尺寸适配常规100mm间距的型材安装槽，整体高度控制在小型工装的常用安装高度区间，不会过多占用工位的垂直操作空间，立板的倾斜角度经过受力优化，

　　使得上方铰接件的作用力方向能够尽可能沿筋板的传力路径传递到底板，减少立板与底板连接位置的应力集中。实际应用场景中，这类底座常搭配快速夹钳、转角气缸使用，完成小型零件加工、装配过程中的压紧定位，也可作为光电传感器、位置检测开关的安装支架底座，在检测工位上为检测元件提供稳定的支撑，避免设备运行振动导致检测位置偏移。建模过程中，这类结构需要重点关注铰接孔的同轴度公差、安装沉孔的深度一致性，以及筋板与主体连接位置的圆角处理，避免尖角位置在受载时出现应力开裂，同时底板的平面度需要满足安装基准的要求，保证固定后底座不会出现翘曲，影响上方夹具的定位精度。
