垂直轴连接支撑连杆结构件

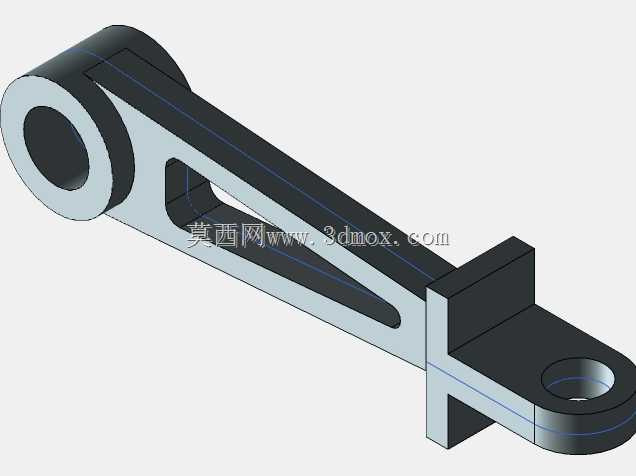

　　在自动化检测设备、工业传感装置的安装布局中，这类支撑连接结构件承担着垂直轴与主体安装面之间的载荷传递与位置固定作用，常见于需要将检测传感元件、导向轴类部件悬空架设的工位，比如流水线视觉检测支架、位移传感器安装悬臂、小型执行器的支撑臂等场景，能够在有限的安装空间内实现跨距连接，同时保证连接部位的刚性与位置精度。从结构设计来看，该零件两端采用带同轴通孔的圆柱铰接端，一端用于与垂直布置的固定轴形成铰接配合，可绕轴实现小范围角度调整，另一端用于对接被支撑的功能部件，中间臂身采用镂空减重设计，在不降低整体抗弯强度的前提下减少零件自重，降低对安装基础的载荷要求。臂身截面采用变厚度设计，靠近铰接端的位置厚度更大，用于承受铰接部位的交变弯矩，

　　向另一端延伸时逐步过渡到等厚结构，兼顾受力分布与材料利用率。安装边界方面，两端铰接孔的孔径需与配套销轴的公差带匹配，通常采用H7间隙配合，保证铰接转动灵活无卡滞，同时控制径向窜动量在0.02mm以内，避免支撑端出现过大的位置偏移。臂身的总长度决定了被支撑部件与垂直轴之间的水平跨距，设计时需根据实际安装空间的干涉校验结果确定跨距尺寸，同时核算臂身在额定载荷下的挠度，确保端部安装位置的偏移量在功能部件的允许误差范围内，比如搭载位移传感器时，端部挠度需控制在0.05mm以内，避免影响检测精度。零件的两个铰接端轴线保持平行，垂直于臂身的长度方向，安装时可通过销轴端面的锁紧螺钉固定轴向位置，防止工作过程中出现轴向窜动。

　　中间的镂空槽采用圆弧过渡，避免应力集中，在承受冲击载荷时能够分散应力，减少断裂风险。这类零件通常采用铝合金或45号钢加工，铝合金材质多用于载荷较小、对重量敏感的便携检测设备，钢制零件则用于载荷较大、存在振动冲击的工业生产线工位，表面根据使用环境做阳极氧化或发黑处理，提升防锈耐磨性能。在实际装配中，该支撑件可配合调整垫片使用，通过增减垫片厚度微调被支撑部件的高度位置，适配不同的安装高度需求，铰接部位可添加润滑脂减少转动磨损，延长零件使用寿命。
